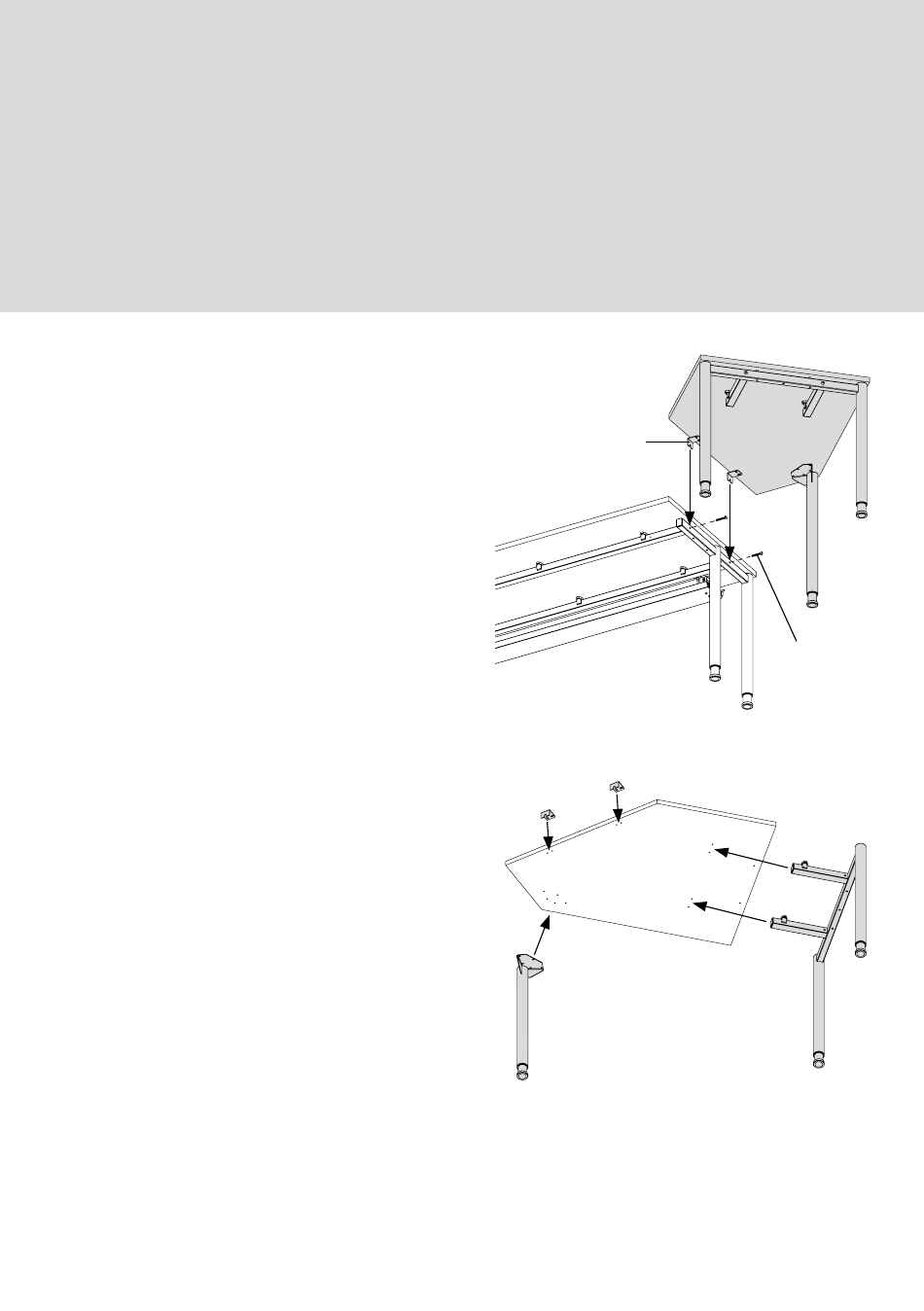

6 Montage Anbau – und Verkettungsplatten
Die verschiedenen Anbau – und Verkettungs-
platten werden mit universalen Montagewinkeln
befestigt. Zur Montage gehen Sie wie folgt vor:
1. Schritt:
Befestigen Sie die Montagewinkel an der Platte
mit Euroschrauben.
2. Schritt: (optional, je nach Anbauelement)
Schrauben Sie den Stützfuß an die Platte.
3. Schritt:
Verschrauben Sie das Seitenteil mit der Tisch-
platte.
4. Schritt: (optional, je nach Anbauelement)
Lösen Sie die Torx - Schrauben am Seitenteil
des Schreibtisches. Benutzen Sie dazu eine
Ratsche mit einem Torx- Ansatz TX30.
Ziehen Sie die Schrauben etwas heraus und
setzen Sie das Anbauelement mit den Mon-
tagewinkeln in den Spalt zwischen Seitenteil
und Schraubenkopf.
Ziehen Sie die Schrauben mit einem Anzugs-
moment von 25-30 Nm wieder an.
Montagewinkel
Montagewinkel
Stützfuß
19
Torx-
Schrauben
Seitenteil mit
Stummeltraversen
und Plattenclipsen
