- Seite 1 Aufbau- und Bedienungsanleitung OrgTower/ MultiTower Hochcontainer...
-
Seite 2: Inhaltsverzeichnis
Org- und MultiTower sind mit bodentiefen Seitenwänden mit Höhenverstellschrauben zum Ausgleich von Bodenunebenheiten (verstellbar mit Inbusschlüssel 4 mm) ausgestattet. Der Auszug wird durch eine (OrgTower) bzw. zwei Stützrollen (MultiTower) stabilisiert. Die Frontblenden sind immer mit einem Lang- griff versehen. Der MultiTower kann optional mit Schloss bestellt werden;... - Seite 3 19 mm. Die Prozesse zur Herstellung der Produkte sind im Managementsystem nach DIN EN ISO 9001, DIN EN ISO 14001, und DIN EN ISO 50001 zertifiziert. Korpusmaße OrgTower MultiTower Breite 431 mm Breite 440 mm Tiefe 800/900/1000 mm Tiefe 800/900/1000 mm Höhe 1195 mm...
-
Seite 4: Zertifikat
2 GS-Zertifikat... -
Seite 5: Einbauten

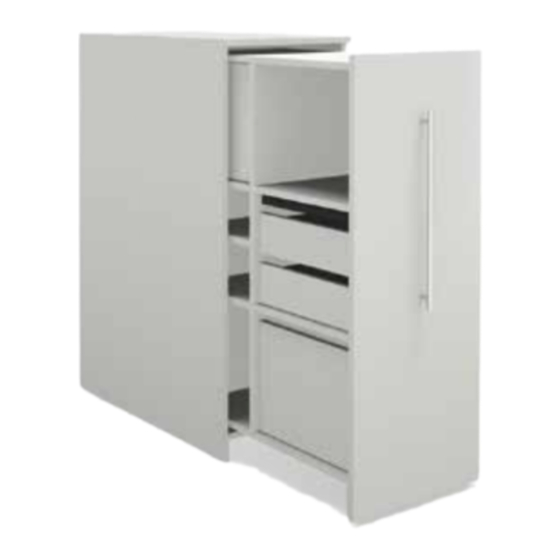

• Achten Sie darauf, dass beim Trans- port die Auszüge verschlossen sind. 3.1. Ausstattung OrgTower Der OrgTower ist mit Stahlschubladen auf Te- leskop-Quadroführung mit Überauszug ausge- stattet. Auf dem oberen Schub ist eine Mate- rialschale aufgelegt. Die Schubladen sind mit Ordnerstützen oder Trennstegen organisierbar. -
Seite 6: Multitower
3.2 Ausstattung MultiTower Die Standardausstattung des Innenkorpus ein abschließbares Wertfach und/oder eine besteht aus Mittelwand, 4 Einlegeböden und Schublade mit Hängeregistratureinsatz sowie Materialauszug. Optional können zusätzlich zwei Schubladen gewählt werden. Wertfachtür Schloss mit Zahlenschloss (optional) (optional) Höhenverstell- schrauben Materialschale Langgriff Schublade mit Hängeregistratur- 2 Schubladen... -
Seite 7: Ausbau Innenkorpus
3.3 Ausbau Innenkorpus Schritt 1: Zum Ausbau des Innenkorpus muss zunächst der Bolzen der oberen Auszugssperre herunter- gedreht werden (mit Inbus SW6). Dafür ziehen Sie den Innenkorpus heraus. Die Schraube befindet sich an der Innenseite des Innenkor- pusses. Schritt 2: Den Innenkorpus komplett ausziehen und die Zum Einbau des Innenkorpus die Führungs- Schnäpper unter dem Unterboden rechts und... -
Seite 8: Schubkästen
3.4 Schubkästen Befestigung der Führungs- schienen beidseitig in gleicher Höhe mit 6 Euro- schrauben in den Lochrei- henbohrungen. Aufsetzen der Schublade auf die Füh- rungsschienen und bis zum Einrasten klick! einschieben. klick! klick! klick! klick! (Die Zeichnung ist hier ohne Schubla- klick! klick! denblende dargestellt.) -
Seite 9: Zusatzinformationen
4 Zusatzinformationen 4.1 Austausch Wechselzylinder Der Austausch des Wechselzylinders erfolgt mit einem Demontageschlüssel (Artikel 923014). Demontage (nur in geöffneter Position) Montage... -
Seite 10: Funktionsweise Zahlenschloss
4.2 Funktionsweise Zahlenschloss Codieren Tür verriegeln (Zahlenkombination steht auf „0000“ Schieber nach oben drücken (bei links ange- schlagener Tür nach unten) individuellen Zahlencode einstellen (Zahlen- code ggf. notieren) Schieber zum Fixieren nach unten drücken (bei links angeschlagener Tür nach oben) Tür verschließen (Zahlencode stellt sich auf ... -
Seite 11: Belastbarkeit Einbauten
4.3 Belastbarkeit Einbauten Einlegeböden Beanspruchungsgruppe L 75 nach DIN 68874-1 Schieber Nutzlast von max. 75 kg/m bei gleichmäßiger Lastverteilung Hängerahmen Nutzlast max. 45 kg 5 Reinigung/Pflege Entfernen Sie Staub und Schmutz auf der Außenseite der Flächen in angemessenen Abständen und vergewissern Sie sich, dass keine Schäden und Risse vorhanden sind. - Seite 12 CEKA GmbH & Co. KG Erich-Krause-Straße 1 · D-36304 Alsfeld T (+49) 6631 186-0 · F (+49) 6631 186-150 info@ceka.de · www.ceka.de...
