Inhaltszusammenfassung für CEKA CrossWorxs
- Seite 1 Montageanleitung CrossWorxs...

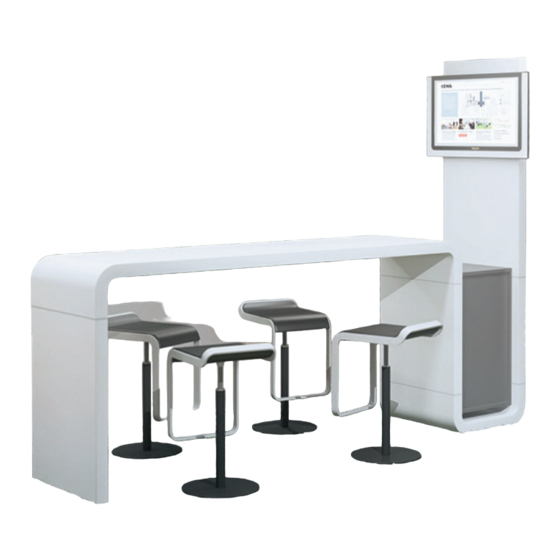

- Seite 2 CrossWorxs steht als eigenständiges Möbelmodul für Kommunikation und Begegnung und erfüllt ebenso raumbildende Funktionen. Es bietet eine Vielfalt intelligenter Möglichkeiten, die Arbeitsroutine aufzulösen und individuell nutzbare Zonen zu schaffen. Mit Basiselementen in verschiedenen Abmessungen erlaubt die modulare Bauweise unterschiedlichste Konfigurationen, die jederzeit geändert oder erweitert werden können – vom Einzelelement bis zur endlosen „Welle“.
-
Seite 3: Montage
Montage Die Anlieferung der Konfigurationen erfolgt zerlegt in Einzelteilen. Legen Sie sich die zusammengehörenden Bauteile in der entsprechenden Reihenfolge der Auf- stellung bereit. Die Montage mehrteiliger Aufstellungen muss an dem vorgesehenen Stellplatz der Konfiguration erfolgen, da ein Umstellen im zusammengebauten Zustand nicht mehr möglich ist. ƒ... - Seite 4 Beginnen Sie mit der Montage der Fugenbleche an den Bügeln. Legen Sie dazu den Bügel mit der Fläche nach unten auf den Boden und stecken Sie die passen- den Fugenbleche mit den kurzen Rohrstutzen in die Aussparungen im Bügel. Die Fugenbleche werden mit je 4 Schrauben an beiden Seiten angeschraubt.
- Seite 5 Die weitere Vorgehensweise unterscheidet sich je nach Konfiguration. Bei einem oberen Bügel, der mit einer Abschlusswange endet (z.B. Thekenelement), wird die entsprechende Wange auf die langen Stutzen gesetzt und zusätzlich von unten verspannt. ƒ Sechskantschraube M8x50 ƒ U-Scheibe D30/10x2 ƒ U-Scheibe D43/15x3 ƒ...
- Seite 6 Bei einem unteren Bügel werden die Zwischenwangen nur auf die Stutzen aufgeschoben. Sind alle Bügel mit den Fugenblechen verschraubt, werden die Teile in der gewünschten Reihenfolge zusam- mengesetzt. Weiteres Verschrauben der Bügel und Wangen ist auf Grund der massiven Bauweise nicht erforderlich.
- Seite 7 Distanzplatten zwischen Schrank und Bügel werden mit doppelseitigem Klebeband fixiert. Hat der obere Bügel eine eingebaute Coni-Steckdose, so erfolgt die Kabelführung verdeckt in dem Hohlraum der Abschlusswange. Die Montage von Rückwänden an Thekenelementen erfolgt mit Befestigungswinkeln an den Seitenwangen bzw. der Unterseite des Bügels.
- Seite 8 CEKA GmbH & Co. KG Erich-Krause-Straße 1 · D-36304 Alsfeld T (+49) 6631 186-0 · F (+49) 6631 186-150 info@ceka.de · www.ceka.de...
