CEKA CenFormX Aufbau- Und Bedienungsanleitung Seite 11

b) Lochblech
1. Schritt:
Zur einfacheren Handhabung drehen sie den
Tisch möglichst um 180° auf die Platte.
2. Schritt:

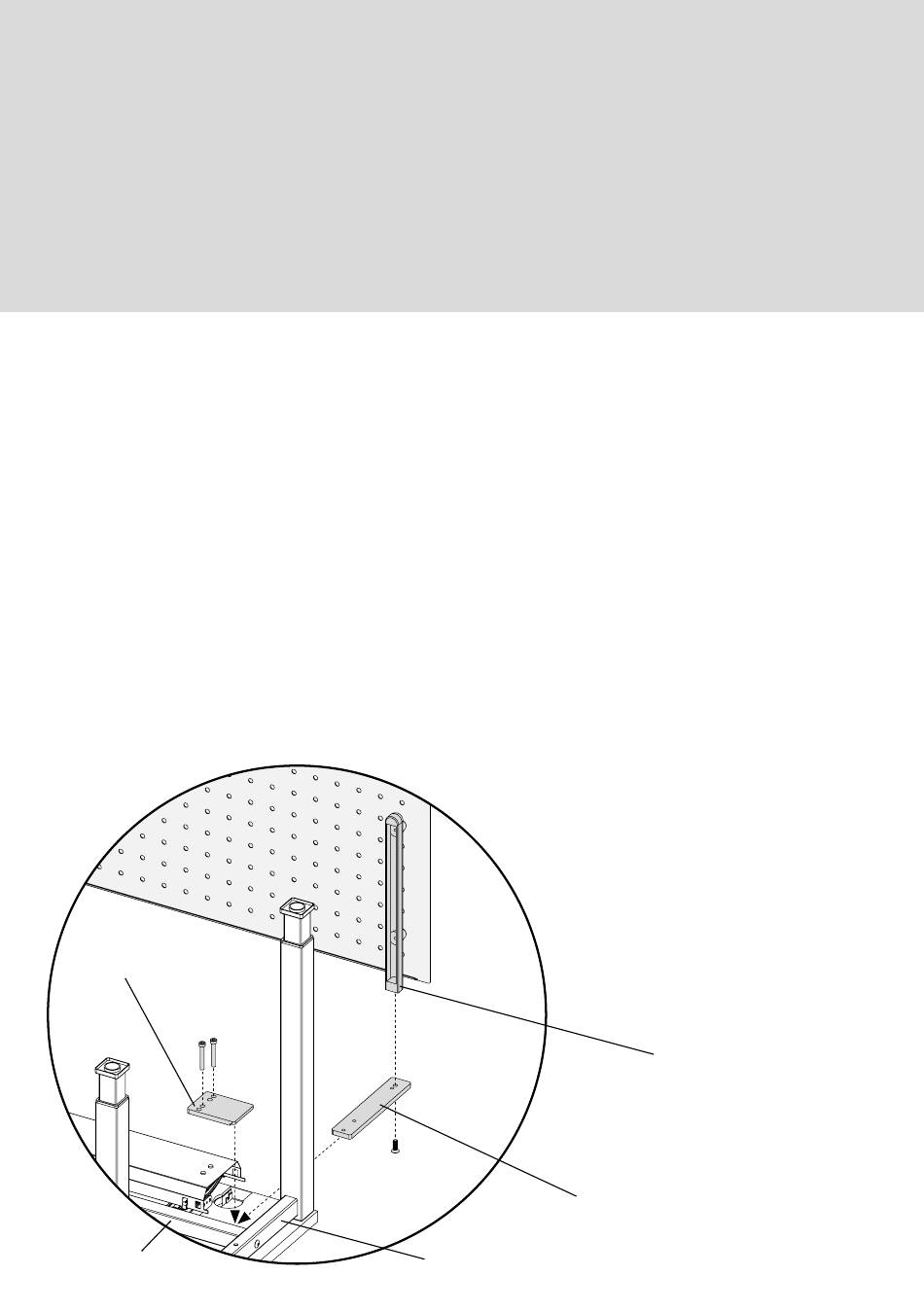

Die Rückwandhalter sind an der Rückblende
vormontiert. Schrauben Sie die Rückwandhalter
mit den Senkkopfschrauben M8 auf die Adapter-
konsolen.
Spannplatte
Traverse
3. Schritt:
Schieben Sie die Rückwand mit den Konsolen
so zwischen Traverse und Tischplatte, dass
die Bohrungen der Konsole vor und hinter der
Traverse sichtbar sind.
Vermitteln Sie die Beinraumblende in der
Tischbreite und richten Sie sie parallel zur
Tischplatte aus.
Legen Sie die Spannplatte auf die Traverse
und verschrauben Sie diese mit der Konsole.
Achten Sie darauf, dass die Spannplatte mit der
Falz auf der Zarge des Seitenteils aufliegt.
Die vertikale Ausrichtung der Rückwand kann
über diese Schrauben justiert werden.
Adapterkonsole
Zarge
11
Rückwandhalter
(vormontiert auf Blech)
