- Seite 1 Technische Informationen/ Bedienungsanleitung AdWorxs...
-
Seite 2: Inhaltsverzeichnis

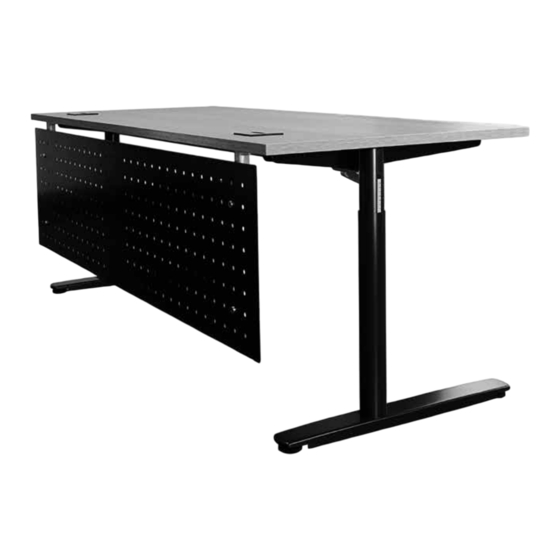

Inhaltsverzeichnis 1 Produktbeschreibung 1 Produktbeschreibung ......... 2 AdWorxs ist ein Schreibtischprogramm mit 1.1 Technische Daten ........3 Einsäulen C-Fuß-Gestell. Die Grundkonstruk- tion besteht aus einer oberen Gestellbrücke 2 GS-Zertifikat ..........4 (Stahltraverse mit Konsolen, verschweißt mit den Innenrohren der Teleskopsäulen) und den 3 Bedienung ............ -
Seite 3: Technische Daten
Alle Tische sind mit Bodenausgleichsschrauben 1.1 Technische Daten versehen, die eine Bodenunebenheit von bis zu Abmessungen 10 mm ausgleichen. Tischbreiten: 800, 1000, 1200, 1400, 1600, Zubehörteile wie PC- Halter und Beinraumblen- 1800, 2000mm den sind leicht montierbar. Diverse Anbau– und Verkettungselemente vervollständigen das Tischtiefen: 600, 800, 900 und 1000mm Programm. -
Seite 4: Gs-Zertifikat
2 GS-Zertifikat... -
Seite 5: Bedienung
3 Bedienung 3.1 Höhenverstellung Die Säulen der Fußelemente haben eine Rohr- 3. Schritt: Fixieren in-Rohr Führung. Durch Lösen einer Klemm- Ist die Tischseite in der gewünschten Höhe, die schraube wird eine stufenlose Höhenverstel- Sie an der Skala ablesen können, ziehen Sie lung von 650 –... -
Seite 6: Schiebeplatte
3.2 Schiebeplatte Sicherheitshinweise Bei der Ausführung mit Schiebeplatte wird • Aufgeschoben hat die Tischplatte nur der Zugriff auf den horizontalen Kabelkanal eingeschränkte Belastbarkeit. Schwere von oben ermöglicht. Die Platte kann um oder empfindliche Gegenstände vor dem ca. 200mm zur Nutzerseite hin verschoben Aufschieben von der Platte nehmen! werden. -
Seite 7: Kabelmanagement
3.3 Kabelmanagement Kabelkanal Die vertikale Kabelführung erfolgt über einen aufsteckbaren Kabelkanal, der auf das untere Der horizontale Kabelkanal aus Stahlblech Rohr des Gestelles angeklemmt wird. wird beidseitig in Aufnahmenbügel mit Rast- haken eingehängt. Die Montage der Bügel erfolgt an den Plattenträgern. Der Kabelkanal ist beidseitig abklappbar. -
Seite 8: Montage Anbauteile
4 Montage Anbauteile 1. Schritt: 4.1 Beinraumblende Schrauben Sie die Rückwandhalter gemäß Maß- skizzen (s. Darstellung S. 10) auf die Dekorplatte. Da der Tisch mit fester oder verschiebbarer 2. Schritt: Tischplatte geliefert werden kann, werden je nach Variante passende Halter eingesetzt. Schiebeplatte aufziehen. - Seite 9 4.1.1 Beinraumblende für Tische mit 1. Schritt: Schiebeplatte Verschrauben Sie den Rückwandhalter mit der Adapterplatte. b) Lochblech 2. Schritt: Schiebeplatte aufziehen. 3. Schritt: Beinraumblende mit Adaptern in die Platten- träger einschieben und mit den Schrauben M6 x 12 von oben anschrauben. 4.
-
Seite 10: Beinraumblende Für Tische Mit Fester Platte
4.1.2 Beinraumblende für Tische mit 1. Schritt: fester Platte Zur einfacheren Handhabung drehen sie den Tisch möglichst um 180° auf die Platte. a) Dekorplatte 2. Schritt: Schrauben Sie die Rückwandhalter gemäß Maßskizze auf die Dekorplatte. 3. Schritt: Montieren Sie die Adapterplatte mit 4 Span- plattenschrauben gemäß... - Seite 11 4.1.2 Beinraumblende für Tische mit 1. Schritt: fester Platte Zur einfacheren Handhabung drehen sie den Tisch möglichst um 180° auf die Platte. b) Lochblech 2. Schritt: Schrauben Sie den Rückwandhalter mit der Adapterplatte gemäß Maßskizze mit 4 Span- plattenschrauben auf die Tischplatte. Rückwandhalter mit Adapterplatte...
-
Seite 12: Montage Anbau- Und Verkettungsplatten
4.2 Montage Anbau- und Verkettungsplatten Um eine Anbau- oder Verkettungsplatte am Tisch anzubringen, muss eine Konsole befestigt wer- den. Hierzu gehen Sie wie folgt vor: 1. Schritt: Abdeckkappe am Seitenteil entfernen. 2. Schritt: Gewindebolzen ausgerichtet (Schlitz quer stehend) in die Bohrung am Ende des Traversrohr stecken. -
Seite 13: Montage Pc-Halter
4.3 Montage PC-Halter 4.3.1 PC-Halter an der Tisch-Außenseite 1. Schritt: Adapter Abdeckkappe am Seitenteil entfernen. Halterohr 2. Schritt: Gewinde- Gewindebolzen ausgerichtet (Schlitz quer stehend) bolzen in die Bohrung am Ende des Traversrohr stecken. 3. Schritt: Adapter mit Schraube M8 x 90 in den Gewindebolzen fest verschrauben. -
Seite 14: Zubehör Pc-Halter
Stopper die Resonanz zwischen PC und Halter verringert und die Luftzirkulation verbessert. 5 Transport/Aufbau Die CEKA-Tische werden komplett montiert ausgeliefert. Zum Transport den Tisch am Gestell und nicht an der Tischplatte anheben! Die Verpackung des Tisches vorsichtig entfer- nen! Als Hilfsmittel hierzu keine scharfen oder spitzen Gegenstände verwenden! -
Seite 15: Ergonomiehinweise
6 Ergonomiehinweise (Auszüge aus BGI 650, DIN ISO 9241) Eine ergonomisch günstige Arbeitshaltung setzt voraus, dass bei Anordnung und Einstellung der Arbeitsmittel die Körpermaße des Benut- zers berücksichtigt werden. Von wesentlicher Bedeutung für ergonomische Sitz- und Stehhal- tung sind Körpermaße, Greifräume, Blickfelder, Sehabstände und Bewegungsabläufe. - Seite 16 CEKA GmbH & Co. KG Erich-Krause-Straße 1 · D-36304 Alsfeld T (+49) 6631 186-0 · F (+49) 6631 186-150 info@ceka.de · www.ceka.de...
