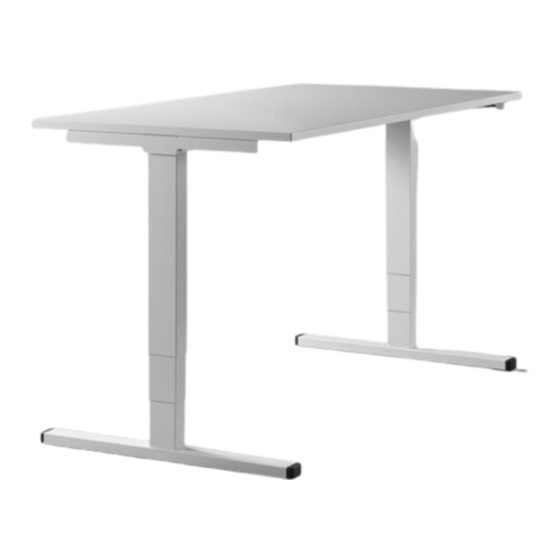

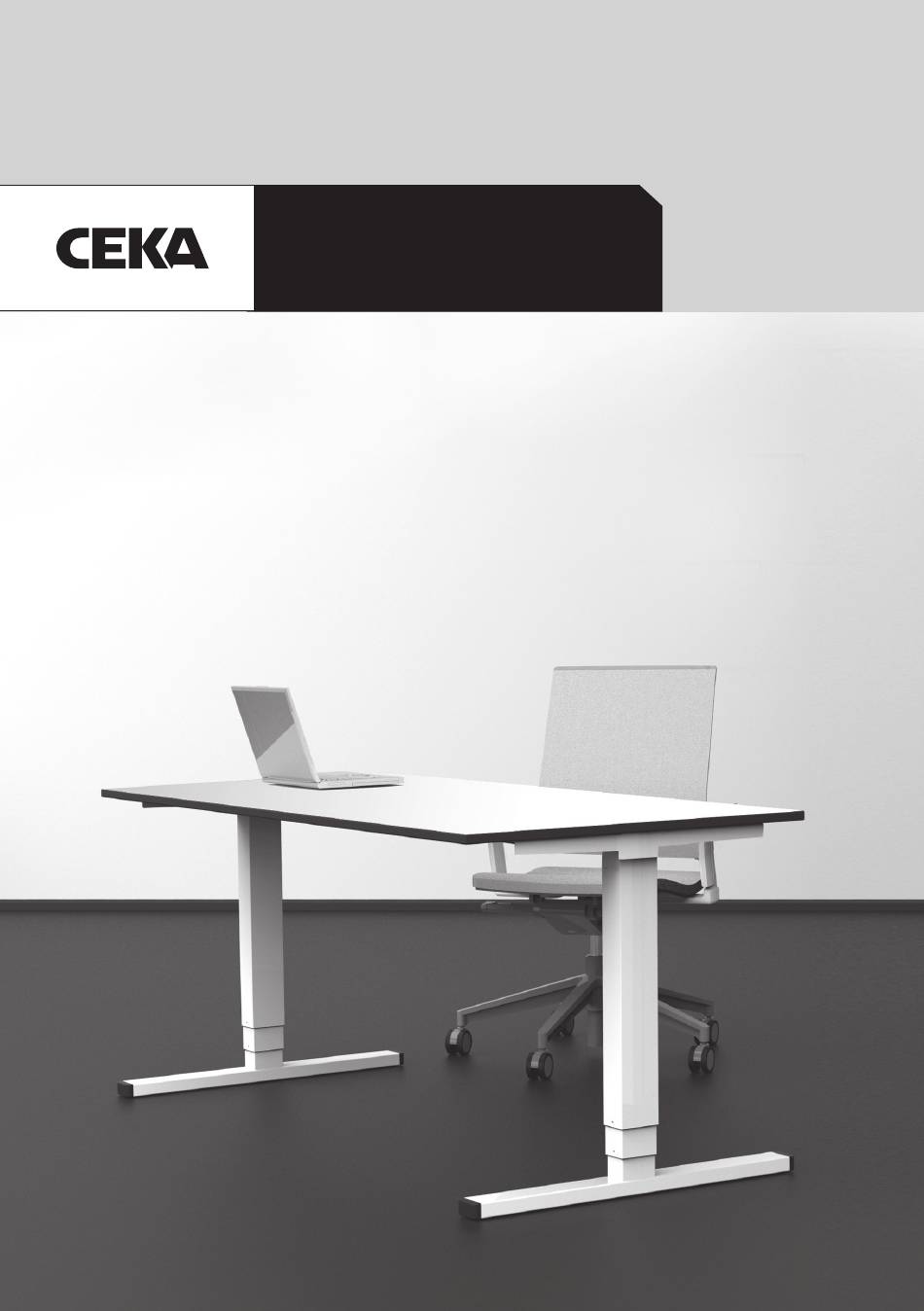

- Seite 1 Bedienungsanleitung Soluxs Motorisch höhenverstellbarer Sitz-Steh-Arbeitsplatz...
-
Seite 2: Inhaltsverzeichnis
4 Transport/Aufbau ........5 ben Sie diese ggf. an den Nachbesitzer weiter. 5 Zertifikate ............2 Produktbeschreibung 5.1 EG-Konformitätserklärung ......6 Soluxs ist ein elektromotorisch höhenverstell- 5.2 GS-Zertifikat ..........7 barer Arbeitstisch mit T-Fuß-Gestell. 6 Bedienung ............ 8 6.1 Inbetriebnahme ......... 8 Die Gestellkonstruktion besteht aus den bei- 6.2 Höhenverstellung ........ - Seite 3 Die Soft-Start-Stop-Funktion verhindert ein Reihe gewährleisten Abstandshalter den not- ruckartiges Anfahren des Tisches. wendigen Sicherheitsabstand zur Vermeidung von Quetsch- oder Scherstellen. Der Steuerung des Tisches ist standardmäßig mit einer ISP Kollisionserkennungs-Software Die Elektrifizierung erfolgt über horizontale und ausgestattet, die dem Systemschutz dient. Die- vertikale Kabelführung.
-
Seite 4: Technische Daten
Elektromotorisch höhenverstellbarer Arbeitstisch Sicherheitshinweis: Sicherheitsabschaltung zur Vermeidung von Systemüberlastung: Soluxs Nach 2-minütigem Dauerbetrieb schaltet die Steuerung für ca. 18 Minuten CEKA GmbH & Co. KG auf Pause. Danach ist der Tisch wieder betriebsbereit. Netzspannung 100-240 V / 50-60 Hz Erich-Krause-Straße 1 Bei Stromausfall oder Trennung vom Stromnetz Reset ausführen:... -
Seite 5: Transport/Aufbau
4 Transport/Aufbau Zum Tragen darf der Tisch nur am Untergestell und nicht an der Tischplatte angehoben wer- den. Ziehen bzw. schieben Sie den Tisch nicht über den Fußboden; es besteht Gefahr von Beschädigungen. Der Tisch ist waagerecht zu transportieren. Muss wegen enger Durchgänge der Tisch gekippt werden, so ist dies nur über die Längs- richtung zulässig. -
Seite 6: Zertifikate
5 Zertifikate 5.1 EG-Konformitätserklärung... -
Seite 7: Gs-Zertifikat
5.2 GS-Zertifikat... -
Seite 8: Bedienung
6 Bedienung 6.2 Höhenverstellung Die Verstellung des Tisches läuft nur, während 6.1 Inbetriebnahme Zur Inbetriebnahme schließen Sie den Tisch an Sie die Auf- oder Ab-Taste am Bedienelement gedrückt halten. Drücken Sie die jeweilige Taste das Stromnetz an. Das Anschlusskabel befindet solange, bis die Tischplatte die gewünschte sich bei Auslieferung im Kabelkanal. -
Seite 9: Bedienelemente
6.3 Bedienelemente Speichern einer Tischplattenposition Diese Funktion speichert eine definierte 6.3.1 Standard-Handschalter Tischplattenhöhe. Pro Positionstaste kann eine Die Tischplatte kann mittels der Pfeiltasten Tischplattenhöhe gespeichert werden. in die richtige Position gebracht werden. Fahren Sie die Tischplatte mit den Pfeiltasten in die gewünschte Höhe Am Display wird diese Tischplattenposition angezeigt (z. -
Seite 10: Kollisionserkennung
7 Zubehör 6.4 Kollisionsschutz Ergänzend zum ISP Systemschutz (siehe S. 3) kann der Tisch mit einem externen Sensor 7.1 Abstandshalter ausgestattet werden, der noch sensibler auf für Blockstellung und lineare Aufstellung Kollisionen der Tischplatte reagiert. Erkennt der Kollisionsschutz ein Hindernis, stoppt die Steuerung die Fahrt und fährt ca. -
Seite 11: Pc-Halter
7.2 PC-Halter Schritt 2: Optional kann ein PC-Halter sowohl an der Positionieren Sie den PC-Halter innen oder Außen- als auch an der Innenseite des Tischge- außen mittig an der Säule (wie auf S. 12/13 stells montiert werden. Der mitgelieferte Spann- gezeigt) und schieben Sie die Befestigungsla- gurt fixiert nach der Bestückung den PC. -
Seite 12: Pc-Halter Innenmontage
7.2.1 PC-Halter Innenmontage PC-Halter Plattenträger Befestigungslasche... -
Seite 13: Pc-Halter Außenmontage
7.2.2 PC-Halter Außenmontage PC-Halter Befestigungs- lasche Platten- träger... -
Seite 14: Kabelmanagement
7.3 Kabelmanagement Die vertikale Kabelführung erfolgt über eine Der horizontale Kabelkanal wird in den vorge- magnetisch am Säulenfuß angebrachte Kabel- sehenen Ausstanzungen vorn und hinten in kette; die horizontale Kabelführung unter dem Kunststoffbügel mit Rasthaken geklemmt. Tisch über einen Kabelkanal aus Stahlblech. Den Kabelkanal zum Öffnen erst nach innen Um die Kabel vor Quetschungen zu schützen, drücken, über den Rasthaken heben und dann... -
Seite 15: Beinraumblende
7.4 Beinraumblende Eine Beinraumblende kann an die Platte 3. Schritt: montiert werden. Die Halterohre der Blende Verschrauben Sie die Rückwandhalter mit den werden an der Unterseite der Tischplatte Adapterplatten. verschraubt. 4. Schritt: 1. Schritt: Vermitteln Sie die Beinraumblende in der Zur einfacheren Handhabung drehen Sie den Tischbreite und richten Sie sie parallel zur Tisch möglichst um 180°... -
Seite 16: Störungsbehebung/Selbsthilfe
8 Störungsbehebung – Selbsthilfe - akustische Codes Sobald die Steuerung mit Strom versorgt wird, nutzt die Steuerung die eingebauten Relais, um den Nutzer akustisch über den System-Status zu informieren. Die nachfolgende Tabelle zeigt, wie die Anzahl der Klick-Klacks mit den Informationen zusammenhängt. Anzahl Wann Status-Information... - Seite 17 Lässt sich ein Fehler nicht wie nachstehend beschrieben beheben, ziehen Sie den Netz- stecker, warten einige Minuten und versuchen Sie den Tisch neu zu initialisieren! Tritt ein Fehler auch danach noch wiederholt auf, trennen Sie den Tisch vom Netz und wenden Sie sich an den Kundendienst.
- Seite 18 Visuelle Codes (bei Verwendung von Handschalter mit Display) - Fehlermeldungen Code Beschreibung Behebung Netzstecker ziehen! Den externen Kurzschluss beheben, die Kabel zu den Motoren auf evtl. Kurzschluss Motor 1 Beschädigungen kontrollieren oder an der be- troffenen Buchse den korrekten Motor einste- cken.
- Seite 19 Code Beschreibung Behebung Bedienwiderspruch an zwei Bedienung an allen verfügbaren Steuerungsge- untersch. Steuerungsgeräten. räten (z. B. Handschaltern) stoppen. Taste klemmt am Handschalter Handschalter austauschen. Taste klemmt am Handschalter Spannung zu klein. Netzstecker ziehen! An den Kundendienst wenden. Spannung zu hoch. Die Parameter in den kaskadierten Steuerungen Nichtübereinstimmung der passen nicht zueinander oder es ist die falsche...
-
Seite 20: Sicherheits- Und Gefahrenhinweise
9 Sicherheits- und Gefahrenhinweise ob alle Komponenten an den richtigen Buchsen Allgemein: angesteckt sind! Soluxs entspricht den anerkannten Regeln der Achten Sie darauf, dass das Stromversorgungs- Technik und den einschlägigen Sicherheitsbe- kabel nicht beschädigt ist! Das Betreiben der Motorsteuerung mit einem beschädigten Strom- stimmungen für Elektrogeräte. - Seite 21 Bei Resetvorgängen (Kapitel 6.1) ist der Auf- Der Tisch kann von Kindern ab 8 Jahren fahrschutz nicht aktiv. Beachten Sie dabei eine benutzt werden, wenn sie beaufsichtigt und mögliche Quetschgefahr! bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultieren- den Gefahren verstehen.
-
Seite 22: Ergonomie
10 Ergonomiehinweise (Auszüge aus BGI 650, DIN ISO 9241) Eine ergonomisch günstige Arbeitshaltung setzt voraus, dass bei Anordnung und Einstellung der Arbeitsmittel die Körpermaße des Benut- zers berücksichtigt werden. Von wesentlicher Bedeutung für ergonomische Sitz- und Stehhal- tung sind Körpermaße, Greifräume, Blickfelder, Sehabstände und Bewegungsabläufe. -
Seite 23: Reinigung/Pflege
11 Reinigung/Pflege 12 Entsorgung Entfernen Sie Staub und Schmutz auf der Mit Umsetzung der WEEE-Richtlinie 2012/19/EU Außenseite des Tisches in angemessenen in deutsches Recht werden lt. ElektroG seit Au- Zeitabständen und vergewissern Sie sich, dass gust 2018 elektromotiorisch höhenverstellbare keine Schäden und Risse vorhanden sind. Sitz-Steh-Tische als Elektrogroßgeräte eingestuft und registriert. - Seite 24 CEKA GmbH & Co. KG Erich-Krause-Straße 1 · D-36304 Alsfeld T (+49) 6631 186-0 · F (+49) 6631 186-150 info@ceka.de · www.ceka.de...
