5 Montage Zubehör
5.1 Montage Beinraumblende
Da der Tisch mit fester oder verschiebbarer
Platte geliefert werden kann, werden je nach
Variante passende Halter eingesetzt.
5.1.1 Beinraumblende bei Schiebeplatte
a) Dekorplatte
1. Schritt:
Zur einfacheren Handhabung drehen sie den
Tisch möglichst um 180° auf die Platte.
Spannplatte
Traverse
2. Schritt:

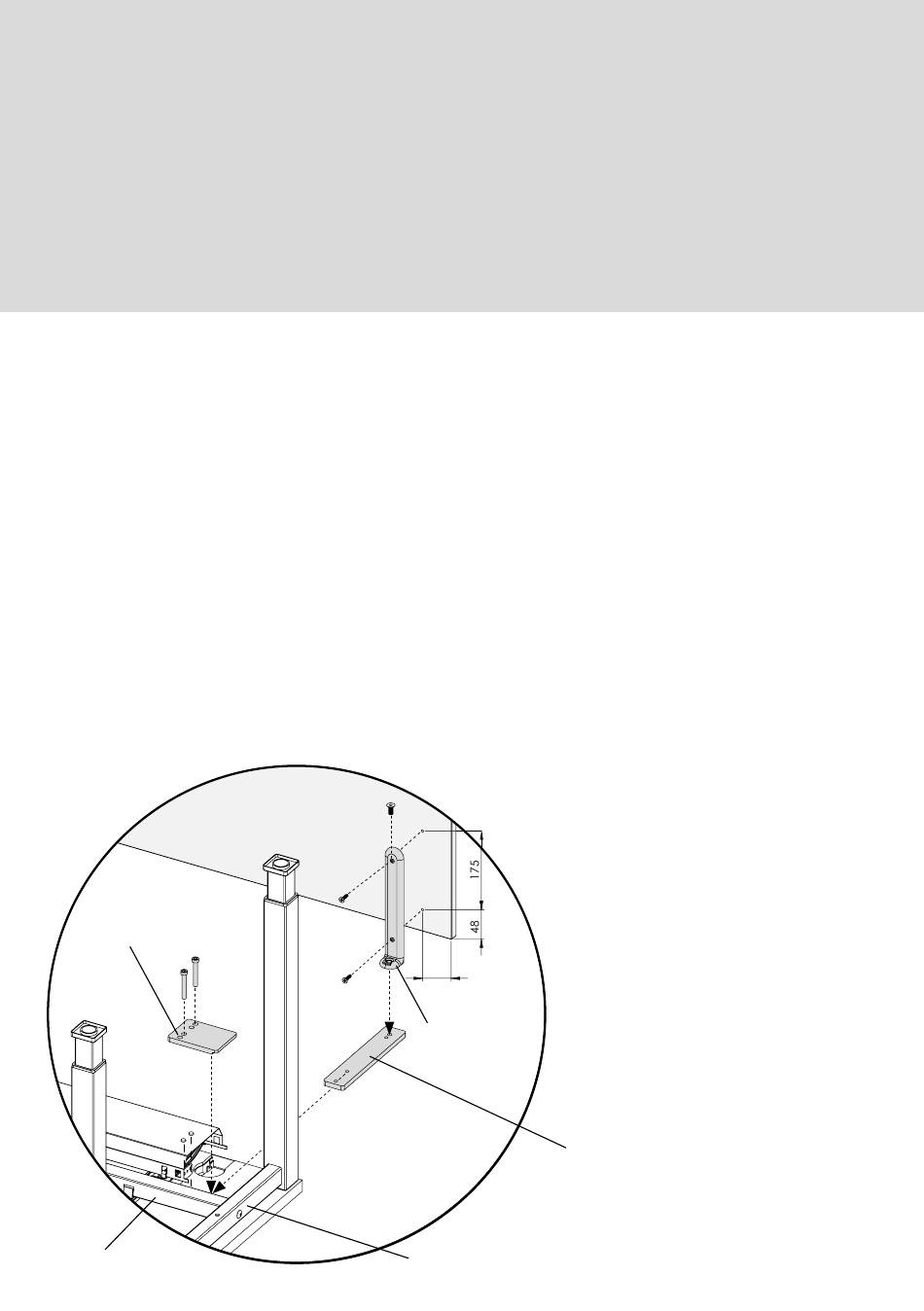

Schrauben Sie die Rückwandhalter gemäß
Maßskizze auf die Dekorplatte.
3. Schritt:
Schrauben Sie die Rückwandhalter mit den Senk-
kopfschrauben M8 auf die Adapterkonsolen.
4. Schritt:
Schieben Sie die Rückwand mit den Konsolen
so zwischen Traverse und Tischplatte, dass die
Bohrungen vor und hinter der Traverse sichtbar
sind. Vermitteln Sie die Beinraumblende in
der Tischbreite und richten Sie sie parallel zur
Tischplatte aus.
Legen Sie die Spannplatte auf die
Traverse und verschrauben Sie
diese mit der Konsole.
Achten Sie darauf, dass die Spann-
platte mit der Falz auf der Zarge des
Seitenteils aufliegt.
Die vertikale Ausrichtung der Rück-
65
wand kann über diese Schrauben
Rückwand-
justiert werden.
halter
Adapterkonsole
Zarge
