5.3 Austausch einer USV mit ModularEasy
5.3.3 9PXMEZ11Ki

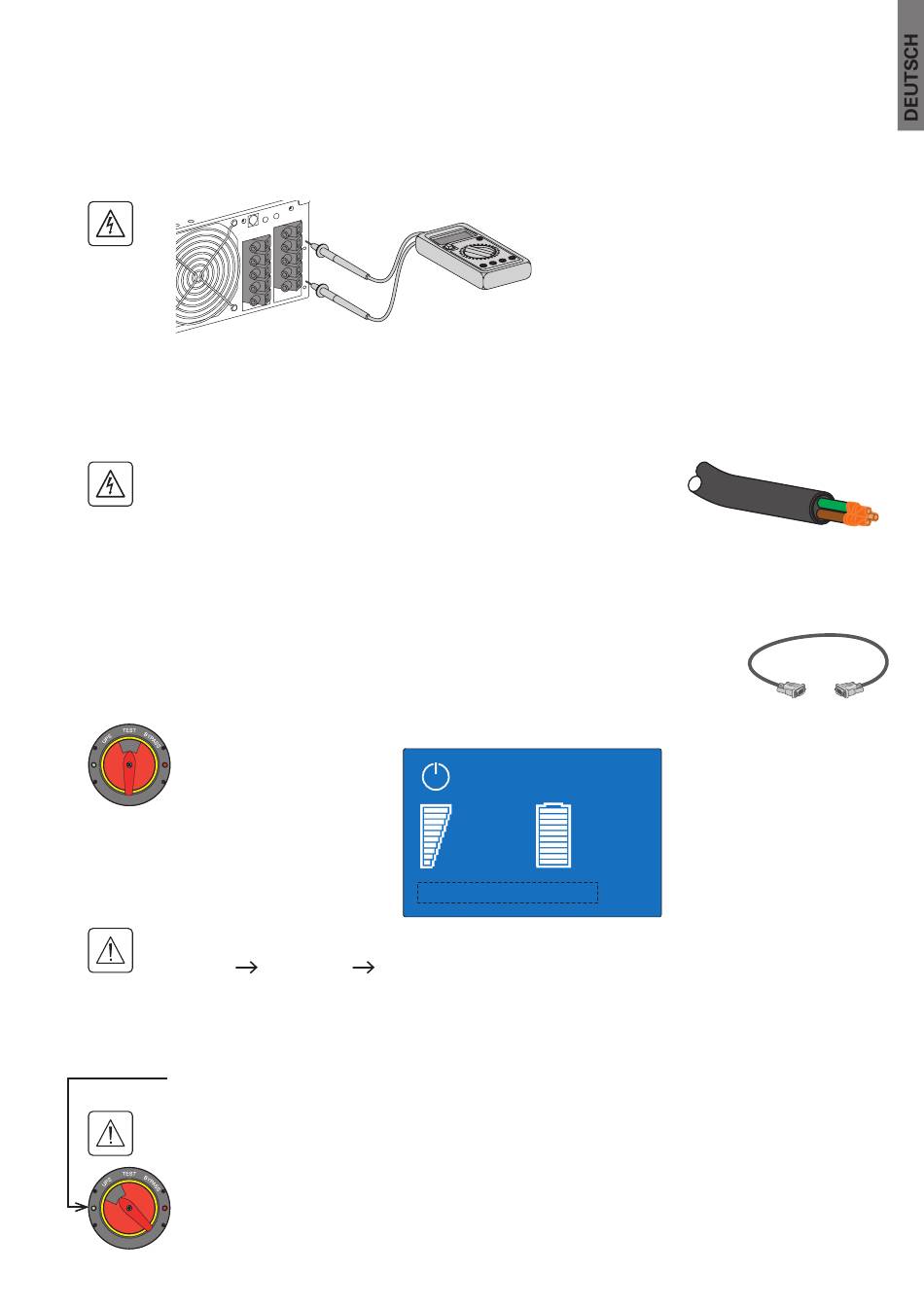

• Öffnen Sie die Abdeckung der I/O-Klemmleisten an der defekten USV und prüfen Sie mit einem
Sicherheitsstromtester, ob noch gefährliche Spannungen vorhanden sind.
• Ziehen Sie das Stromversorgungskabel des ModularEasy und das ModularEasy-Erkennungskabel an der
defekten USV ab.
• Schließen Sie das Stromversorgungskabel des ModularEasy und das ModularEasy-Erkennungskabel
sofort an der neuen USV an. Wenn es nicht möglich ist, die ModularEasy-Stromversorgungsleitungen
sofort wieder anzuschließen, müssen die 3 Adern zusammengeschlossen werden (Lichtstrom- und
Neutralleiter mit Erdungsleiter verbunden), um Stromschläge zu vermeiden, und später an eine neue
USV angeschlossen werden.
Risiko hoher Spannungen und des Lastverlusts: Betätigen Sie den
manuellen Bypass-Schalter am ModularEasy nicht, wenn keine USV an den
ModularEasy-Klemmleisten angeschlossen ist.
5.3.4 Zurück zum Normalbetrieb:
1. Prüfen Sie, ob die neue USV ordnungsgemäß an das ModularEasy angeschlossen ist
(siehe vorstehendes Kapitel 4.1, 4.2, 4.3).
2. Stellen Sie beim 9PXMEZ6Ki den "USV Output"-Schalter am ModularEasy auf "I" (Ein).
Stellen Sie beim 9PXMEZ11Ki die beiden "USV Output"-Schalter am ModularEasy auf "I" (Ein).
3. Prüfen Sie, ob die parallelen 9PX-Kabel ordnungsgemäß angeschlossen und
gesichert sind (Art.-Nr.: 744-A2675).
4. Stellen Sie den manuellen Bypass-Schalter am ModularEasy auf "Test":
5. Vergewissern Sie sich, dass die USV ordnungsgemäß mit Spannung versorgt wird
(das USV-Display leuchtet.)
6. Prüfen Sie die Anzeige für zwei USV "1USV + 1USV redundant".
Wenn dies nicht angezeigt wird, müssen Sie vor den nächsten Schritten Folgendes prüfen:
a) Die beiden USV sind mit dem parallelen Kabel verbunden, Art.-Nr.: 744-A2675
b) Mit der USV-Firmware ist ein paralleler Betrieb möglich:
Menü Identifikation
Wenn direkt neben der USV-Firmwarenummer nicht "// Ready" angezeigt wird, müssen Sie sich an Ihren
EATON-Händler wenden, um die aktuelle Firmwareversion herunterzuladen.
7. Drücken Sie die Taste "ON" einer der beiden USV, um das Parallel-System zu starten.
8. Versetzen Sie die USV in den "internen Bypass-Modus" (siehe das Benutzerhandbuch der USV)
9. Prüfen Sie am USV-Display, ob sich die USV im Bypass-Modus befindet (siehe das Benutzerhandbuch der USV)
10. Prüfen Sie, ob die grüne Leuchte "USV-Modus" am ModularEasy leuchtet und damit anzeigt, dass die
USV-Stromversorgung am ModularEasy-Output verfügbar ist.
Wichtig: Fahren Sie nicht mit dem nächsten Schritt fort, wenn die grüne Leuchte "USV-Modus" am
ModularEasy immer noch aus ist.
11. Stellen Sie den manuellen Bypass-Schalter am ModularEasy auf "USV": Die rote Leuchte "Bypass-
Modus" am ModularEasy verlischt und zeigt damit an, dass die Last jetzt von der USV versorgt wird.
12. Versetzen Sie die USV in den "Onlinebetrieb" (siehe das Benutzerhandbuch der USV).
13. Prüfen Sie am USV-Display, ob sich die USV im Onlinebetrieb befindet (siehe das Benutzerhandbuch der
USV).
Die Last wird jetzt von der USV geschützt.
