Pannello Posteriore - Vanderbilt Eventys EX16 NVR Schnellstartanleitung

1.2

Pannello posteriore

Eventys EX16 (PoE 16 canali)
Tabella 1. 2
N. Elemento
1 Ingresso audio
2 Uscita audio
3 Interfaccia VGA
4 Interfaccia HDMI
Alarmi I/O
5
6 Interfaccia di rete LAN
7 Interfaccia USB
8 Massa
9 Alimentazione
10 Interruttore di
alimentazione
11 Interfacce di rete con
funzione PoE
© Vanderbilt 2017
Eventys EX16 NVR

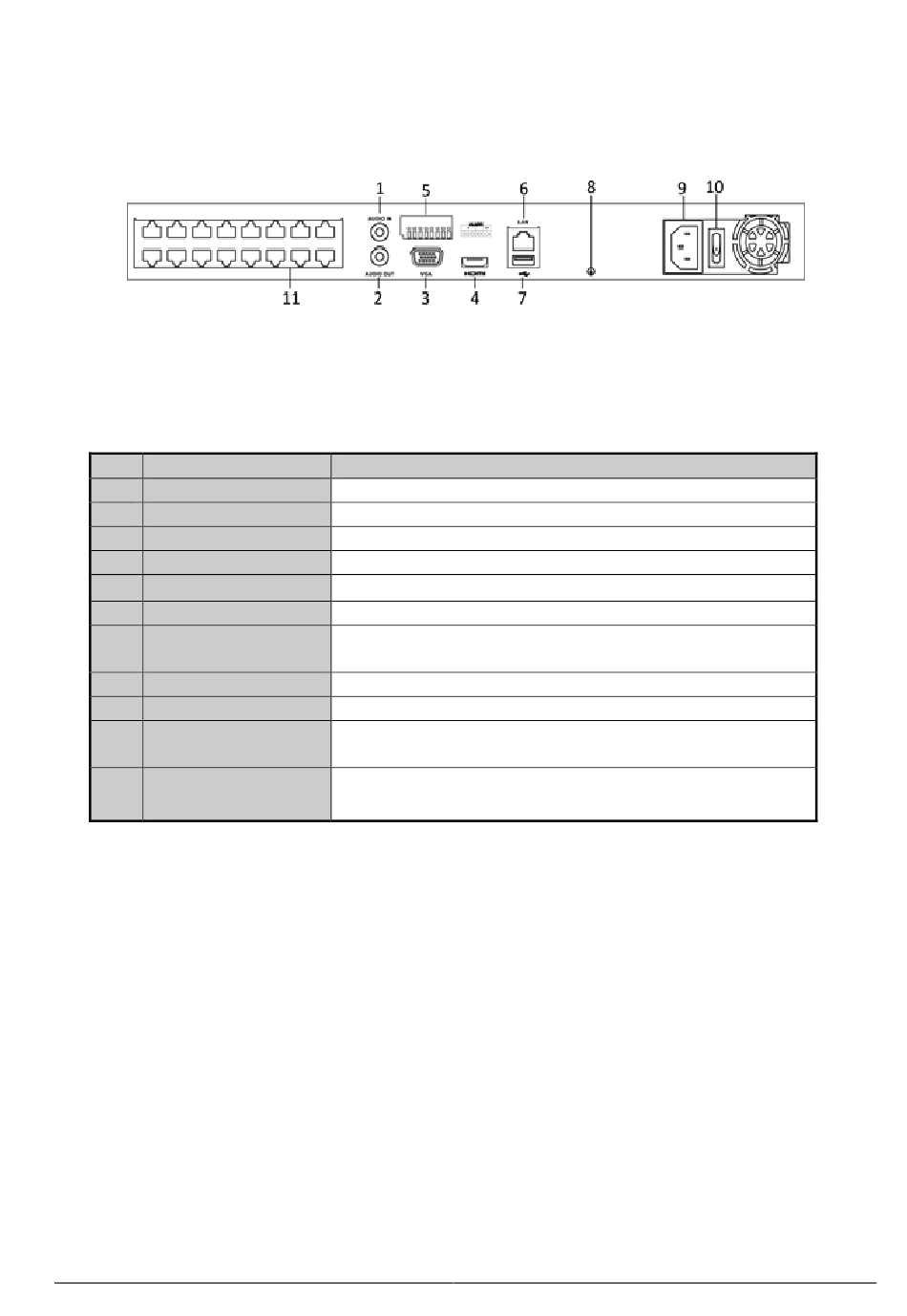

Fig. 1.2
Descrizione delle interfacce del pannello posteriore
Descrizione
Connettore RCA per ingresso audio.
Connettore RCA per uscita audio.
Connettore DB9 per uscita VGA. Mostra l'uscita video locale e il menu.
Connettore uscita video HDMI.
4x Alarmi In / 1x Alarmi Out
1 interfaccia Ethernet auto-adattiva 10/100/1000 Mbps
Porte Universal Serial Bus (USB 3.0) per altri dispositivi come mouse
USB e Hard Disk Drive (HDD) USB.
Massa (deve essere collegato all'avvio del dispositivo NVR).
Alimentazione 100~240V CA
Interruttore accensione/spegnimento del dispositivo.
Interfacce di rete per videocamere e per fornire alimentazione tramite
Ethernet.
8
