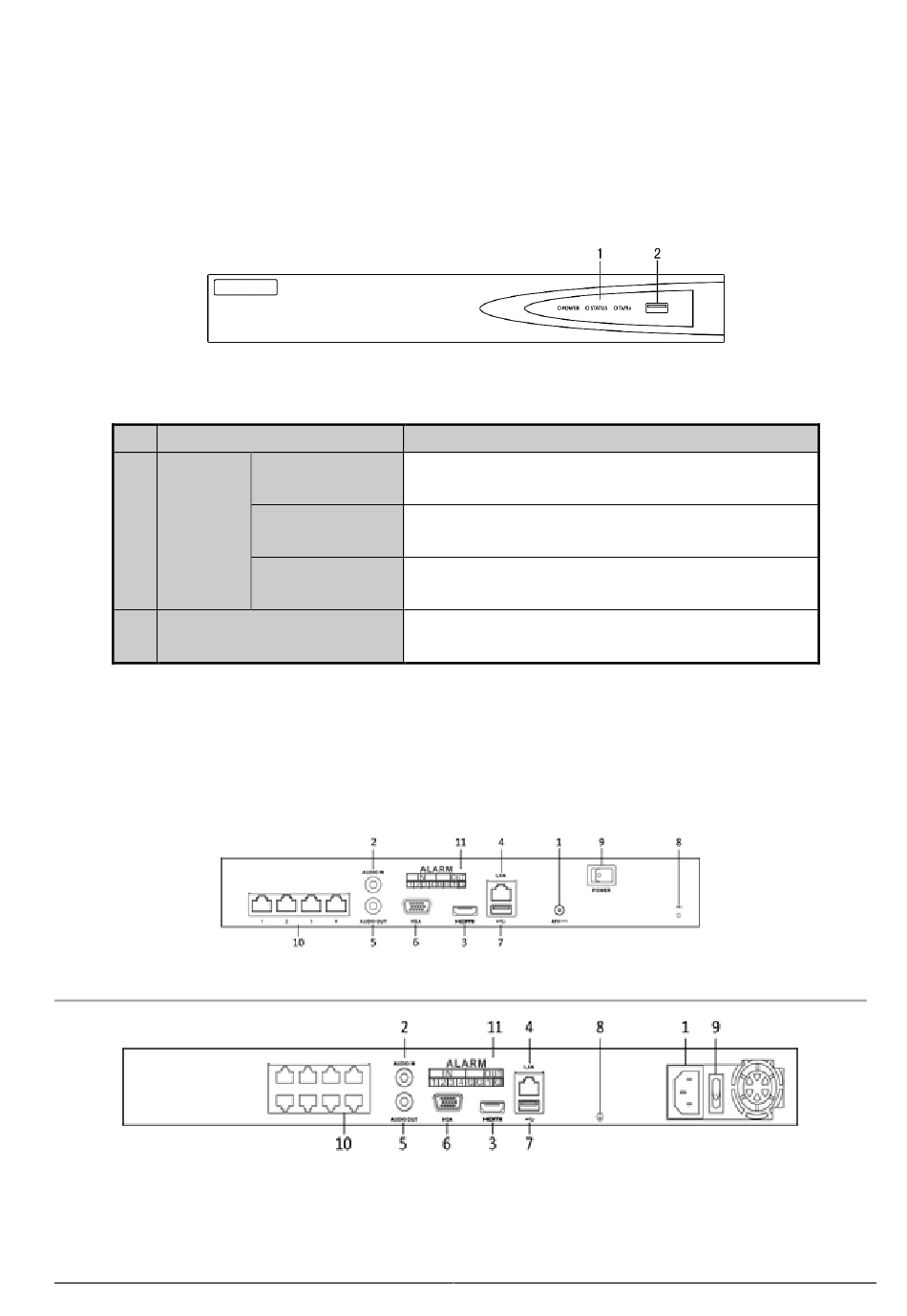

Descrizione dei pannelli

1.1

Pannello frontale

Eventys EX4 / EX8
N.
Indicatore
1
di stato
2 Interfaccia USB
1.2

Pannello posteriore

Eventys EX4 (PoE 4 canali) ed Eventys EX8 (PoE 8 canali)
© Vanderbilt 2016
Serie Eventys EX
Fig. 1.1
Descrizione del pannello frontale
Tabella 1. 1
Nome Descrizione
L'indicatore di alimentazione diventa giallo se il sistema è in
Alimentazione
esecuzione.
L'indicatore di stato diventa rosso e lampeggia se i dati sono
Stato
letti da o scritti su HDD.
L'indicatore Tx/Rx diventa giallo e lampeggia se la
Tx/Rx
connessione di rete funziona correttamente.
Porte Universal Serial Bus (USB) per altri dispositivi come
mouse USB e Hard Disk Drive (HDD) USB.
Eventys EX4
Fig. 1.2
Eventys EX8
Fig. 1.3
