Установка и подключение
2
Установка сетевого видеорегистратора
2.1
Указания по установке сетевого видеорегистратора
1. Для крепления к стойке используйте кронштейны.
2. Обеспечьте достаточное пространство для размещения аудио и видео кабелей.
3. При прокладке кабелей соблюдайте радиус изгиба кабелей – не менее, чем пять диаметров кабеля.
4. Подключите кабель сигнала тревоги.
5. При установке устройств в стойке обеспечьте минимальный зазор между устройствами 2 см (≈0,75 дюйма).
6. Подключите сетевой видеорегистратор к системе заземления.
7. Температура окружающей среды должна находиться в пределах от 10ºC до 55ºC (от 14ºF до 131ºF).
8. Относительная влажность окружающей среды должна находиться в пределах от 10% до 90%.
Установка жесткого диска
2.2
Предварительная подготовка
Перед тем, как приступить к установке жесткого диска (HDD), отсоедините сетевой видеорегистратор от сети электрического
питания. С этим устройством следует использовать жесткий диск, рекомендованный изготовителем устройства.
Eventys EX16 NVR можно установить до двух жестких дисков SATA.
Требуемые инструменты Отвертка.
Отверните винты сзади и сбоку сетевого видеорегистратора и снимите крышку.
1.
2. Установите жесткий диск в стойку жесткого диска с помощью предоставленных винтов. Затяните
винты на головке для фиксации жесткого диска.
3. Подключите один конец кабеля передачи данных к разъему на системной плате сетевого
© Vanderbilt 2017

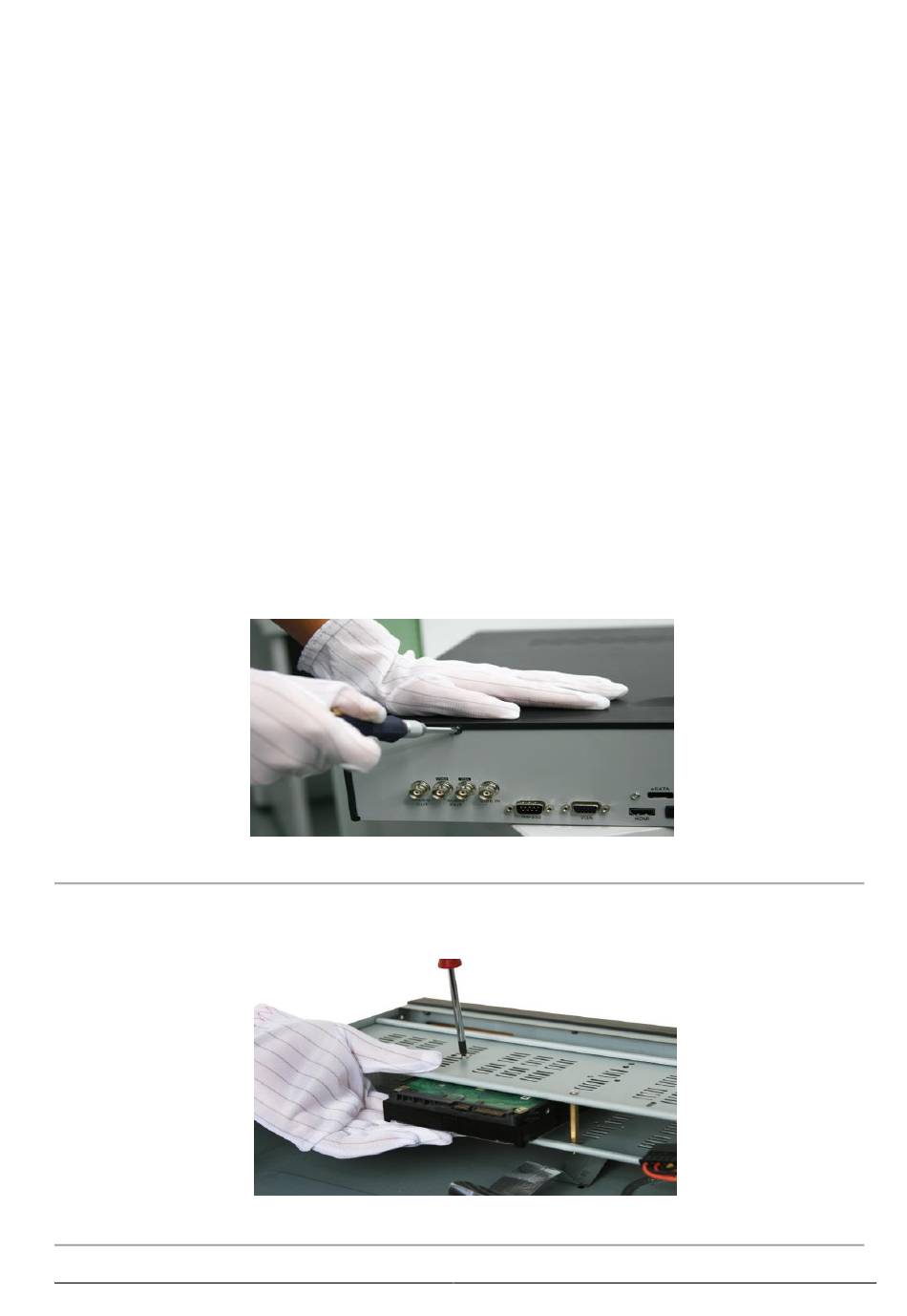

Демонтаж крышки.
Рис. 2.1
Установка жесткого диска.
Рис. 2.2
9
