1.2

Panel posterior

Eventys EX16 (PoE 16 canales)
N.º Elemento
1 Entrada de audio
2 Salida de audio
3 Puerto VGA
4 Puerto HDMI
Alarm I/O
5
6 Interfaz de red LAN
7 Interfaz USB
8 Masa
9 Alimentación
10 Botón de encendido
11 Puertos de red con
función PoE
© Vanderbilt 2017
Eventys EX16 NVR

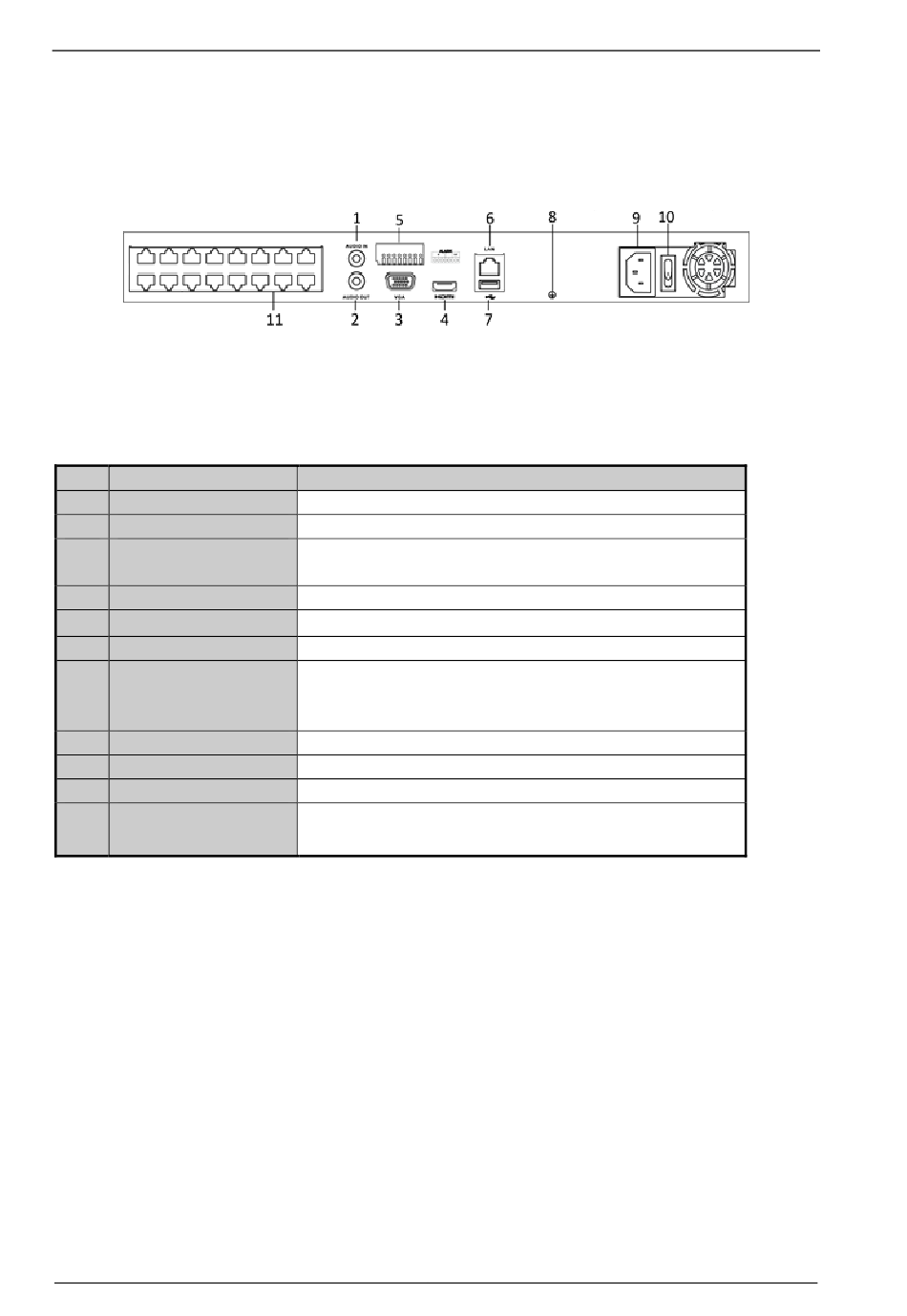

Figura 1.3
Descripción de tomas del panel posterior
Tabla 1. 2
Descripción
Toma RCA para entrada de audio.
Toma RCA para salida de audio.
Toma DB9 para salida VGA. Visualización de salida de vídeo
local y menú.
Toma de salida de vídeo HDMI.
4x Alarm In / 1x Alarm Out
1 interfaz de Ethernet 10 /100 /1000 Mbps autoadaptable
Puertos de bus serie universal (USB 3.0) para dispositivos
adicionales tales como el ratón USB o la unidad de disco duro
USB (HDD).
Masa (es necesario conectarla al iniciar la NVR).
Alimentación de 100~240 V CA
Interruptor para encender y apagar el dispositivo.
Puertos de red para las cámaras y para suministrar alimentación
a través de Ethernet.
