Задняя панель
1.2
Eventys EX16 (16 канала PoE)
№ Позиция
Аудио вход
1
Аудио выход
2
Интерфейс VGA
3
Интерфейс HDMI
4
Вход / выход сигнала
5
тревоги
Интерфейс локальной
6
сети
Интерфейс USB
7
Заземление
8
Питание
9
Выключатель питания
10
Сетевые интерфейсы
11
с функцией PoE
© Vanderbilt 2017
Eventys EX16 NVR

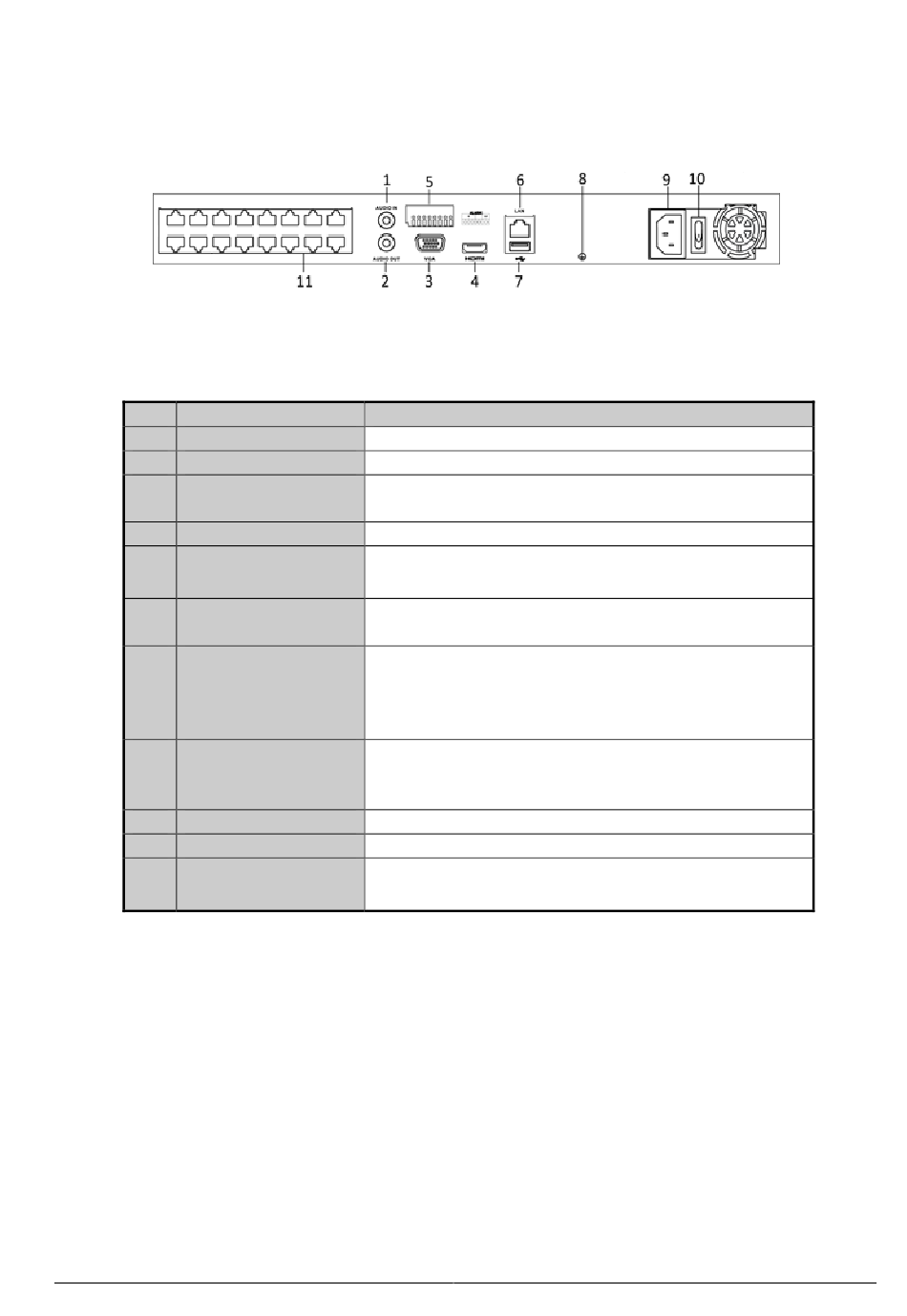

Figure 1.2
Описание интерфейса задней панели
Таблица 1. 2
Описание
Разъем RCA для аудио входа.
Разъем RCA для аудио выхода.
Разъем DB9 для выхода VGA. Выход для отображения
локального видео и меню.
Разъем видео выхода HDMI.
4 входа сигнала тревоги и 1 выход сигнала тревоги
Интерфейс адаптивной сети Ethernet 1 / 10 /100 /1000 Мбит/с
Порты универсальной последовательной шины (USB 3.0)
предназначены для подключения дополнительных
устройств, например, мыши USB или жесткого диска USB
(HDD).
При вводе в эксплуатацию сетевого видеорегистратора
необходимо подключить видеорегистратор к системе
заземления.
Разъем питания 100–240 В перем.
Выключатель для включения и выключения устройства.
Сетевые интерфейсы для подключения камер и передачи
питания по сети Ethernet.
