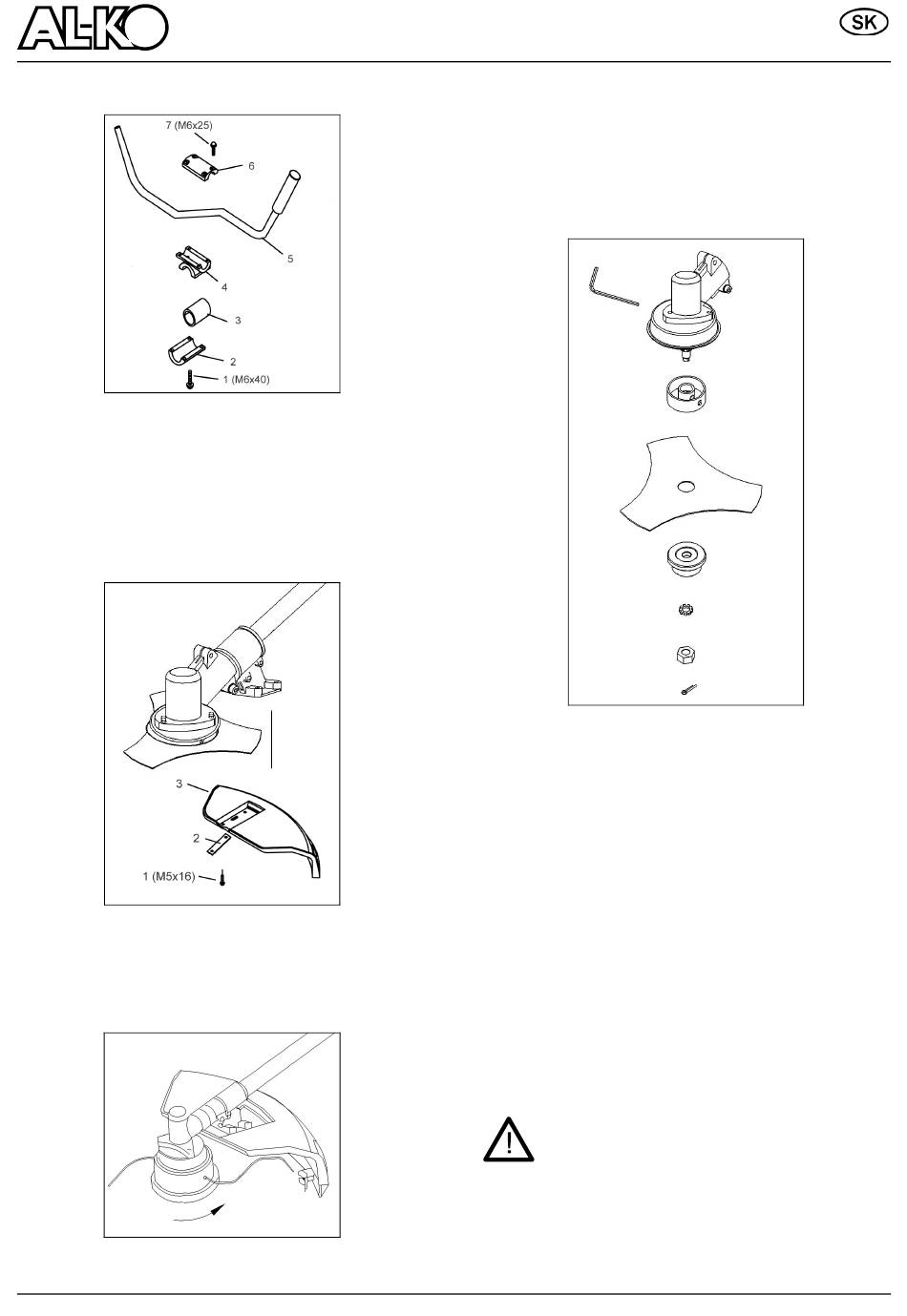

4.2 Montáž „bicyklovej" rukoväte "Bike"
1. Nasuňte gumovú manžetu (3) na nosník.
2. Pomocou štyroch
šesťhranom (1) spojte dolnú časť zvierky (2) s
prostredným dielom (4).
3. Vložte tyč rukoväte (6) do držiaku a pomocou
hornej časti zvierky (6) a ďalších štyroch skrutiek
ju pripevnite (7).
4.3 Montáž ochranného krytu
Vložte kovovú platničku (2) pod ochranný kryt (3)
a pomocou štyroch skrutiek (1) ho pripevnite na držiak.
Nôž integrovaný v
vyžínaciu strunu na optimálnu dĺžku.
4.4 Montáž strunovej hlavy
skrutiek s vnútorným
kryte automaticky pristrihne
Zasuňte pridržiavací čapík do výrezového otvoru a
otáčaním proti smeru hodinových ručičiek (pozor:
ľavotočivý závit!) potom strunovú hlavu priskrutkujte
na vodiaci tŕň hnacieho hriadeľa. Hlavu pevne rukou
utiahnite; pridržiavacím čapíkom pritom držte hnací
hriadeľ, aby sa neotáčal.
4.5 Montáž vyžínacieho kotúča
Položte vyžínací kotúč (rezný nôž) na unášací kotúč
tak, aby stred noža ležal presne na vodiacom krúžku
unášacieho kotúča. Prítlačnú platničku nasuňte na
kotúčový nôž tak, aby jej plochá strana smerovala k
nožu. Otáčaním proti smeru hodinových ručičiek
(pozor: ľavotočivý závit!) potom upevňovaciu maticu
pevne priskrutkujte k vodiacemu tŕňu. Pridržiavací
čapík pritom – podobne ako pri montáži strunovej
hlavy – zasuňte do príslušného otvoru a použite kľúč.
Maticu zaistite závlačkou.
4.6 Nastavenie výšky rezu
Plecný popruh:
1. Zaveste si plecný popruh cez ľavé plece.
2. Zakvačte háčik uzáveru do oka držiaku.
3. Nastavte dĺžku popruhu tak, aby poloha strunovej
hlavy alebo vyžínacieho noža bola rovnobežne so
zemou. Optimálnu dĺžku plecného popruhu si
napokon overte
kmitavých pohybov bez zapnutého motora.
Pri práci používajte vždy plecný popruh.
Popruh pripevnite, akonáhle spustíte motor
a motor beží ešte len naprázdno.
Upozornenie:
popruh od kosy odpojte.
SK 5
tak, že urobíte
Predtým, ako naštartujete
niekoľko
motor,
