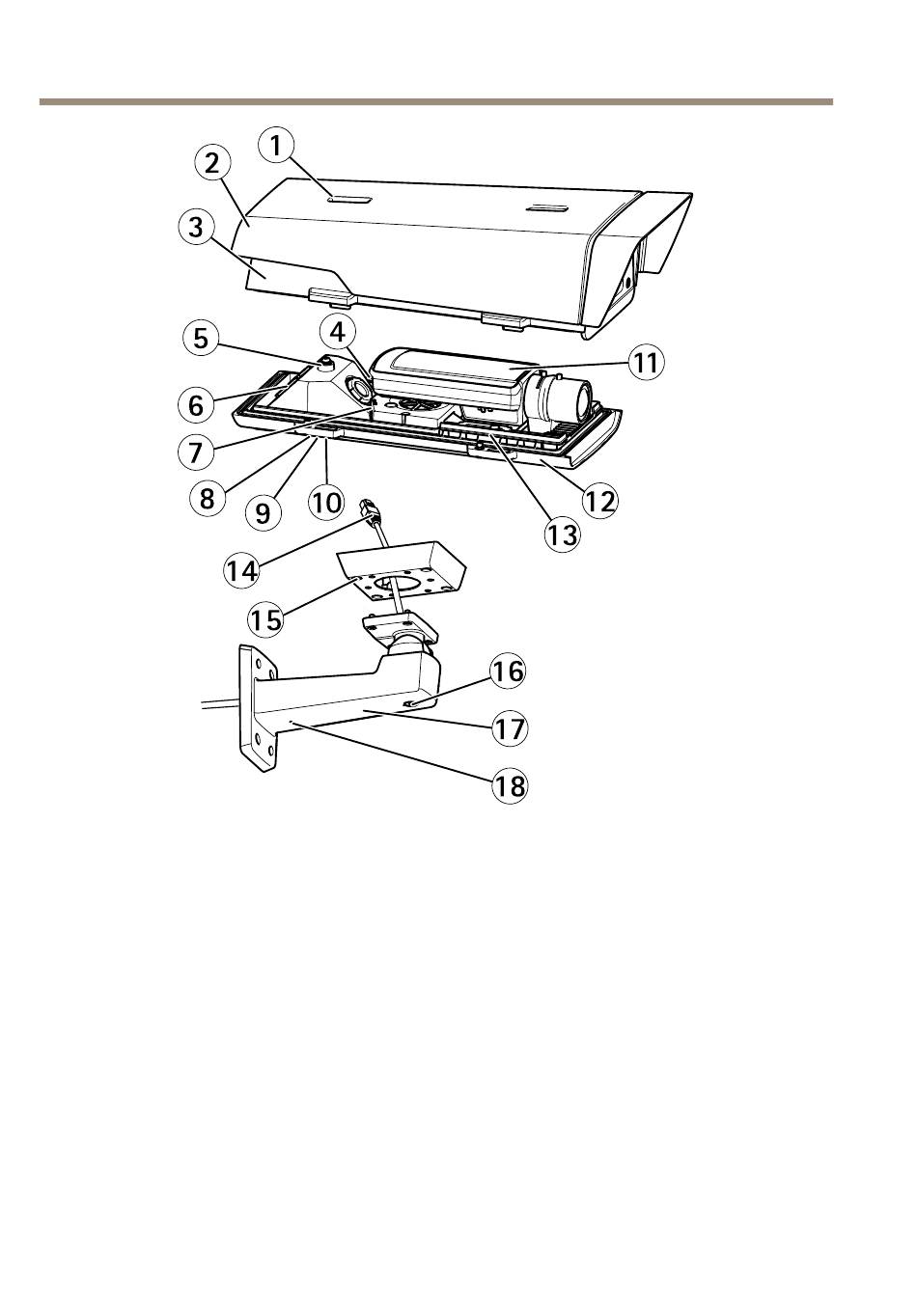

AXIS Q1604-E Network Camera
1
Vis de réglage du pare-soleil
2
Pare-soleil
3
Couvercle supérieur
4
Connecteur réseau (PoE IN)
5
Patte de fil de sécurité
6 Trou de câble
7
Connecteur réseau (PoE OUT, connecté à la livraison)
8
Vis du couvercle inférieur (x4)
9
Couvercle de câble
10 Vis du couvercle de câble (x2)
11 Caméra réseau
12 Couvercle inférieur
13 Régulateurs de chaleur
14 Adaptateur de support
15 Vis du support (x4)
16 Vis de réglage du support
