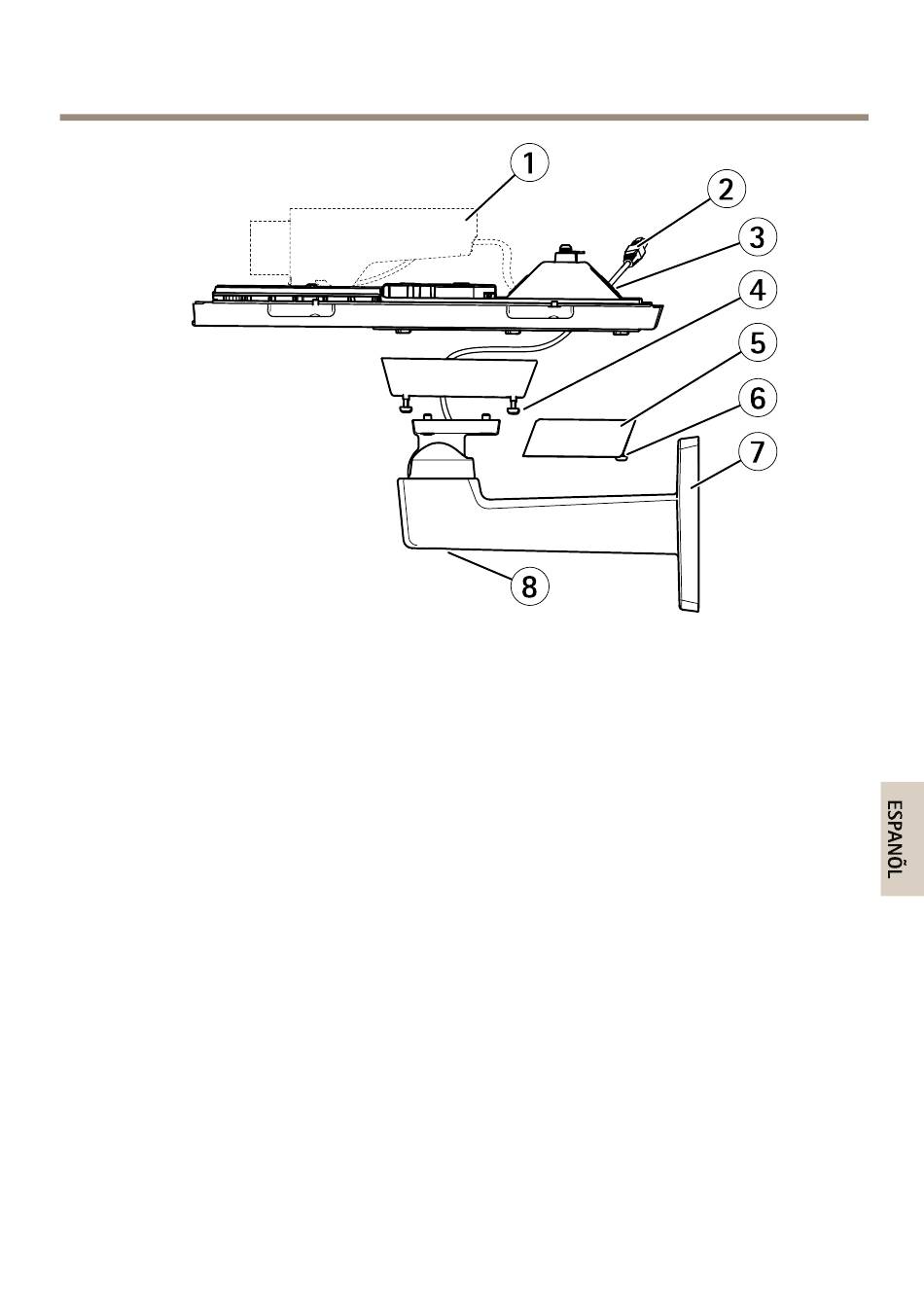

1
Cámara de red de Axis
2
Cable de red (guiado a través de la escuadra de pared)
3
Orificios para cable
4
Tornillo de escuadra (4)
5
Cubierta de cable
6
Tornillo de cubierta de cable (2)
7
Soporte de pared
8
Tornillo de ajuste de escuadra
1. Instale la cámara con la cubierta inferior en la escuadra y apriete los tornillos de escuadra.
2. Extraiga la junta de uno de los orificios de la carcasa inferior.
3. Pase el cable de red a través del orificio y conecte la junta del cable al orificio.
4. Conecte los cables, vea Conexión de los cables.
5. Tome la cubierta superior y conecte el cable de seguridad a la lengüeta de la cubierta
inferior.
6. Afloje el tornillo de ajuste de la escuadra para orientar la cámara hacia la dirección
correcta. Consulte página 115 para obtener información sobre cómo ver la transmisión
de vídeo.
Ajuste el enfoque (vea página 113).
7. Instale la cubierta superior. Asegúrese de apretar los tornillos diagonalmente opuestos
de la cubierta inferior poco a poco, hasta que estén todos bien apretados. De este
modo contribuirá a garantizar que la junta de la cubierta inferior se ha comprimido
uniformemente. No apriete del todo los tornillos directamente.
