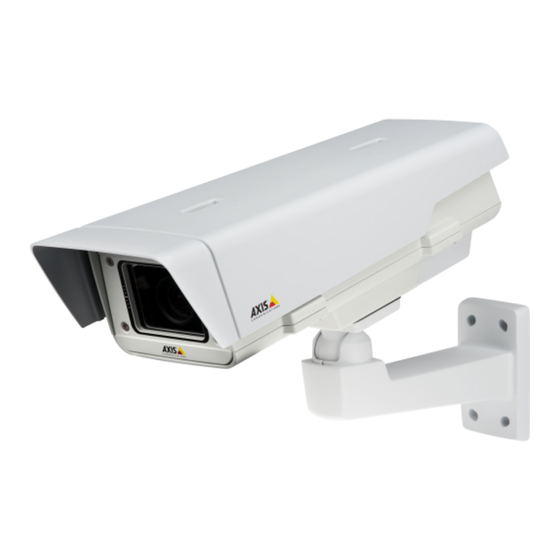

Inhaltszusammenfassung für Axis Q1614–E
- Seite 1 INSTALLATION GUIDE AXIS Q1614–E Network Camera...
-
Seite 45: Sicherheitsinformation
AXIS Q1614–E Network Camera Sicherheitsinformation Lesen Sie das Installationshandbuch sorgfältig durch bevor sie das Produkt installieren. Bewahren Sie das Installationshandbuch für zukünftige Zwecke auf. Gefährdungsstufen GEFAHR Weist auf eine gefährliche Situation hin, die, falls nicht verhindert, zu Tod oder schweren Verletzungen führen kann. -
Seite 46: Sicherheitsanweisungen
Bei entladener Batterie ist der Betrieb der Echtzeituhr nicht mehr gewährleistet, sodass die Uhr bei jedem Systemstart zurückgesetzt wird. Sie erhalten eine Protokollnachricht, wenn ein Batteriewechsel erforderlich ist. Die Batterie sollte nur bei Bedarf ersetzt werden. Wenden Sie sich in diesem Fall an den Axis Support unter www.axis.com/techsup/. - Seite 47 AXIS Q1614–E Network Camera WARNUNG • Explosionsgefahr bei fehlerhaftem Batteriewechsel. • Die Batterie darf nur durch eine identische Batterie oder eine von Axis empfohlene Batterie ersetzt werden. • Verbrauchte Batterien sind gemäß den örtlichen Vorschriften oder den Anweisungen des Herstellers zu entsorgen.
-
Seite 49: Installationsschritte
CD-Rom mit Installations- und Verwaltungssoftware • Gedruckte Dokumente Installationsanleitung (dieses Dokument) Zusätzliche Etiketten mit der Seriennummer (2x) AVHS-Authentifizierungsschlüssel Optionales Zubehör Unter www.axis.com finden Sie Informationen zu dem verfügbaren Zubehör wie Zubehör für die Stromversorgung und Gehäuse für den Einsatz in Außenbereichen. -
Seite 50: Hardwareübersicht
AXIS Q1614–E Network Camera Hardwareübersicht LED-Statusanzeige Zoomregler Schärferegler E/A-Anschluss Blendenanschluss Netzanschluss LED-Betriebsanzeige LED-Netzwerkanzeige RS485-/RS422-Anschluss 10. Netzwerkanschluss (PoE) - Seite 51 AXIS Q1614–E Network Camera 11. Steuertaste (1) 12. Funktionstaste (2) 13. microSD-Kartensteckplatz 14. Audioeingang 15. Audioausgang Einstellschrauben für Sonnenschutz (2) Sonnenschutz Produktnummer (P/N) und Seriennummer (S/N). Die Seriennummer wird für die Installation benötigt. Notieren Sie sich die Seriennummer, damit Sie diese später griffbereit haben.
-
Seite 52: Led-Anzeigen
AXIS Q1614–E Network Camera 12. Netzwerkanschluss 13. Untere Abdeckung 14. Heizelement. Vorsicht! Vorsicht! Kann heiß sein. Vorsicht! 15. Heizelement. Vorsicht! Vorsicht! Kann heiß sein. Vorsicht! Netzwerkkabel (durch Wandhalterung führen) Untere Abdeckung Schrauben für untere Abdeckung (4) Einstellschraube für Halterung Wandhalterung... - Seite 53 Dreifaches Blinken: Allgemeiner Fehler Alarmereignisse werden durch den Eingangsport der Kamera ausgelöst. Wenden Sie ich an Ihren Axis Händler, wenn Sie weitere Informationen zu Ersatzteilen und zur Problemlösung benötigen. Beachten Die in obiger Tabelle behandelte LED-Statusanzeige befindet sich im Gehäuse.
-
Seite 54: Verhalten Der Led-Statusanzeige Für Den Fokus-Assistenten
AXIS Q1614–E Network Camera Verhalten der LED-Statusanzeige für den Fokus-Assistenten Farbe Bedeutung Grün Der Fokus-Assistent ist aktiviert. Das Objektiv ist optimal eingestellt. Gelb Die Kamera wurde bewegt oder vor dem Objektiv wurde ein Gegenstand platziert. Beenden Sie den Fokus-Assistenten und starten Sie ihn neu. - Seite 55 Eingangsanschlussereignis aus, um mögliche Lüfter- oder Heizungsfehler bei der Aktivierung anzuzeigen. Für weitere Informationen zu Ereignissen siehe . Audioanschlüsse Das Axis-Produkt ist mit den folgenden Audioanschlüssen ausgestattet: • Audioeingang (rosa) – 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (der linke Kanal wird von einem Stereosignal benutzt).
-
Seite 56: Technische Daten
Die Steuertaste hat folgende Funktionen: Zurücksetzen des Produkts auf Werkseinstellungen. Siehe Seite 63. • • Verbinden mit einem AXIS Video Hosting System-Service oder einem AXIS Internet Dynamic DNS-Service. Weitere Informationen zu diesen Diensten finden Sie in der Bedienungsanleitung. Funktionstaste Die Funktionstaste hat mehrere Aufgaben: Ausrichtungsassistent: Diese Funktion unterstützt Sie bei der Ausrichtung der Kamera. - Seite 57 AXIS Q1614–E Network Camera Anschlüsse E/A-Klemmanschluss 4-poliger Anschlussblock für: • Digitaleingang • Digitalausgang • Zusatzstromversorgung und Masse (GND) Funktion Hinweise Technische Daten Masse Gleichstrom Kann für die Stromversorgung von Max. Stromstärke = 12 V Zusatzgeräten verwendet werden. 50 mA Hinweis: Dieser Kontakt kann nur für den Stromausgang verwendet werden.
- Seite 58 AXIS Q1614–E Network Camera 12 V max 50 mA E/A als Eingang konfiguriert E/A als Ausgang konfiguriert Audioanschlüsse 3,5-mm- Audioanschlüsse (stereo) Audioeingang Audioausgang 1 Spitze Symmetrischer Mikrofon-Pluseingang Leitungsausgang (mono) (+)/unsymmetrischer Mikrofon- /Leitungseingang 2 Ring Symmetrischer Mikrofon- Minuseingang (–) 3 Schaft...
-
Seite 59: Installieren Der Hardware
AXIS Q1614–E Network Camera RS485-/RS422-Anschluss Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS485/RS422. Der serielle Anschluss kann in den folgenden Anschlussmodi konfiguriert werden: • zweiadriger RS485-Halbduplex-Anschluss • vieradriger RS485-Vollduplex-Anschluss • zweiadriger RS422-Simplex-Anschluss • vieradriger RS422-Vollduplex-Anschluss (Punkt-zu-Punkt-Verbindung) Funktion Kon- Hinweise RS485B Alt RX Paar für alle Modi (kombiniertes RX/TX für 2-Kabel RS485) - Seite 60 Produkt beschädigen. • Verwenden Sie immer ein abgeschirmtes Netzwerkkabel (STP), das für den Einsatz zwischen dem Axis-Produkt und dem Endpunkt im Außenbereich bestimmt und ordnungsgemäß geerdet ist. Installationen von Axis-Produkten mit einem abgeschirmten Netzwerkkabel (STP) und einem ordnungsgemäß geerdeten Endpunkt wurden getestet, um den Störfestigkeitsanforderungen der Industrie wie z.
-
Seite 61: Anschließen Der Kabel
Verwenden Sie die bereitgestellten Tools der Installations- und Management-Software-CD, um eine IP-Adresse zuzuordnen, ein Passwort einzurichten und auf den Videostream zuzugreifen. Diese Information finden Sie ebenso auf den Support-Seiten unter www.axis.com/techsup/ Einstellen der Bildschärfe Befolgen Sie die folgenden Anweisungen, um Zoom und Bildschärfe einzustellen: Beachten •... - Seite 62 AXIS Q1614–E Network Camera 4. Lösen Sie den Zoomregler und den Schärferegler am Objektiv (siehe Hardwareübersicht, auf Seite 50), indem Sie sie gegen den Uhrzeigersinn drehen. Bewegen Sie die beiden Regler und stellen Sie Zoomstärke und Bildschärfe ein. Prüfen Sie die Bildqualität im Bildfenster.
-
Seite 63: Zurücksetzen Auf Werkseitige Standardeinstellungen
Beachten Die Software-Tools für Installation und Verwaltung sind auf der mit dem Produkt ausgelieferten CD-ROM und über die Supportseiten unter www.axis.com/techsup verfügbar. So wird das Produkt auf die werkseitigen Standardeinstellungen zurückgesetzt: 1. Trennen Sie das Produkt von der Stromversorgung. -
Seite 64: Weitere Informationen
Netzwerkprodukt. Um die aktuell installierte Firmware-Version einzusehen, siehe Setup > About (Einrichtung > Über). Besuchen Sie das Axis-Schulungszentrum www.axis.com/academy für anregende Schulungen, Webinare, Tutorien und Anleitungen. Garantieinformationen Informationen zur Garantie der Axis Produkte und hierzu verbundene Informationen, finden Sie unter www.axis.com/warranty/...
