Inhaltszusammenfassung für Axis Q1615 Mk III

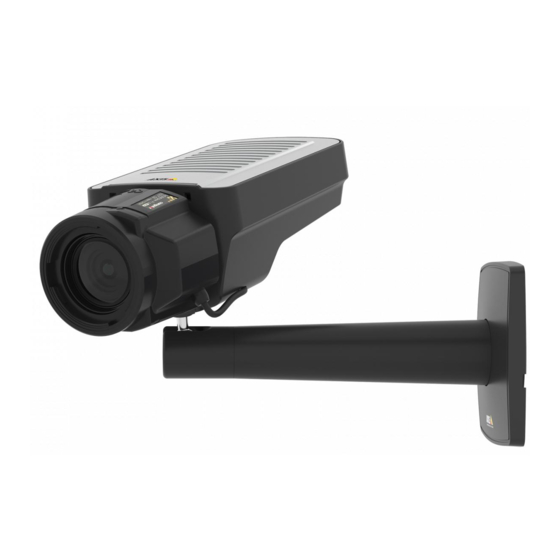

- Seite 1 AXIS Q1615 Mk III Network Camera Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
AXIS Q1615 Mk III Network Camera Inhalt Erste Schritte .......... -
Seite 3: Erste Schritte
Erste Schritte Das Gerät im Netzwerk ermitteln Mit AXIS IP Utility und AXIS Device Manager die Axis Geräte im Netzwerk ermitteln und ihnen unter Windows® IP-Adressen zuweisen. Beide Anwendungen sind kostenlos und können von axis.com/support heruntergeladen werden. Weitere Informationen zum Zuweisen von IP-Adressen bietet das Dokument Zuweisen von IP-Adressen und Zugreifen auf das Gerät auf der jeweiligen Geräteseite auf axis.com. -
Seite 4: Übersicht Über Die Webseite
AXIS Q1615 Mk III Network Camera Erste Schritte Das Gerätekennwort ist der Hauptschutz für Ihre Daten und Dienste. Produkte von Axis geben keine Kennwortrichtlinien vor, da die Produkte unter den verschiedensten Bedingungen eingesetzt werden. Doch zum Schutz Ihrer Daten empfehlen wir dringend: •... - Seite 5 AXIS Q1615 Mk III Network Camera Erste Schritte Registerkarten für die Einstellungen...
-
Seite 6: Weitere Einstellungen
Bildqualität Aufnahmemodi Der Aufnahmemodus gibt die maximal verfügbare Bildrate des Produkts von Axis vor. Je nach dem gewählten Aufnahmemodus kann es sein, dass WDR nicht verfügbar ist. Ein Aufnahmemodus besteht aus einer Auflösung und der entsprechenden Bildrate, die in dem Produkt verfügbar ist. Die Einstellung des Aufnahmemodus wirkt sich zudem auf das Sichtfeld und Seitenverhältnis der Kamera aus. - Seite 7 AXIS Q1615 Mk III Network Camera Weitere Einstellungen • Der für die meisten Fälle geeignete Belichtungsmodus ist Automatic (Automatisch). • Für Umgebungen mit einem gewissen Anteil Kunstlicht, wie etwa fluoreszierendes Licht, den Modus Flicker-free (Flimmerfrei) wählen. Die der Netzfrequenz entsprechende Frequenz wählen.
- Seite 8 AXIS Q1615 Mk III Network Camera Weitere Einstellungen • Positionieren Sie die Kamera so, dass sich die Objekte nicht seitwärts bewegen, sondern entweder auf die Kamera zu oder von ihr weg. Beachten Wenn bei einem Objektiv die Blende weiter geöffnet wird, verkürzt sich der Bereich der Schärfentiefe.
- Seite 9 3. Wenn weiterhin Probleme auftreten, navigieren Sie zu Exposure (Belichtung) und passen Sie Exposure zone (Belichtungsbereich) an, um den ausgewählten Bereich abzudecken. Mehr über WDR und seine Einsatzmöglichkeiten erfahren Sie auf axis.com/web-articles/wdr. Ein wackeliges Bild mit Elektronischer Bildstabilisierung (EIS) ausgleichen.
-
Seite 10: Sichtbereich
AXIS Q1615 Mk III Network Camera Weitere Einstellungen 1. Rufen Sie Settings > System (Einstellungen > System) > Orientation (Ausrichtung) auf und klicken Sie auf 2. Passen Sie in der Live-Ansicht der Kamera Größe und Position des Rechtecks um den ausgewählten Bereich herum an, z. B. -
Seite 11: Privatzonenmasken
Dieses Beispiel erläutert, wie der Text „Bewegung erkannt“ angezeigt wird, wenn die Kamera eine Bewegung erkennt: Stellen Sie sicher, dass die Anwendung AXIS Video Motion Detection läuft: 1. Gehen Sie auf Settings > Apps (Einstellungen > Apps) > AXIS Video Motion Detection. 2. Wenn die Anwendung noch nicht ausgeführt wird, starten Sie sie. -
Seite 12: Streaming Und Speicher
H.264 oder MPEG-4 Part 10/AVC Beachten H.264 ist eine lizenzierte Technologie. Das Axis Produkt beinhaltet eine Lizenz zur Wiedergabe von H.264. Die Installation weiterer nicht lizenzierter Kopien des Clients ist untersagt. Für den Erwerb weiterer Lizenzen wenden Sie sich bitte an Ihren Axis Händler. -
Seite 13: Bitratensteuerung
AXIS Q1615 Mk III Network Camera Weitere Einstellungen Aktivieren Sie die Zipstream-Funktion und wählen Sie das gewünschte Level. Aktivieren Sie dynamisches GOP und wählen Sie einen großen Wert für die GOP-Länge. Erhöhen Sie die Komprimierung. Aktivieren Sie dynamische FPS (Bildrate). -
Seite 14: Netzwerk-Speicher Einrichten
AXIS Q1615 Mk III Network Camera Weitere Einstellungen Bildqualität bei Bedarf wahrscheinlich besser. Sie können den erforderlichen Gesamtspeicher für die Speicherung des Videostreams für eine festgelegte Zeitspanne (Aufbewahrungszeit) festlegen, wenn die Bildqualität auf die angegebene Zielbitrate eingestellt wird. Stellen Sie die durchschnittliche Bitrate auf folgende Arten ein: •... -
Seite 15: Ereignisse
AXIS Q1615 Mk III Network Camera Weitere Einstellungen 5. Bewegen Sie den Schalter, wenn die Netzwerk-Freigabe eine Anmeldung benötigt, und geben Sie den Benutzernamen und das Kennwort ein. 6. Klicken Sie auf Connect (Verbinden). Videoaufzeichnungen mit Audio ergänzen Audio aktivieren: 1. -
Seite 16: Anwendungen
1. Gehen Sie auf Settings > System > Events (Einstellungen > System > Ereignisse) und fügen Sie eine Regel hinzu. 2. Geben Sie einen Namen für die Regel ein. 3. Wählen Sie aus der Liste der Bedingungen unter Application (Anwendung)die Option AXIS Video Motion Detection (VMD). -
Seite 17: Fehlerbehebung
Wichtig Vorkonfigurierte und angepasste Einstellungen werden beim Aktualisieren der Firmware gespeichert (vorausgesetzt die Funktionen sind als Teil der neuen Firmware verfügbar). Dies wird von Axis Communications AB jedoch nicht garantiert. Wichtig Sicherstellen, dass das Produkt während des Aktualisierens an die Stromversorgung angeschlossen ist. -
Seite 18: Technische Probleme, Hinweise Und Lösungen
Fehlerbehebung Beachten Beim Aktualisieren des Axis Produkts mit der aktuellen Firmware im aktiven Track erhält dieses die neuesten verfügbaren Funktionen. Vor dem Aktualisieren der Firmware immer die entsprechenden Aktualisierungsanweisungen und Versionshinweise beachten. Die aktuelle Version der Firmware und die Versionshinweise stehen unter axis.com/support/firmware bereit. -
Seite 19: Leistungsaspekte
Von einem DHCP-Server zugeteilte IP-Adressen sind dynamisch und können sich ändern. Wenn DHCP geändert die IP-Adresse geändert wurde, das Gerät mit AXIS IP Utility oder AXIS Camera Management im Netzwerk zu ermitteln. Das Gerät anhand seiner Modellnummer, Seriennummer oder anhand des DNS-Namens (sofern der Name konfiguriert wurde) ermitteln. -
Seite 20: Support
Intensive Netzwerknutzung aufgrund mangelhafter Infrastruktur beeinflusst die Bandbreite. • Die Wiedergabe auf schlecht arbeitenden Clientcomputern verringert die wahrgenommene Leistung und beeinflusst die Bildrate. • Mehrere gleichzeitig ausgeführte ACAP-Anwendungen (AXIS Camera Application Platform) können die Bildrate und die allgemeine Leistung beeinflussen. Support Supportinformationen erhalten Sie unter axis.com/support. -
Seite 21: Technische Daten
AXIS Q1615 Mk III Network Camera Technische Daten Technische Daten Die aktuelle Version des technischen Datenblatts für das Produkt finden Sie auf axis.com unter Support & Documentation (Support & Dokumentation). -
Seite 22: Produktübersicht
AXIS Q1615 Mk III Network Camera Technische Daten Produktübersicht Status LED Objektiv Netzwerk-Anschluss (PoE) -
Seite 23: Led-Anzeigen
AXIS Q1615 Mk III Network Camera Technische Daten Steuertaste (1) Funktionstaste (2) Einschub für microSD-Karte Audioeingang Audioausgang E/A-Anschluss 10 Blendenanschluss 11 Steckverbinder des Kommunikationskabelanschlusses für Kameragehäuse 12 Stromanschluss 13 Anschlusstyp RS-485/RS-422 LED-Anzeigen Beachten Die Status-LED kann so eingestellt werden, dass sie bei einem aktiven Ereignis blinkt. -
Seite 24: Einschub Für Sd-Speicherkarte
• Gefahr von Datenverlust und Beschädigung von Aufzeichnungen. Die SD-Karte darf nicht entfernt werden, während das Produkt in Betrieb ist. Erst die SD-Karte über die Produktwebseite trennen, dann ausbauen. Dieses Axis Produkt unterstützt Karten des Typs microSD/microSDHC/microSDXC. Für Empfehlungen zu SD-Karten siehe axis.com. -
Seite 25: Anschlüsse
AXIS Q1615 Mk III Network Camera Technische Daten Anschlüsse Netzwerk-Anschluss RJ45-Ethernetanschluss mit Power over Ethernet (PoE). Audioanschluss • Audioeingang – 3,5 mm, für ein Monomikrofon oder ein Monosignal (der linke Kanal wird von einem Stereosignal benutzt). • Audioausgang – 3,5-mm-Audioausgang (Leitungspegel) zum Anschluss an eine Beschallungsanlage (PA) oder einen Aktivlautsprecher mit integriertem Verstärker. -
Seite 26: Stromanschluss
AXIS Q1615 Mk III Network Camera Technische Daten Gleichstromaus- Darf für die Stromversorgung von Zusatzgeräten verwendet werden. 12 V DC gang Hinweis: Dieser Kontakt darf nur für den Stromausgang verwendet Max. Stromstärke = 50 mA werden. 3–6 Konfigurierbar Digitaleingang – Zum Aktivieren an Kontakt 1 anschließen, zum 0 bis max. - Seite 27 AXIS Q1615 Mk III Network Camera Technische Daten Anschlusstyp RS-485/RS-422 Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS485/RS422 zur Steuerung von Zusatzgeräten, beispielsweise zum Schwenken und Neigen. Der serielle Anschluss kann in den folgenden Anschlussmodi konfiguriert werden: • zweiadriger RS485-Halbduplex-Anschluss •...
- Seite 28 Benutzerhandbuch Ver. M2.6 AXIS Q1615 Mk III Network Camera Datum: Juli 2020 © Axis Communications AB, 2020 Artikel-Nr. T10153024...
