Parede
Interior Exterior
Modelo 09 e 12
Fig. 4.2

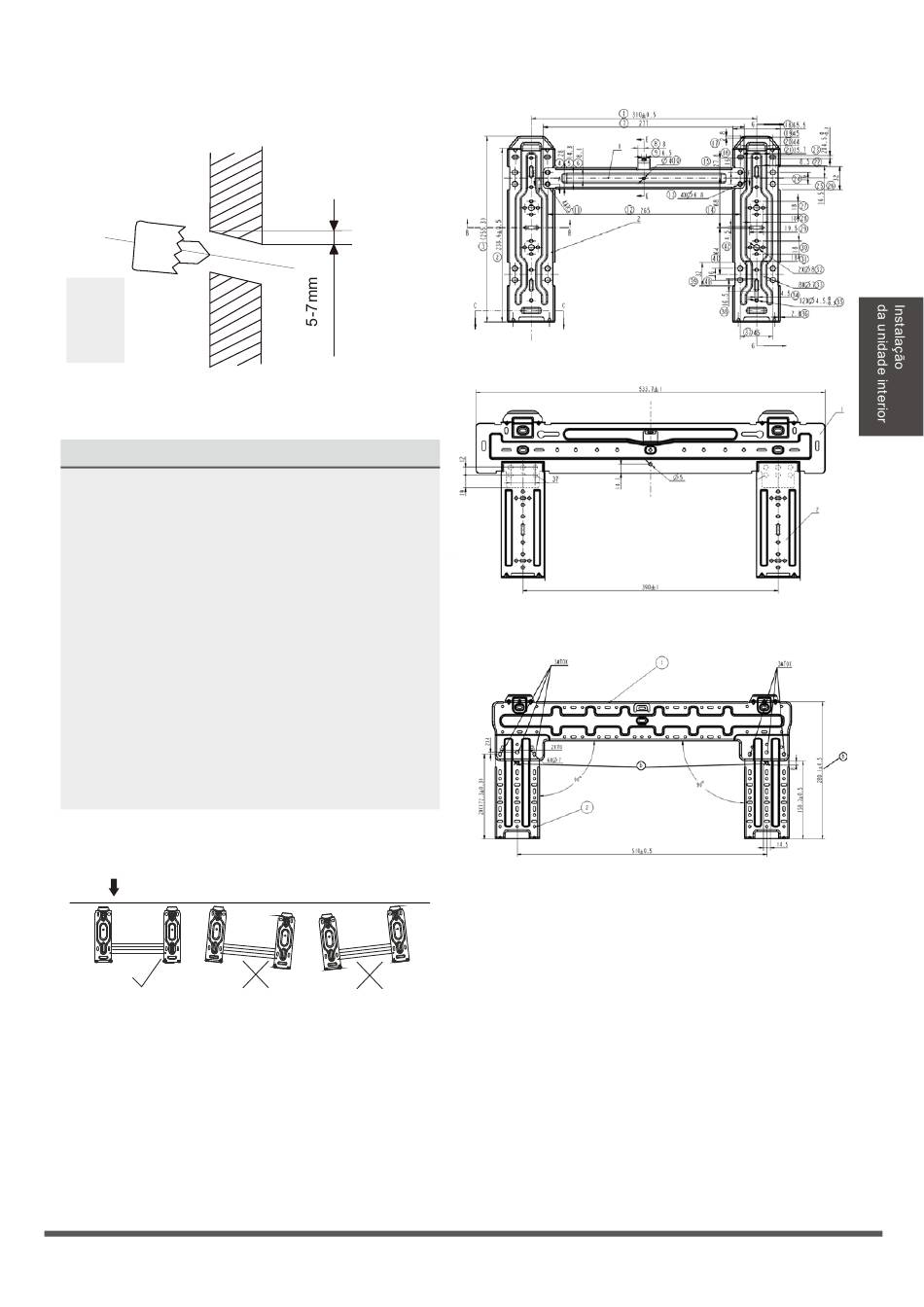

DIMENSÕES DA PLACA DE MONTAGEM
Modelos diferentes têm placas de montagem
diferentes. Para garantir que existe espaço
suficiente para montar a unidade interior, os
esquemas da direita demonstram diferentes tipos
e dimensões de placas de montagem:
- Largura da placa de montagem.
Modelo 18
- Altura da placa de montagem.
- Largura da unidade interior em relação à
..placa de montagem.
- Altura da unidade interior em relação à
..placa de montagem.
- Posições recomendadas do furo na
..parede (ambas à direita e à esquerda da
..placa de montagem).
- Distâncias relativas entre os furos dos
..parafusos.
Orientação correta da placa de montagem
Modelo 24
Fig. 4.3
