Anleitung_BT_EW_150_SPK1:_
F

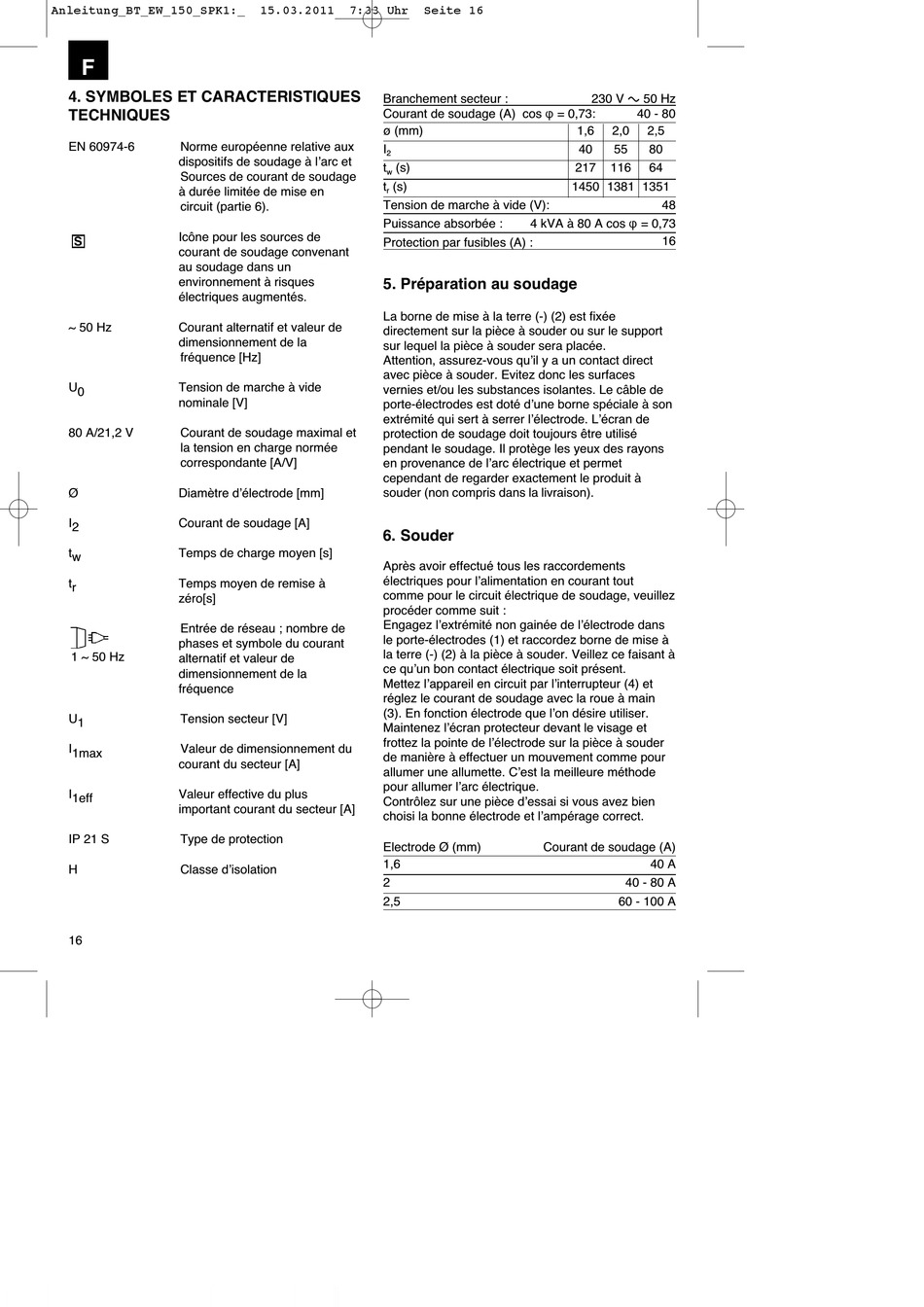

4. SYMBOLES ET CARACTERISTIQUES
TECHNIQUES
EN 60974-6
Norme européenne relative aux
dispositifs de soudage à lʼarc et
Sources de courant de soudage
à durée limitée de mise en
circuit (partie 6).
Icône pour les sources de
S
courant de soudage convenant
au soudage dans un
environnement à risques
électriques augmentés.
~ 50 Hz
Courant alternatif et valeur de
dimensionnement de la
fréquence [Hz]
U 0
Tension de marche à vide
nominale [V]
80 A/21,2 V
Courant de soudage maximal et
la tension en charge normée
correspondante [A/V]
Ø
Diamètre dʼélectrode [mm]
I 2
Courant de soudage [A]
t w
Temps de charge moyen [s]
t r
Temps moyen de remise à
zéro[s]
Entrée de réseau ; nombre de
phases et symbole du courant
1 ~ 50 Hz
alternatif et valeur de
dimensionnement de la
fréquence
U 1
Tension secteur [V]
I 1max
Valeur de dimensionnement du
courant du secteur [A]
I 1eff
Valeur effective du plus
important courant du secteur [A]
IP 21 S
Type de protection
H
Classe dʼisolation
16
15.03.2011
7:33 Uhr
Seite 16
Branchement secteur :
Courant de soudage (A) cos Ê = 0,73:
ø (mm)
I
2
t
(s)
w
t
(s)
r
Tension de marche à vide (V):
Puissance absorbée :
Protection par fusibles (A) :
5. Préparation au soudage
La borne de mise à la terre (-) (2) est fixée
directement sur la pièce à souder ou sur le support
sur lequel la pièce à souder sera placée.
Attention, assurez-vous quʼil y a un contact direct
avec pièce à souder. Evitez donc les surfaces
vernies et/ou les substances isolantes. Le câble de
porte-électrodes est doté dʼune borne spéciale à son
extrémité qui sert à serrer lʼélectrode. Lʼécran de
protection de soudage doit toujours être utilisé
pendant le soudage. Il protège les yeux des rayons
en provenance de lʼarc électrique et permet
cependant de regarder exactement le produit à
souder (non compris dans la livraison).
6. Souder
Après avoir effectué tous les raccordements
électriques pour lʼalimentation en courant tout
comme pour le circuit électrique de soudage, veuillez
procéder comme suit :
Engagez lʼextrémité non gainée de lʼélectrode dans
le porte-électrodes (1) et raccordez borne de mise à
la terre (-) (2) à la pièce à souder. Veillez ce faisant à
ce quʼun bon contact électrique soit présent.
Mettez lʼappareil en circuit par lʼinterrupteur (4) et
réglez le courant de soudage avec la roue à main
(3). En fonction électrode que lʼon désire utiliser.
Maintenez lʼécran protecteur devant le visage et
frottez la pointe de lʼélectrode sur la pièce à souder
de manière à effectuer un mouvement comme pour
allumer une allumette. Cʼest la meilleure méthode
pour allumer lʼarc électrique.
Contrôlez sur une pièce dʼessai si vous avez bien
choisi la bonne électrode et lʼampérage correct.
Electrode Ø (mm)
1,6
2
2,5
230 V
50 Hz
40 - 80
1,6
2,0
2,5
40
55
80
217
116
64
1450 1381 1351
48
4 kVA à 80 A cos Ê = 0,73
16
Courant de soudage (A)
40 A
40 - 80 A
60 - 100 A
