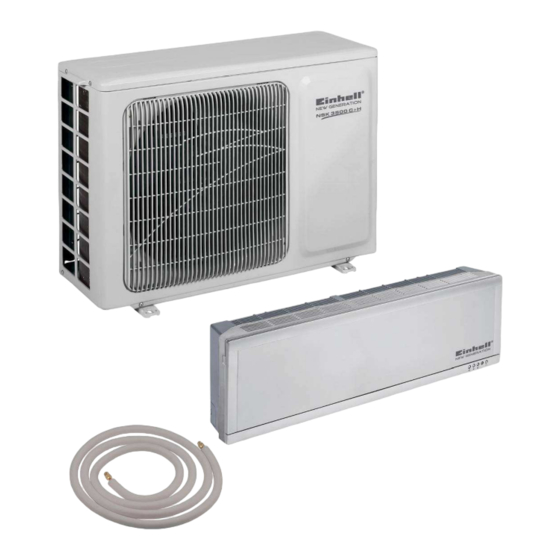

Anleitung NSK 3500 C+H_D
Bedienungsanleitung für Innen-
und Außengerät
Klima-Splitgerät
Hinweis:
Nur der richtige Standort, eine sachgemäße
Montage und die sachkundige Inbetrieb-
nahme gewährleisten die volle Funktions-
fähigkeit dieses Qualitätsprodukts.
Beugen Sie Funktionsstörungen durch kom-
petente Fachberatung hinsichtlich Standort,
Montage und Inbetriebnahme vor.
Für Störungen oder ungenügende Kühl-
leistung infolge unsachgemäßer Produkt-
behandlung kann keine Haftung übernommen
werden.
Kältetechnisch und elektrotechnisch darf die
Anlage nur von einem Fachbetrieb ange-
schlossen und in Betrieb genommen werden.
Sollte die Anlage einen anderen Standort
erhalten oder entsorgt werden, darf die
Demontage sowie die Entsorgung nur von
einem Elektro- und Kälte-Fachbetrieb durch-
geführt werden.
Art.-Nr.: 23.658.10
20.12.2005
13:54 Uhr
Seite 1
I.-Nr.: 01015
NSK 3500 C+H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EINHELL NSK 3500 C+H

Inhaltszusammenfassung für EINHELL NSK 3500 C+H

  • Seite 1 Anlage nur von einem Fachbetrieb ange- schlossen und in Betrieb genommen werden. Sollte die Anlage einen anderen Standort erhalten oder entsorgt werden, darf die Demontage sowie die Entsorgung nur von einem Elektro- und Kälte-Fachbetrieb durch- geführt werden. NSK 3500 C+H Art.-Nr.: 23.658.10 I.-Nr.: 01015...

  • Seite 2: Inhaltsverzeichnis

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 2 Inhaltsverzeichnis Für den Benutzer und Fachmann 11. Sicherheitshinweise 12. Lieferumfang 13. Technische Daten 14. Teilebeschreibung 15. Fernbedienung vorbereiten 16. Funktionsbeschreibung der Fernbedienung 17. Einstellungen am Innengerät 18. Reinigungshinweise 19. Allgemeine Hinweise 10.

  • Seite 3: Lieferumfang

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 3 Kondenswasserabfluss kann es zu ordnungsgemäß elektrisch geerdet ist. Bei Wasserschäden kommen. schlechter oder falscher Erdung besteht die Gefahr von elektrischen Schlägen. Stecken Sie niemals Finger oder Gegenstände in die Luftein- und Luftaustrittsöffnungen. Der Überlassen Sie die kältetechnische Installation rotierende Lüfter kann zu Verletzungen führen.

  • Seite 4: Technische Daten

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 4 3. Technische Daten NSK 3500 C+H: Kühlleistung Watt 3500 Heizleistung Watt 3700 Energie Effizienz A (EER 3,27 / COP 3,46) Luftleistung max.: m3/h Abgeführte Feuchtigkeit Zeitschaltuhr Betriebsspannung V ~ Hz 220 - 240 / 50 Nennleistungsaufnahme Kühlen...

  • Seite 5: Teilebeschreibung

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 5 4. Teilebeschreibung Innengerät Außengerät Erläuterung zu Bild Teilebeschreibung: L: Heizen A: Lufteinlass M:Kühlen/Entfeuchten B: Deckel N:Betriebsanzeige C:Luftfilter O:Lufteinlass D:Gehäuse P: Luftauslassgitter E: Notschalter für Automatikbetrieb Q:Luftauslass F: Luftauslass G:Lamelle H:Netzleitung I: IR-Fernbedienung J: Kondenswasserschlauch K:Kältemittelleitung...

  • Seite 6: Fernbedienung Vorbereiten

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 6 5. Fernbedienung vorbereiten Batterien einlegen 1. Öffnen Sie den Batteriefachdeckel. 2. Setzen Sie zwei neue Batterien ein. Beachten Sie unbedingt die richtige Polarität. (+ / -) der Batterien. 3. Schließen Sie den Batteriefachdeckel. Hinweise! Verwenden Sie 2 St.
  • Seite 7 Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 7 Display 1 Anzeige „Gebläsegeschwindigkeit“ 2 Anzeige „Betriebsart“ 3 Anzeige „Temperatur“ 4 Anzeige „Schlafmodus“ 5 Anzeige „Lamellenverstellung“ 6 Anzeige „Zeitschaltuhr“ Fernbedienung - Kurzbeschreibung 1 Taste „Mode / Betriebsart“ Mit der Taste kann man die verschiedenen Betriebsarten auswählen.

  • Seite 8: Betriebsarten

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 8 6 LCD Anzeige Alle Einstellungen werden angezeigt. 7 Taste „Sleep / Schlaffunktion“ Drücken Sie die Taste 1x wird die Schlaffunktion eingeschaltet. Drücken Sie die Taste ein 2. Mal wird sie wieder ausgeschaltet. 8 Taste „T-ON / Zeiteinstellung Gerät ein“...
  • Seite 9 Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 9 B) Betriebsart Heizen 1. Drücken Sie die Taste “ON/OFF” um das Gerät einzuschalten. 2. Drücken Sie die Taste „MODE“ bis das Symbol für die Betriebsart „Heizen“ in der Anzeige erscheint. 3. Drücken Sie die Taste „Swing“ einmal. Es wird die Luftströmung auf / ab eingestellt.
  • Seite 10 Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 10 D) Betriebsart Automatik 1. Drücken Sie die Taste “ON/OFF” um das Gerät einzuschalten. 2. Drücken Sie die Taste „MODE“ bis das Symbol für die Betriebsart „Automatik“ in der Anzeige erscheint. Abhängig von der momentanen Raumtemperatur stellt das Gerät automatisch Kühlen, Gebläse oder Heizen ein.

  • Seite 11: Einstellungen Am Innengerät

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 11 F) Timereinstellungen (Zeiteinstellung, lässt Gerät automatisch Ein- oder Ausschalten) 1. Taste „T-ON / Zeiteinstellung Gerät ein“ Mit dieser Taste können Sie das Gerät automatisch einschalten lassen. Voraussetzung ist, dass das Gerät an der Spannungsversorgung angeschlossen ist.

  • Seite 12: Reinigungshinweise

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 12 8. Reinigungshinweise 6. Senken Sie die angehobene Klappe nach unten ab und lassen Sie sie in die Klappenhalterungen am Innengehäuse einrasten. Schließen Sie die Achtung! Klappe. Die Luftfilter sind einmal jährlich Schalten Sie vor jeder Reinigung das Gerät aus und auszutauschen.

  • Seite 13: Allgemeine Hinweise

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 13 9. Allgemeine Hinweise Phänomen Ursache Nach dem Drücken der Starttaste, läuft das Gerät Dies ist kein Fehler. Dadurch wird eine nach 3 Min. noch nicht an. erhöhte Stromaufnahme des Kompressors verhindert. Haben Sie also noch etwas Geduld. Beim Ein- Ausschalten sind knackende Geräusche Dies ist kein Fehler.
  • Seite 14 Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 14 Die Fernbedienung funktioniert nicht! (Achtung sie funktioniert nur im Bereich von 8 m vor dem Innengerät.) 1. Sind die Batterien noch gut? Austauschen! 2. Sind die Batterien richtig eingelegt? Auf richtige Polung achten! 3.

  • Seite 15: Wichtige Montagehinweise

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 15 Nachfolgende Seiten sind für den Fachmann bestimmt. 11. Wichtige Montagehinweise Wahl des Einbauortes der Innenanlage Die für die Installation vorgesehene Wand muss stabil sein und das Gerätegewicht tragen können. Luftstrom darf nicht blockiert werden. Die gekühlte Luft soll sich in jedem Abschnitt des Raumes verteilen.

  • Seite 16: Montagezubehör

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 16 12. Montagezubehör Vor Montage prüfen Sie bitte die Vollständigkeit des Montagezubehörs. 1 St. Montageplatte für Innengerät 1 St. IR-Fernbedienung 2 St. Batterie (Typ AAA 1,5V) 10 St. Schraube ST 4,2x25 1 St. Kondenswasserschlauch (L = 2m) 1 St.

  • Seite 17: Montageanweisungen

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 17 13. Montageanweisungen: ordentlich und sauber durchgeführt ist. 7. Sorgen Sie dafür, daß ausreichend Platz für spätere Reparaturen und Service ist. Vergewissern Sie sich, dass die vorhandene 8. Das Gerät sollte mindestens 1 m von Netzspannung mit der auf dem Datenschild ange- elektrischen Geräten und Installationen entfernt gebenen Netzspannung übereinstimmt.

  • Seite 18: Vor Der Montage

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 18 übereinstimmen. Wasserablaufschlauch zurück kann es zu Niemals die Installation an Plätzen mit Wasserschäden kommen. aggressiver Luft durchführen. Schieben Sie den zusätzlichen Ablaufschlauch Mindestabstände beachten (siehe Wichtige auf den Stutzen des am Innengerät vorhandenen Ablaufschlauches.

  • Seite 19: Leitungsumwicklung

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 19 Verwenden Sie anschließend passende Haken oben Gabelschlüssel und schrauben Sie die Verschraubungen fest an. Das dabei Wärmedämmung Haken unten auszuübende Drehmoment entnehmen Sie bitte nachfolgender Tabelle. Überprüfen Sie das Drehmoment mittels eines Mauerdurchbruch- Drehmomentschlüssels.

  • Seite 20: Evakuierung

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 20 triebnahme beauftragen Sie einen unserer Ser- Kühlbetrieb. vicepartner oder eine Klimafachfirma Ihrer Wahl. Folgenden Punkte werden geprüft: Achtung! Dichtigkeit der Kältemittelleitungen. 1. Servicearbeiten nur von Fachfirmen ausführen Gleichmäßiger Lauf des Kompressors und der lassen.

  • Seite 21: Konformitätserklärung

    E E U U z z a a a a r r t t i i k k l l . . declarå urmåtoarea conformitate cu linia direc- toare CE μi normele valabile pentru articolul. Klima-Splitanlage NSK 3500 C+H 87/404/EWG 98/37/EG R&TTED 1999/5/EG...

  • Seite 22: Garantieurkunde

    Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 22 GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der tie gilt für den Bereich der Bundesrepublik Deutschland oder der Übernahme des Gerätes durch den Kunden.
  • Seite 23 Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 23 D Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.
  • Seite 24 Anleitung NSK 3500 C+H_D 20.12.2005 13:54 Uhr Seite 24 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. EH 12/2005...
