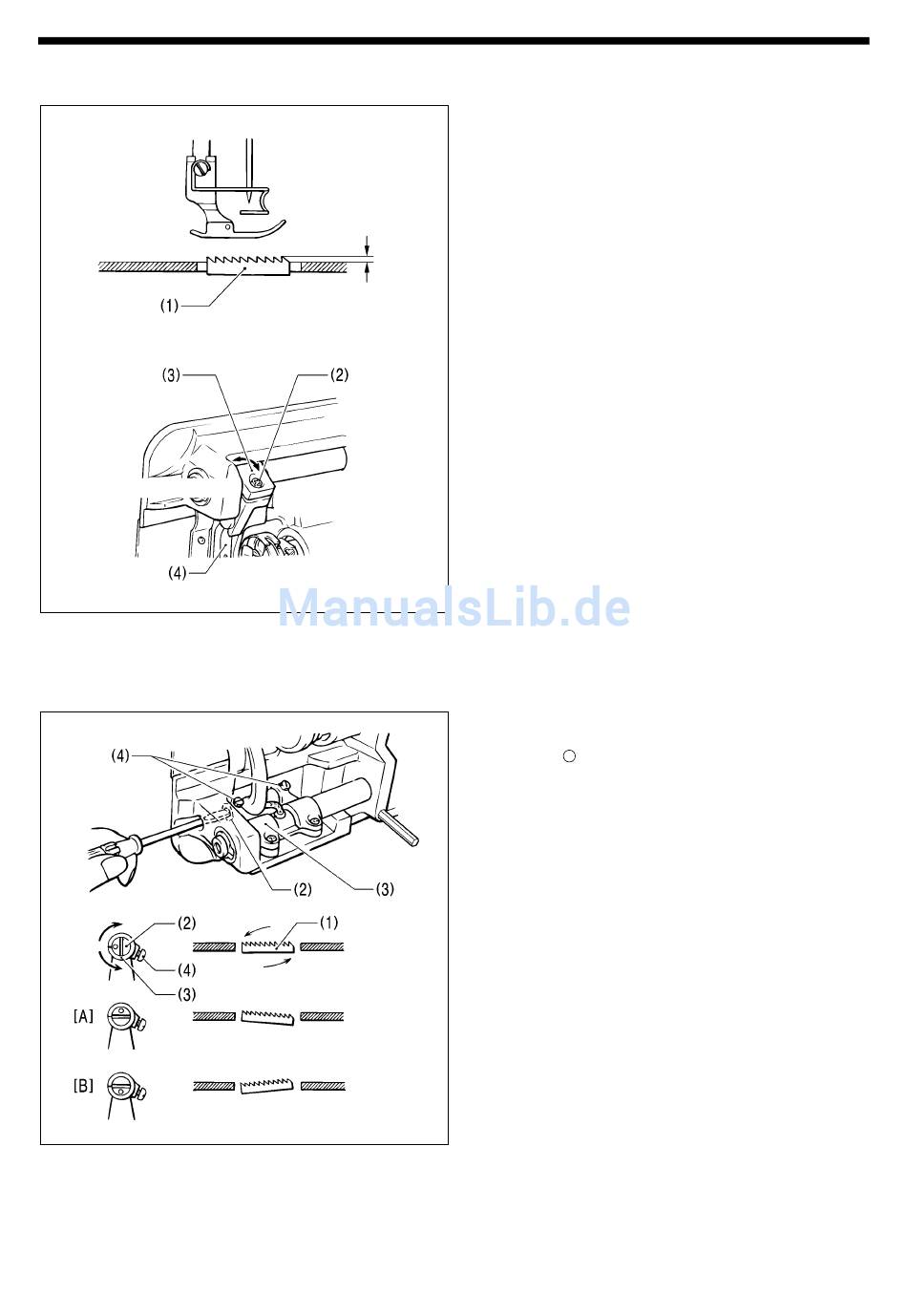

7-3. Einstellung Transporteurhöhe
Wird niedriger
7-4. Einstellung Transporteurwinkel
3862M
<-[]03>
0,8mm
<-[]03A>
1,0mm
<-[]05>
1,2mm
Wird höher
0543D
0544D
Standard
vorne
absenken
vorne
anheben
3865M
S-7000DD
Die Standardhöhe des Transporteurs (1), wenn er soweit wie
möglich über der Nadelplattenoberfläche angehoben wird,
beträgt 0,8 mm für -[]03- Spezifikationen, 1,0 mm für
-[]03A-Spezifikationen und 1,2 mm für -[]05- Spezifikationen.
1. Drehen Sie das Handrad bis der Transporteur (1) in die
höchste Position gehoben wird.
2. Kippen Sie den Maschinenkopf nach hinten.
3. Lösen Sie die Schraube (2).
4. Drehen Sie den Transporthebel (3), um den
Transporteurbalken (4) nach oben und unten zu bewegen.
5. Ziehen Sie die Schraube (2) an.
Der Standardwinkel des Transporteurs (1), wenn er sich in
seiner höchsten Position über der Nadelplatte befindet, ist,
wenn sich die „ " -Markierung auf der Welle in einer Linie mit
dem Transporthebel (3) befindet und sich der Transporteur
parallel zur Nadelplatte befindet.
1. Drehen Sie das Maschinenhandrad, um den Transporteur
(1) in die höchste Position über der Nadelplatte zu
bewegen.
2. Kippen Sie den Maschinenkopf nach hinten.
3. Lösen Sie die zwei Stellschrauben (4).
4. Drehen Sie die Welle (2) in die Pfeilrichtung innerhalb
eines Bereichs von 90° bezogen auf die Standardposition.
・ Um Faltenbildung zu vermeiden, senken Sie das
vordere Stück des Transporteurs (1) ab. (Abb. [A])
・ Um zu vermeiden, dass Materialien verrutschen, heben
Sie das vordere Stück des Transporteurs (1) an. (Abb.
[B])
5. Ziehen Sie die Stellschrauben (4) fest an.
HINWEIS:
Die Höhe des Transporteurs (1) ändert sich, nachdem
der Winkel angepasst worden ist, so ist es erforderlich,
die Höhe des Transporteurs (1) wieder anzupassen.
7. STANDARDEINSTELLUNGEN
30
