Color Pack; Hardware - SHINING 3D 3D EinScan Pro 2X Bedienungsanleitung

Wenn die Solid Edge SHINING 3D Edition-Software bereits installiert ist, klicken Sie in der Exscan Pro-Software
auf das Solid Edge-Logo, um die Solid Edge SHINING 3D Edition zu öffnen. Die gemeshten STL-Daten werden
auch direkt in einem neuen Teilprojekt in Solid Edge SHINING 3D Edition importiert. Auf dem USB-Laufwerk
befinden sich Videos von Reverse Engineering-Beispielen von EinScan-Scandaten, die mit Solid Edge SHINING
3D Edition verarbeitet wurden. Weitere Informationen zu Solid Edge finden Sie unter den folgenden Links:
Siemens Solid Edge Global Forum
See What's new in Solid Edge 2019
Find Solid Edge related tutorial video on YouTube channel

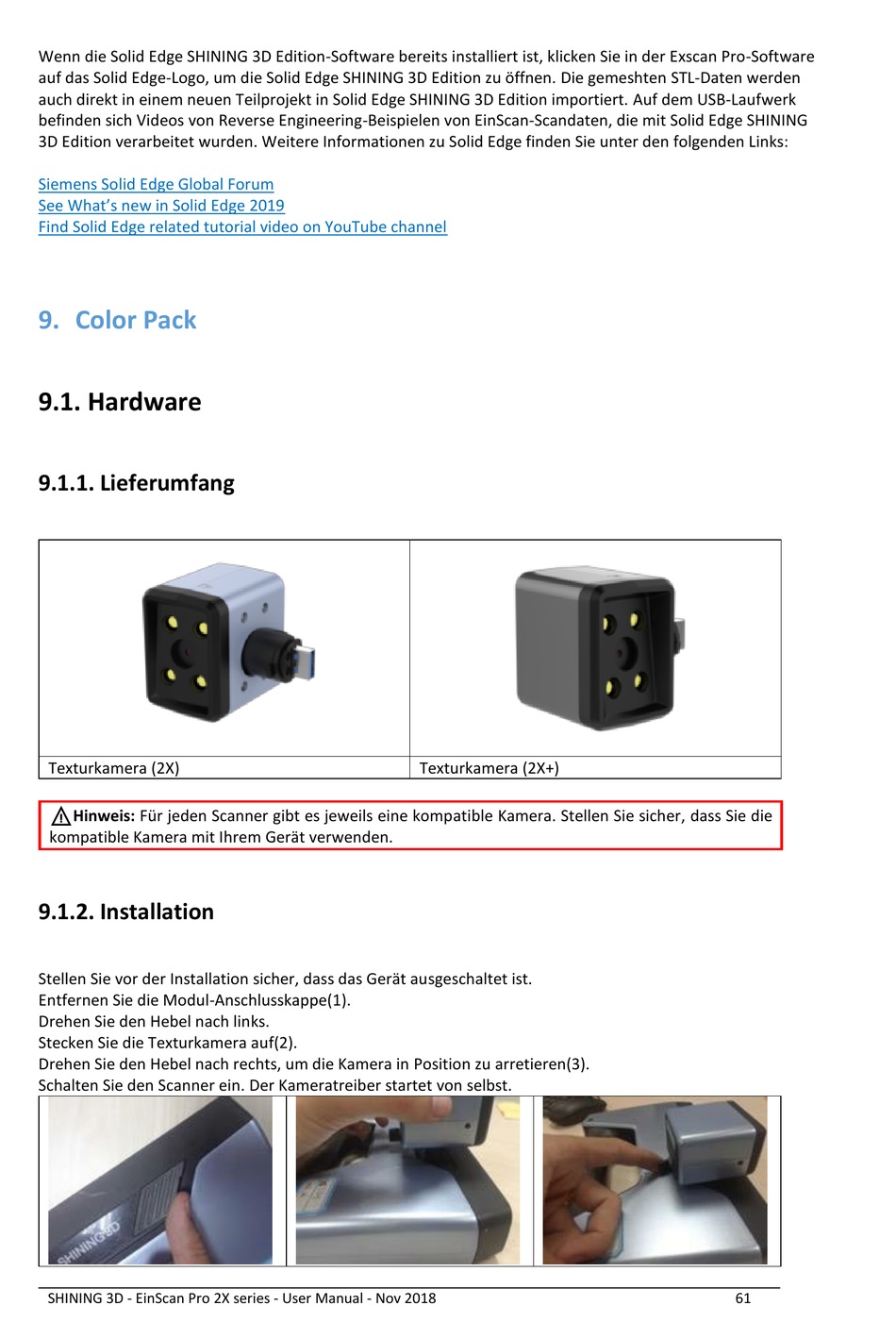

9. Color Pack

9.1. Hardware

9.1.1. Lieferumfang
Texturkamera (2X)
⚠Hinweis: Für jeden Scanner gibt es jeweils eine kompatible Kamera. Stellen Sie sicher, dass Sie die
kompatible Kamera mit Ihrem Gerät verwenden.
9.1.2. Installation
Stellen Sie vor der Installation sicher, dass das Gerät ausgeschaltet ist.
Entfernen Sie die Modul-Anschlusskappe(1).
Drehen Sie den Hebel nach links.
Stecken Sie die Texturkamera auf(2).
Drehen Sie den Hebel nach rechts, um die Kamera in Position zu arretieren(3).
Schalten Sie den Scanner ein. Der Kameratreiber startet von selbst.
SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018
Texturkamera (2X+)
61
