SHINING 3D EinScan HX Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SHINING 3D Anleitungen
  4. Scanner
  5. EinScan HX
  6. Benutzerhandbuch

SHINING 3D EinScan HX Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
EinScan HX
Benutzerhandbuch
September 2020
SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September
1
2020

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SHINING 3D EinScan HX

Inhaltszusammenfassung für SHINING 3D EinScan HX

  • Seite 1 EinScan HX Benutzerhandbuch September 2020 SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 2: Inhaltsverzeichnis

    WOLKENBEARBEITUNG39 7.6. SCHNEIDEBENE (wird nur im Laser-Scan-Modus verwendet)40 PROJEKT GROUP ............................. 42 8.1. PROJEKTE ERSTELLEN/IMPORTIEREN42 8.2. PROJEKTE ENTFERNEN/LÖSCHEN42 8.3. PROJEKTE AUSRICHTEN42 MESHING ................................44 9.1. MESH ERZEUGEN(wasserdicht/unwasserdicht)44 9.2. MESH-BEARBEITUNG45 SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 3 DATEN FORMATEN51 10.2. SKALEN-DATEN52 10.3. MESSUNG53 AKTIE DATA ..............................59 Drittanbieter Software ..........................60 MODELL PREVIEW ............................ 61 UNTERSTÜTZUNG UND CONTACT ..................... 62 14.1. Ein Ticket einreichen62 14.2. Kontakt63 SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

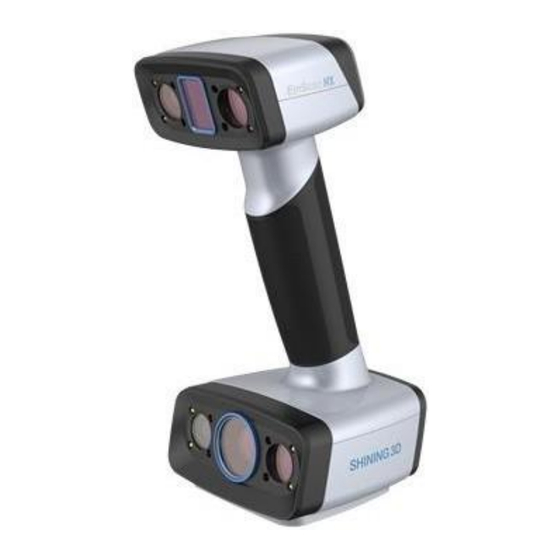

  • Seite 4 Der EinScan HX ist ein neu entwickelter handgeführter 3D-Scanner von Shining 3D. Er basiert auf der kombinierten Strukturlicht-Technologie von LED und Laser. EinScan HX ist mit einzigartiger Leistung des Scannens gemeinsame Objekte als die meisten Handheld-Struktur Licht 3D-Scanner können bei einer schnellen Scan-Geschwindigkeit mit Farbe Textur, und auch in der Lage, schwarze und glänzende Objekte, die nur Laser-3D-Scannen sind...
  • Seite 5 Dieses Handbuch enthält wichtige Informationen zum ordnungsgemäßen Betrieb des Produkts. Bitte vor dem Gebrauch lesen. WARNUNG EinScan HX verwendet einen Laser der Klasse II, wenn der Laser-Scan-Modus verwendet wird, der unter allen Bedingungen des normalen Gebrauchs augen- und hautsicher ist, aber ein längeres direktes Anstarren des Laserstrahls wird nicht empfohlen.

  • Seite 6: Systemanforderungen6

    Asus ZenBook Flip, Core i7, Nvidia MX250 mit 2Gb Arbeitsspeicher, Solid State Hard Rive, 16gb Lenovo Y520 15IKBM i7-7700hq, 16GB, gtx1060 Acer Predator PH317 i7, GTX1060, 16G RAM MSI - GS63VR 7RF stealth pro RAM 32G Alien ALW15M-R2726R ASUS ROG STRIX SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 7: Scanner Einrichten7

    Sie sie öffnen. Hinweis： Jeder Scanner hat eine eigene Seriennummer, die auf der Unterseite des Scanners angebracht ist. Es wird für die Wartung benötigt. Entfernen Sie es nicht. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 8 Seriennummer SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 9: Scanner-Gehäuse

    1.3.2. SCANNER-GEHÄUSE SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 10: Anschluss

    3. Stecken Sie den Netzadapter in das Anschlusskabel DC in Port 4. Stecken Sie das andere Ende des Netzkabels in eine Steckdose 5. Schließen Sie das andere Ende des Verbindungskabels an einen USB-3.0-Anschluss Ihres Computers an SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 11: Software Einrichten

    Wenn eine neue Version verfügbar ist, wird beim Starten der Software ein Popup-Fenster angezeigt, das Sie daran erinnert, Ihre Software auf die neueste Version zu aktualisieren. Klicken Sie zum Aktualisieren auf Ja ➢ Update-Erinnerung SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 12: Firmware-Update12

    Firmware-Update nach erfolgreicher Wiederherstellung erneut starten. 3. Wenn die Wiederherstellung fehlschlägt, schalten Sie den Scanner aus und schließen Sie ihn erneut an, um die Software für die Aktualisierung neu zu starten. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 13: Geräteaktivierung13

    Hinweis: Wenn die Aktivierung fehlschlägt, senden Sie eine Anforderung der Aktivierungsdatei an einscan_support@shining3d.com. mit Ihrer Seriennummer. Online-Aktivierung Klicken Sie auf diese Schaltfläche, um Folgendes anzuzeigen die lokale Aktivierung Lokale Aktivierung SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 14: Schnittstelle Und Parameter14

    Wenn das Gerät offline ist, d. h. der Scanner nicht mit dem PC verbunden ist, prüfen Sie bitte die Verbindung und klicken Sie auf die Schaltfläche "Verbindung aktualisieren", um die Verbindung wiederherzustellen. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 15: Einstellungen

    Menü zu öffnen. Dropdown-Menü Rückmeldung Wenn Sie Fragen oder Anregungen haben, teilen Sie uns diese bitte mit, indem Sie auf "Feedback" klicken. Bitte hinterlassen Sie Ihre E-Mail in "Meine E-Mail". SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 16 Wählen Sie die Sprache für die Benutzeroberfläche aus, klicken Sie zum Ändern auf "Übernehmen", ein Neustart der Software ist nicht erforderlich Über Für Versionsinformationen und Support wenden Sie sich bitte an einscan_support@shining3d.com. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 17: Einscan-Gemeinschaft

    Klicken Sie auf das Fragezeichen in der oberen rechten Leiste und öffnen Sie den Hilfemodus aus dem Dropdown-Menü. Dropdown-Menü Zeigt das Hilfewerkzeug an, das sich auf die aktuelle Schnittstelle bezieht. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 18 Sie sich bitte an den Support per E-Mail an einscan_support@shining3d.com. Nicht aktivieren Wenn die Aktivierung fehlschlägt, stellen Sie sicher, dass der Scanner gut angeschlossen ist. Wiederholen Sie die Aktivierung. Gerät lässt sich nicht aktivieren SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 19 (Rechtsklick auf dem Desktop). Unter 3D-Einstellungen verwalten > Programmeinstellungen, EXScan-Software hinzufügen. Ändern Sie dann den bevorzugten Grafikprozessor für dieses Programm. Wählen Sie NVIDIA-Prozessor. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern. Mehrere Grafikkarten erkannt SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 20 Grafikkarteneinstellungen für EinScan HX ändern SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 21: Software-Scan-Workflow

    AUSWÄHLEN, AUFLÖSUNG WÄHLEN AUFLÖSUNG AUSWÄHLEN, SCANAUSRICHTUNG HELLIGKEIT UNDABSTAND VORSCH EINSTELLEN WEITER SCAN STARTEN CLOUDS BEARBEI VOLLSTÄN DIGER SCAN NEUES/OF FENES PROJEKT PROJEK AUSRICHT MESH MESH- MESSUNG DATEN BEARBEITUNG SPEICHERN SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 22: Kalibrierung

    Reinigen Sie die Kalibrierplatine nur mit klarem Wasser, verwenden Sie keinen Alkohol oder chemische Flüssigkeiten 4.2. VORBEREITUNG ZUR KALIBRIERUNG Nehmen Sie die Kalibriertafel und das Positionspapier heraus. KalibriertafelPositionspapier 4.3. WIE MAN KALIBRIERT SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 23 Die Kalibrierung umfasst: ⚫ STANDARDKALIBRIERUNG SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 24 Scanner näher oder weiter an die Platine heran, bis der gesamte erforderliche Abstand erfasst ist. Position Position 2 Position STANDARDKALIBRIERUN Position 4 Position STANDARDKALIBRIERUNG Standardkalibrierung (Richten Sie den Scanner auf die Mitte der Platine) SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 25 Platine. Bewegen Sie den Scanner auf und ab, bis ein Foto im richtigen Abstand aufgenommen wurde. Ein Pop-up-Fenster "Weißabgleich erfolgreich" wird angezeigt. Klicken Sie im Pop-up auf Weiter, um in den Scanmodus zu gelangen. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 26 1. Es wird empfohlen, die Kundenkalibrierung bei täglichem Gebrauch zweimal pro Woche durchzuführen. 2. Bewegen Sie den Scanner mit einer gleichmäßigen und langsamen Geschwindigkeit. 3. Achten Sie darauf, die Kalibrierkarte zu schützen und sauber zu halten, keine Kratzer SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 27 Flecken auf der schwarzen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 28 Wenn die Positionen wie vorgeschlagen eingehalten wurden, führen Sie eine Neukalibrierung gemäß ⚫ den vorgeschlagenen Schritten durch. Wenn die Platine klar und sauber ist, ohne Kratzer oder Flecken ⚫ SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 29: Vor Dem Scannen

    5. VOR DEM SCANNEN 5.1. SCANNER-TASTEN Scan-Tasten 5.2. SCAN-MODUS Jetzt können Sie mit dem Scannen beginnen. Verwenden Sie EinScan HX, können Sie Rapid Scan durch Strukturlichtabtastung für einen schnellen Scan verwenden oder Laserscan durch Lasertriangulation, um etwas Schwieriges zu scannen. Scan-Modus...
  • Seite 30 Objekte werden? SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 31: Vorbereitung28

    Objekten anbringen Merkmalen oder sich Markieren/Zeichnen auf der Texturausrichtung auswählen wiederholenden Oberfläche zum Hinzufügen Merkmalen Merkmale Setzen Sie Markierungen auf Globale Markerausrichtung Dünnwandige Objekte und um den wählen Objekte SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 32 Markierungen nicht erkannt werden. Objekt mit Markern ⚠WARNUNG ⚫ EinScan HX verwendet einen Laser der Klasse II, wenn der der unter allen Bedingungen des normalen Gebrauchs Laser-Scan-Modus verwendet wird, augen- und hautsicher ist, aber ein längeres direktes Anstarren des Laserstrahls wird nicht empfohlen.

  • Seite 33: Project

    NON-TEXTURE SCAN: Der Scan wird ohne Farbe erstellt. Hinweis: Die Texturabtastung setzt voraus, dass die Objekte eine farbige Texturoberfläche haben, und es dauert länger, bis die Daten beim Vermaschungsvorgang verarbeitet sind. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 34 Achten Sie beim Scannen darauf, dass mindestens 4 Marker in jedem Bild aufgenommen werden können. Beispiel für die Verwendung des hybriden Abgleichs Farbenprächtig nicht bunt Volltonfarbe Hoher Farbkontrast Texturabgleich Ergebnis: Ergebnis der Texturausrichtung： ⭐⭐⭐ ⭐ SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 35 Wenn Sie die Texturausrichtung auswählen, halten Sie den Scanner so, dass er sich gleichmäßig bewegt. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 36 Markierungsrahmen auf dem Objekt einrichten, es per Markierungsausrichtung scannen Speichern des Punktmodells in einer .asc- oder .p3-Datei Neue Projektgruppe und Markerausrichtung öffnen Importieren Sie die gespeicherte .asc- oder .p3-Datei Scannen Sie das Objekt SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 37 Die Scans werden alle gemäß der globalen Markerdatei ausgerichtet Datei mit globalen Markern öffnen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 38: Scan-Einstellung33

    Cursor unter der Kameravorschau nach links (-) oder rechts (+) ziehen . Schne Zu hell (X) Gut (√) Zu dunkel (X) ller Scan Kamera fenster Vorscha Display Laser Zu hell oder zu dunkel Gut (√) Einstellung der Helligkeit Scan SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 39 Laserspuren und Markierungen nicht erkannt werden, werden nur wenige Daten erfasst. Der Abstand und die Helligkeit müssen manuell eingestellt werden. Laser- und LED-Helligkeit ändern sich entsprechend, wenn Helligkeit auf angepasst. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 40: Andere Einstellungen Im Schnelldurchlauf

    Sie zwar immer noch eine flache Oberfläche scannen, aber es kommt zu einer Fehlausrichtung. Ebenenerkennung EIN, wenn nicht genügend Features zum Ausrichten vorhanden sind Sonstiges scannen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 41: Andere Einstellungen Im Laserscan

    Dateneinstellung: Beim Scannen eines schwarzen, glänzenden Objekts, bei dem die Helligkeit bereits bis an die Grenzen eingestellt ist, werden immer noch sehr wenige Daten erfasst. Bitte drehen Sie den Dateneinstellungscursor von links nach rechts Rauschen. Sonstiges scannen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 42: Scan

    Klicken Sie in der Software auf Start oder drücken Sie die Play-Taste, um den Vorschaumodus zu verlassen und den Scan zu starten 7.3. WIEDERAUFNAHME DER ABTASTUNG NACH VERLUST DER VERFOLGUNG SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 43 Wenn der Scanner häufige Merkmale nicht erfassen kann (wenn die Merkmalsausrichtung ausgewählt ist), genügend Markierungen fehlen (wenn die Markierungsausrichtung ausgewählt ist oder unter Laserscan) oder bei unklarer Textur (wenn SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 44: Point Cloud Generieren (Nur Bei Rapid Scan)

    Die Optimierung beinhaltet eine Neuausrichtung der Daten durch Neuberechnung. Punktwolke erzeugen Beim Scannen nach Merkmalen können Hybrid, Texturausrichtung, Qualität und Geschwindigkeit als Priorität für die Punktwolkenoptimierung gewählt werden. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 45 Textur ein-/ausblenden (wenn Color Pack angeschlossen ist) Klicken Sie auf die Schaltfläche, um zwischen der Anzeige und dem Ausblenden der Textur zu wechseln. Beenden Sie die Bearbeitung Alles widerrufen und Bearbeitung beenden SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 46: Schneidebene (Wird Nur Im Laser-Scan-Modus Verwendet)

    Verschieben： Klicken Sie mit der linken Maustaste auf die Mitte der Schnittebene, um sie entlang der normalen Schnittrichtung zu verschieben Ebene Drehen: Klicken Sie mit der linken Maus auf die Kante der Schnittebene, um die Schnittebene zu drehen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 47 Normal umkehren, Daten löschen (Markierungen können nicht gelöscht werden) Der Betrieb der Schneidebene ist nur im Rahmen des aktuellen Projekts möglich. Scannen mit Schnittebene: Es kann nur eine Seite der Schnittebene gescannt werden. Schnittebene ist SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 48 Klicken Sie auf diese Schaltfläche, um die Schnittebene zu verlassen und alle Ausgaben unter der Schnittebene zu speichern Klicken Sie auf diese Schaltfläche, um die Schnittebene zu verlassen und alle Ausgaben unter der Schnittebene abzubrechen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 49: Projekte Erstellen/Importieren42

    Klicken Sie auf "Löschen" oder klicken Sie mit der rechten Maustaste und "Löschen", um das/die ausgewählte(n) Projekt(e) aus der Projektstruktur und dem lokalen Ordner zu löschen. 8.3. PROJEKTE AUSRICHTEN SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 50 Ausrichtungen abzubrechen Klicken Sie auf Weiter, um die Ausrichtung zu bestätigen und mit der Abgleich-Schnittstelle Ziehen Sie ein Projekt in das Schwebe- und Festfenster und legen Sie es dort ab SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 51: Meshing

    2,5 Millionen Dreiecke Keine Optimierung Wenn die Projekte alle mit Textur sind, ist die Option "Datenoptimierung" nicht ➢ verfügbar. Die Software wird die Daten standardmäßig einfach darstellen. Mesh-Modus Wasserdicht Nicht wasserdicht SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 52 Alle Löcher werden automatisch gefüllt. Das nicht geschlossene Modell bleibt so, wie es Die Daten gescannt wird. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 53: Mesh-Bearbeitung45

    Wählen Sie Sichtbar, um Daten nur in der Sichtbar auswählen Vorderansicht auszuwählen Wählen Sie Durch, um ⑧Farbe ausblenden/anzeigen Daten durchgängig auszuwählen Klicken Sie auf die Schaltfläche Ende, um zum Nachbearbeitungsmenü zurückzukehren SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 54: Löcherfüllung

    Normalen der letzten Reihe von Dreiecken, die den Rand bilden CURVATURE berechnet die Lösung unter Berücksichtigung der Punktposition und der ⚫ Normalen der 2 letzten Dreiecksreihen, die die Begrenzung bilden Wirkung der Krümmung, Tangente oder Ebene SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 55 Kanten geglättet. Das Beispiel der Glättung vor und nach der Glättung wird unten gezeigt. Wenn Sie die Funktion 2 Mal ausführen, werden die glattes Menü Daten zweimal geglättet. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 56: Netzoptimierung

    Menü Netzoptimierung, klicken Sie erneut, um das Menü zu schließen. gibt Verhältnisoptionen Netzoptimierung. Die Verarbeitungszeit ist Menü Netzoptimierung unterschiedlich. Unten sehen Sie das Ergebnis von 3 verschiedenen Verhältnissen. Original Maschenoptimierung-10 Maschenoptimierung-50 Netzoptimierung-100 SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 57: Vereinfachung

    Texturdatei. Dadurch wird die manuelle Bearbeitung der Textur viel bequemer, wenn Sie die Textur in einer Software eines Drittanbieters bearbeiten möchten. Diese Option hat keinen Einfluss auf die Textur selbst. Textur-Layout-Optimierung SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 58 Keine Textur-Layout-Optimierung Optimierung des Textur-Layouts Anmerkungen: TLO benötigt eine längere Berechnungszeit TLO wird nur bei OBJ-Ausgabe verwendet Das TLO-Ergebnis ist bequemer für die manuelle Bearbeitung der Textur SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 59: Daten Exportieren

    Mesh, scan.ob Künstlerische Anwendungen ◆ (getrennt) Textur & 3D-Wiedergabe ◆ Anpassung scan.jpg Kompatibilität mit den meisten ◆ Datei scan.mt Geweben Bearbeitungssoftware Masche scan.ply Niedriger Speicher ◆ Einfache Texturbearbeitung ◆ SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 60 Masche scannen.3mf Niedriger Speicher ◆ Kompatibilität mit Microsoft ◆ malen3d Nein Position der scannen.p3 GlobaleMarkerdat ◆ Markierung in der EinScan- Software Messung des Markers ◆ Position SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 61 Standardmäßig ist der Maßstab 100 % und wird mit Millimetern als Referenz exportiert. Die Wertanzeige stellt die Abmessungen des kleinsten Kästchens dar, das die an der Bezugsachse orientierten Daten enthält. Skalenfenster Skalenergebn SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 62 Die erstellten Merkmale werden grau angezeigt, das ausgewählte Merkmal wird rot dargestellt. Klicken Sie in der Merkmalsliste auf die Schaltfläche "Löschen", um das Merkmal zu entfernen (die Aktion "Löschen" kann nicht rückgängig gemacht werden). SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 63 Feature- Punkt; Wählen Sie in der Auswahlliste einen ⚫ der Punkte aus, um ihn neu zu wählen Feature-Erstellung fehlgeschlagen! Fehlercode 6= die Punkte Ebene ausgewählt werden, sind kolinear SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 64 Bereich auszuwählen, drücken Sie ctrl+ Beste LMB, um die Auswahl aufzuheben Passform Die erzeugte Ebene ist die Position mit ⚫ der kleinsten Abweichung vom gewählten Bereich Methode zum Erzeugen der Ebene empfehlen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 65 Transformation zu bestätigen Tipps: Start ab Datenreposition (Offset auf 0,0,0) ⚫ Rotationen vor der Transformation bearbeiten ⚫ Ändern Sie die Ansichtsnormale zu einer Bezugsebene, um den entsprechenden Winkel zu ändern ⚫ SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 66 Punkt mit dem Ursprungspunkt (Koordinate 0,0,0) übereinstimmt Klicken Sie auf Ausrichten, um die Transformation durchzuführen Daten nach 3-2-1-Bewegung Klicken Sie zum Abbrechen auf Zurücksetzen Klicken Sie auf Übernehmen, um die Umwandlung zu bestätigen. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 67 Menü Fläche VOLUME Dieses Werkzeug berechnet das Volumen, das in einem Netz enthalten ist. wasserdichten Sie liefert das Volumen in mm^3 und die Koordinaten der kleinsten Box, parallel zu den SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 68 Koordinaten, die alle Daten enthält. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 69 Menü Lautstärke Vergewissern Sie sich vor der Berechnung, dass die Datei ist (keine Löcher). wasserdicht Datei nicht wasserdicht Alarm SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 70 Sie sich das freigegebene Modell unter http://sketchfab.com Anmerkungen: Sketchfab-Basistarifkonten können Daten weniger als 50M hochladen, während Pro-Tarifkonten mit einem Maximum von 200M freigegeben werden können. Daten werden .STL gespeichert, enthalten KEINE Textur SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 71: Software Von Drittanbietern

    Designumgebung. Solid Edge ist ein Konstruktionswerkzeug von SIEMENS PLM Software. In Zusammenarbeit mit SIEMENS PLM Software können EinScan-Anwender die Solid Edge SHINING 3D Edition nutzen, die Reverse Engineering, generatives Design (optional modular) und Simulation (optional modular) mit CAD-Funktionen in einer Plattform vereint.

  • Seite 72: Modell Vorschau

    Mesh-Software-Editor, oder das Hochladen zu Sketchfab. Anmerkungen: Um eine texturierte OBJ-Datei zu laden, stellen Sie sicher, dass die MTL- und JPG-Dateien denselben Namen tragen und sich im selben Ordner befinden wie die OBJ-Datei. SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...

  • Seite 73: Support Und Kontakt

    Sie eine E-Mail direkt an einscan_support@shining3d.com Melden Sie sich mit Ihrem Konto an. Klicken Sie in der Registerleiste auf Neues Ticket, um ein Ticket einzureichen und den Status zu prüfen SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
  • Seite 74 Add: Breitwiesenstraße 28, 70565, Stuttgart, Deutschland Region Amerika SHINING 3D Technologie Inc. Francisco, Vereinigte Staaten Telefon: +1 415 259 4787 Add: 1740 Cesar Chavez St. Unit D. San Francisco, CA 94124 SHINING 3D - EinScan HX 1.0.2.1 - Benutzerhandbuch - September 2020...
