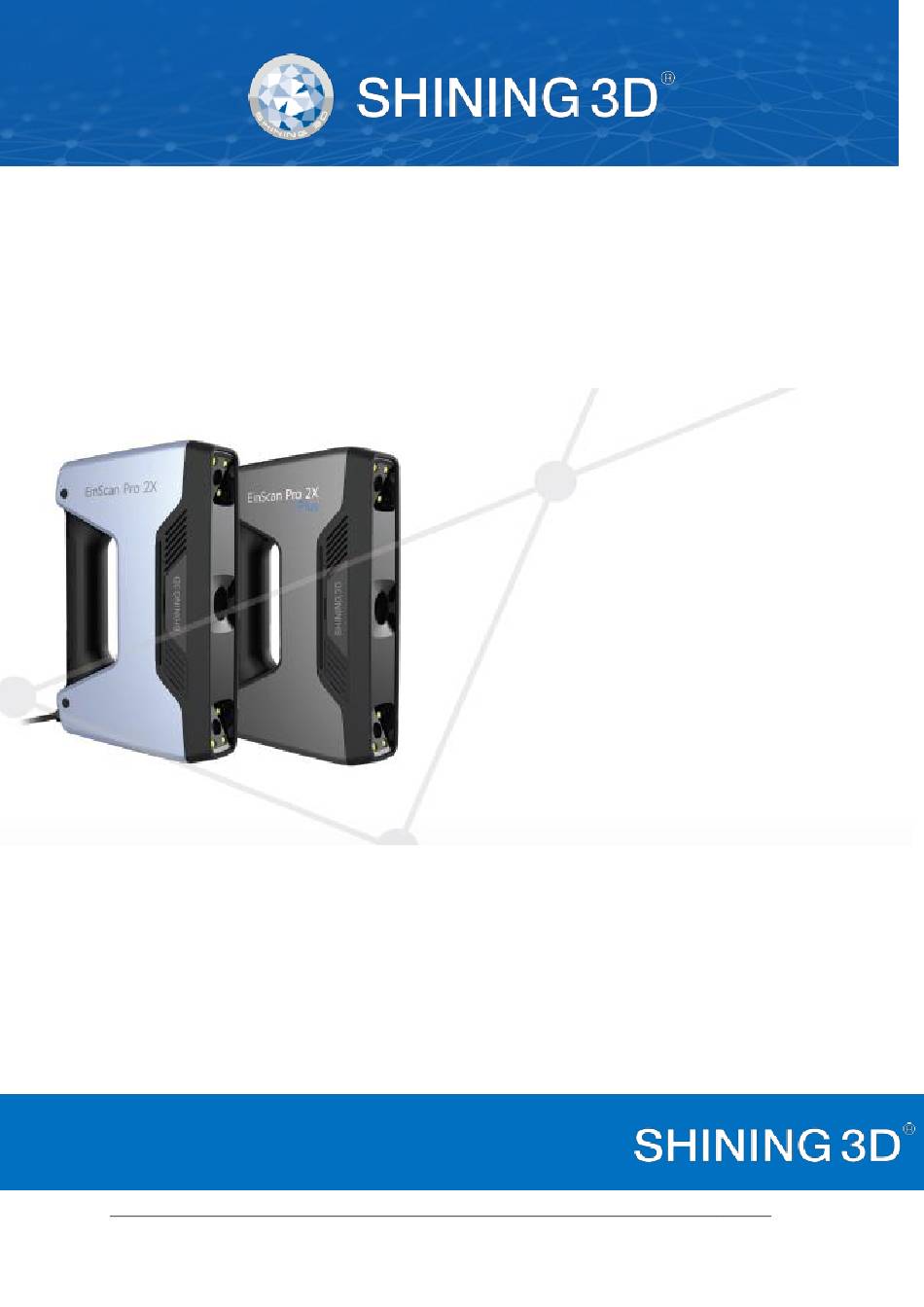

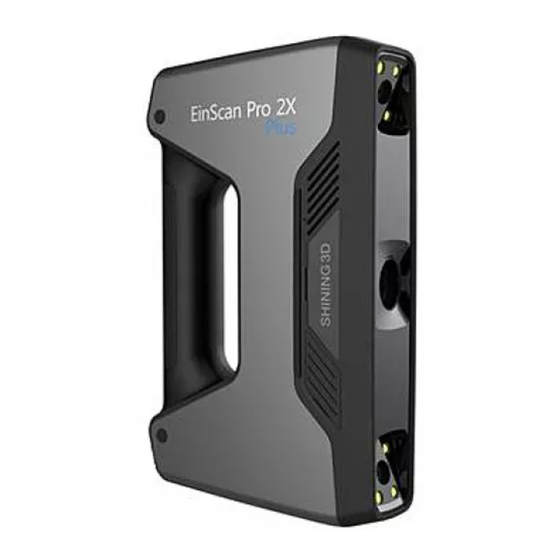

- Seite 1 Bedienungsanleitung EinScan Pro 2X/2X Plus EXScan Pro Software November 2018 SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 2: Inhaltsverzeichnis
Scannen ..........................70 10.4. Drehteller-Schritte ........................70 10.5. Ausrichtungsbedingungen ...................... 70 Support und Kontakt ........................74 11.1. User Community ........................74 11.2. Kontaktieren Sie uns! ......................76 SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 3: Über Shining3D
Bitte lesen Sie dieses Dokument gründlich um den Scanner reibungslos anwenden zu können. Sollten Sie weitere Fragen haben, die über den Inhalt dieser Bedienungsanleitung hinausgehen, wenden Sie sich bitte per E-Mail an einscan_support@shining3d.com SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 4: Hardware
Scanbereich 208*136mm——312*204mm Tiefenschärfe ±100 mm Arbeitsentfernung 510mm Lichtquelle Marker Ausrichtung, Marker Ausrichtung Drehtellermarkierungen, Feature Ausrichtung Marker, Feature, Ausrichtungsmodus (Referenzpunkte) Feature, Markers, (geometrische Manuelle Ausrichtung Manuelle Ausrichtung Eigenschaften) SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 5: Einscan Pro 2X
Transparente, reflektierende oder dunkle Objekte vor dem Scannen mit Sprühkreide versehen. Texturaufnahme Datenausgabe für Ausgabe von geschlossenem 3D-Modell geeignet für direkten 3D-Druck Druck Ausgabeformate OBJ, STL, ASC,PLY,3MF,P3 Gewicht 1.13 kg (inklusive USB3.0 Kabel) Unterstützte Win7/Win8/Win10 Betriebssysteme 64bit SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 6: Hardware
NVIDIA GTX770 oder höher >4GB Arbeitsspeicher (RAM) 16GB oder mehr Mindestens USB 3.0 1.5. Aufbau Hardware set-up Verbinden Sie den Scanner mit einem USB 3.0 Port (1) SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 7 Kabelclip verwenden um das Kabel am Tisch zu befestigen und Störungsmeldungen zu vermeiden. Kabel mit Clip Nachdem Sie den Scanner an den Computer angeschlossen haben sollte er wie folgt im Gerätemanager angezeigt werden: Anzeige des Scanners im Gerätemanager SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 8: Software
Durch Doppelklick auf das Installationspaket akzeptieren Sie, dass durch die Software Änderungen an Ihrem Computer vorgenommen werden. Wählen Sie sie Installationssprache und klicken Sie anschließend auf ´OK`. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 9 Wählen der Installationssprache Folgen Sie den Anweisungen im Fenster. Um EXScan Pro installieren zu können, müssen Sie der Endnutzervereinbarung zustimmen. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
- Seite 10 Akzeptieren Sie die Datenschutzerklärung durch setzen des Häkchens. Wählen Sie Standardinstallationspfad oder klicken Sie den Browserbutton um einen Installationspfad auszuwählen. Der Standardinstallationspfad wird empfohlen. Warten Sie auf den Abschluss der Installation. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 11: Deinstallation
Nach der Installation wird auf dem Desktop eine Verknüpfung der Software angezeigt. Die Verknüpfung im Startmenü sieht wie folgt aus: EXScan Pro im Startmenü 2.3. Deinstallation Klicken Sie im Startmenü auf ´Deinstallieren´ wenn die Software geschlossen ist. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 12: Update
Stellen Sie sicher, dass Sie die aktuellste Version der Software verwenden. Ist eine neue Version verfügbar, werden Sie über ein Pop-up Fenster in der Software darüber informiert. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 13: Geräteaktivierung
Wenn Sie das Gerät zum ersten Mal nutzen, müssen Sie zuerst die Hardware aktivieren. Aktivierungsmanager Wenn ihr Computer mit dem Internet verbunden ist, klicken Sie ´Onlineaktivierung´. Klicken Sie ´OK` um fortzufahren SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 14 Speichern Sie die PLE-Datei auf Ihrem PC und klicken dann ´i´ um die Lokale Aktivierung anzeigen zu lassen. Klicken Sie “ ” um die lokale Aktivierung zu starten. Wählen Sie die gespeicherte PLE-Datei und klicken Sie auf ´Öffnen´. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 15: Oberfläche Und Parameter
Löschen um ausgewählte Daten zu löschen ESC um das aktuelle Fenster zu schließen Durch Klicken auf die Menüpunkte können Sie bequem durch das gesamte Scanmenü navigieren. Navigationsleiste SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 16: Einstellungen
Um unsere Produkte kontinuierlich zu verbessern sind wir auf Ihr Feedback angewiesen. Die Informationen die hierbei gespeichert werden beinhalten weder Ihre persönlichen Daten noch Scan-Daten und sind Dritten nicht SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 17: Einscan Community
User Community Plattform für EinScan-Nutzer für Garantie- und Servicefragen 2.6.4. Hilfemodus ⚫ Hilfemodus öffnen Klicken Sie auf den Fragezeichen-Button rechts oben in der Menüleiste und öffnen Sie den Hilfemodus im Dropdown Menü. Dropdown Menü SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 18 Ein Popup benachrichtigt den Benutzer über Hardware- oder Konfigurationsprobleme. Überprüfen Sie die Software und starten Sie sie erneut. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Support, indem Sie eine E-Mail an einscan_support@shining3d.com senden. Aktivierungsfehler SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
- Seite 19 Wird das Gerät als Offline angezeigt, heißt das üblicherweise dass das Gerät nicht mit dem PC verbunden ist. Kontrollieren Sie die Verbindung und starten Sie die Software neu. Gerät offline oder nicht Verbunden Offlinestatus in der Navigationsleiste Erweiterungsmodul für Funktion erforderlich SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 20: Kalibrierung
Kalibriermodus. Sie können auch Kalibrierung in der Navigationsleiste auswählen, um den Kalibrierungsprozess später aufzurufen. Kalibrieroberfläche 3.2.1. Kalibrierung der Kamera Scannen Sie die schwarze Seite der Kalibrierplatte. Folgen Sie dem Anleitungsvideo durch die 5 Schritte der Kalibrierung. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 21 Halten Sie den Scanner während der Kalibrierung horizontal und nicht parallel zur Kalibrierplatte. ⚫ Bewegen Sie die Platte nicht während der Scanner aufnimmt Nachdem alle Bilder einer Position aufgenommen wurden leitet die Software automatisch den nächsten Schritt ein. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 22: Hd Kalibrierung (Nur 2X)
Ist keine weitere Kalibrierung erforderlich wird die Scanmodus Auswahlleiste angezeigt. 3.2.2. HD Kalibrierung (Nur 2X) HD Kalibrierung erfolgt mit der Rückseite der Kalibrierplatte. Folgen Sie den Anweisungen um die verschiedenen Positionen zu erfassen. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 23: Genauigkeitsüberprüfung
Entfernungsmesser grün gefüllt ist. Folgen Sie den Anweisungen auf dem Video und auf dem Bildschirm, um die verschiedenen Bilder aufzunehmen. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 24 Kehren Sie zur Auswahlseite für den Scanmodus zurück, indem Sie auf "Weiter" klicken. ⚠Hinweis: Diese Genauigkeitsüberprüfung folgt keinem zertifizierten Protokoll. Der berechnete Fehler kann nicht als Kalibrierungszertifikat verwendet werden. Alle Geräte werden im Werk geprüft. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 25: Vor Dem Scannen
(Kontrollieren Sie die Anzahl der Marker in der Kameraansicht). (2) Bringen Sie die Referenzpunkte in einem zufälligen nichtlinearen Muster an (siehe Beispiel unten). (3) Referenzpunkte müssen flach aufgeklebt sein. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 26: Scanmodus Auswählen
Vor dem Scanner transparenter, reflektierender oder schwarzer Objekte müssen diese mit Sprühkreide versehen werden um ein reibungsloses Scannen zu ermöglichen. 4.3. Scanmodus auswählen EinScan Pro 2X Plus SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 27 EinScan Pro 2X Die obigen Tabellen enthalten Empfehlungen für die Auswahl des Scanmodus. Bitte beachten Sie die ebenfalls aufgeführten technischen Einschränkungen jedes Modus´. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 28: Scanablauf
In diesem Modus werden Scanner und Objekt während eines einzelnen Scans fixiert. Die relative Position zwischen Scanner und Objekt kann geändert werden, um verschiedene Bereiche des Objekts in getrennten SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 29: Einrichten
GMF können gelöscht werden. 5.1.2. Arbeitsabstand Passen Sie den Abstand zwischen Objekt und Gerät an. Stellen Sie sicher, dass der Scanner sich während des Scannens nicht bewegt. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 30: Helligkeit Anpassen
Verwenden Sie HDR, um ein Objekt mit einer kontrastreichen Textur zu scannen. Bei jedem einzelnen Scan dauert die Aufnahme länger. Schalten Sie HDR ein, um Kontrasttexturen zu scannen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 31: Im Fixed Mode Scannen
⑦Ctrl + Linke Maustaste: Ausgewählte daten abwählen!!! Ausgewählte Daten abwählen Auf Symbol oder `Löschen` auf der Tastatur klicken um ausgewählte Daten zu löschen Rückgängig Nur zuletzt gelöschte Daten können erneut angezeigt werden SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 32: Bearbeitung
SHIFT + Linke Maustaste zum Auswählen von mindestens 3 nicht kollinearen entsprechenden Punkten in den 3D-Vorschaufenstern für die manuelle Ausrichtung (siehe unten). Auswahl von 3 Punkten um die Daten auszurichten SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 33: Aktuellen Scan Löschen
Feature-Ausrichtung ist bei der Installation mit HD Prime Pack aktiviert. Daher sind beim Scannen von Objekten mit markanten geometrischen Eigenschaften im HD-Scan-Modus keine Marker erforderlich. ⚠Hinweis: Texturaufnahme ist im HD/HD Prime Mode nicht möglich. 6.1. Wichtige Funktionen des Handscanners SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 34: Vor Dem Scannen
Punktentfernungseinstellung von 0,2 mm bis 3,0 mm zu wählen. Klicken Sie auf Durchsuchen, um eine Global Marker File (GMF) als .ASC, .TCT oder .P3 zu importieren. Durchsuchen um GMF zu laden SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 35: Scanen
Der Vorschaumodus wird jedes Mal gestartet, wenn ein neues Projekt erstellt oder ein vorhandenes Projekt importiert wird. ⚫ Nach dem Beenden der Vorschau und dem Starten des Scans muss der Vorschaumodus nicht SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 36: Helligkeit
Auf dem Scanner werden die Informationen auf der farbigen LED angezeigt. Passen Sie die Scannerposition an, bis die Entfernungsmesserfarbe grün wird. Untergrenze (mm) Optimaler Abstand (mm) Obergrenze (mm) Zu nah Optimal Zu weit 6.3.3. Helligkeit Doppelklick Belichtungskorrekturmenü SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 37 Halten Sie den Scanner während des Scannens senkrecht zur Oberfläche, halten Sie den Abstand im richtigen Bereich und stellen Sie die Helligkeit in Abhängigkeit vom Umgebungslicht und Textur des Objekts ein. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
- Seite 38 Wenn die Positionsaufnahme fehlschlägt, wird die Warnmeldung “Track lost” angezeigt. Sie müssen zu einem Bereich mit zuvor aufgezeichneten Markierungen (Referenzpunkten) zurückkehren, um das Tracking wieder herzustellen und den Scanvorgang fortzusetzen. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 39: Pausenmenü
Sie Daten aus um Bearbeitungswerkzeuge zu verwenden. 6.4.2. Bearbeitungsmenü SHIFT + Linke Maustaste：Wählen Sie einen gescannten bereich aus. Dieser wird rot markiert angezeigt (siehe unten). Ctrl + Linke Maustaste: Ausgewählte Daten abwählen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 40 ⚠Hinweis: Im Handheld Mode können Markers nicht gelöscht werden. Bearbeitung beenden Den Haken-Button klicken um die Bearbeitung zu beenden und im Projektordner zu speichern und zurück zum Pausenmenü zu gelangen. Bearbeitung speichern oder abbrechen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 41: Rapid Mode
Der Rapid Mode kann für Objekte von 30 mm bis 4 m verwendet werden. Mit dem Rapid Mode können Sie effizient große Scans erstellen. In diesem Beispiel ist die Statue 1 m * 1,5 m * 1,5 m groß. Scanbeispiel im Rapid Mode SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 42: Wichtige Funktionen Des Handscanners
Ihrer Wahl gespeichert. Klicken Sie auf "Neues Projekt", geben Sie den Projektnamen ein und klicken Sie auf "Speichern", um das Fenster für die Scanparameter aufzurufen. Projektoberfläche Rapid Mode Scanparameter Menü SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 43: Operation Mode
Auflösung erzeugen. Der Aufnahmevorgang wird mit Lightning + Refine schneller ausgeführt, mit Classic ist die Datenverarbeitung jedoch wesentlich schneller. Scangeschwindigkeit: Lightning = Lightning +Refine > Classic Datenauflösung: Classic = Lightning + Refine > Lightning SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 44: Auflösung
Bei hoher Auflösung ist die Datenausgabe langsam. Bitte haben Sie etwas Geduld. ⚫ Wenn Sie ein Projekt importieren und den Scan fortsetzen, entsprechen die Scauflösung und der Ausrichtungsmodus der vorherigen Einstellung des importierten Projekts. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 45: Scannen
⚫ Nach dem Starten des Scannens muss der Vorschaumodus nicht erneut aufgerufen werden. ⚫ Um den Vorschaumodus in einem aktuellen Projekt erneut zu zeigen einfach erneut öffnen. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 46 Passen Sie die Scannerposition an, bis die Entfernungsmesserfarbe grün wird. Untergrenze (mm) Optimaler Abstand (mm) Obergrenze (mm) Zu nah Optimal Zu weit 7.3.3. Helligkeit Doppelklick Belichtungseinstellungsmenü wählen/verlassen. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 47: Mit Dem Scannen Beginnen
Stellen Sie während dem Scannen sicher, dass der Scanner vertikal zur zu Scannenden Oberfläche gehalten wird. Achten Sie auf den optimalen Scanabstand (grünes Licht) und passen Sie die Belichtung den Lichtverhältnissen der Umgebung und der Textur des Objekts an. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 48 Daten werden die Marker in grün angezeigt. Die grüne Fläche zeigt, wo der Scanner aktuell Daten aufnimmt. Zur Datenaufnahme müssen mindestens 4 Marker (Referenzpunkte) aufgenommen werden. Diese werden im Beispiel unten in rot angezeigt. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
- Seite 49 Eigenschaften wird eine Meldung mit der Empfehlung zur Anbringung von Markern angezeigt. Meldung mit der Empfehlung zum Anbringen von Markern Mit “Flat objects” sind Bereiche eines Objekts ohne ausreichende geometrische Eigenschaften gemeint. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 50: Pausenmenü
⑥Shift + Linke Maustaste: Daten auswählen ⑦Ctrl + Linke Maustaste: Daten abwählen Ausgewählte Daten löschen Schaltfläche oder „Löschen“ auf der tastatur klicken um ausgewählte Daten zu löschen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 51: Punktwolke Generieren
7.5.1. Priorisierung (Im Rapid Mode: Feature-/Hybride Ausrichtung) Wenn Sie ohne Referenzpunkte (Marker) scannen, können Sie Qualität oder Geschwindigkeit für die Punktwolkenoptimierung priorisieren. Klicken Sie dann “anwenden”. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 52 Retopologie zu verfeinern. Wählen Sie „Hoch“, „Mittel“ oder „Niedrig“ oder ziehen Sie den Regler zur exakten Punktentfernung und klicken Sie auf „Anwenden“. Auflösung auswählen Die Verarbeitungszeit hängt von der angeforderten Auflösung und der erfassten Punktewolke ab. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 53: Nachbearbeitung
Oder wählen Sie Daten aus um das Bearbeitungsmenü zu öffnen. 8.1.2. Bearbeitungsmenü SHIFT + Linke Maustaste：Wählen Sie einen gescannten Bereich aus. Dieser wird rot markiert angezeigt (siehe unten). Ctrl + Linke Maustaste: Ausgewählte Daten abwählen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 54 Bearbeiten beenden Auf den Haken klicken um das Bearbeiten zu beenden und bestätigen um die Änderungen im Projektordner zu speichern und zum Pausenmenü zurückzukehren. Änderung speichern oder abbrechen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 55: Mesh
⚠Hinweis: Hängen die Scandaten nicht zusammen, werden beim geschlossenen Modell nur die größten Daten gespeichert. 8.2.2. Meshbearbeitung EXScan Pro beinhaltet die folgenden Werkzeuge zur Bearbeitung der Meshes SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 56 Größe zwischen 10-100 mm wählen, um Lücken zu definieren. Dann werden alle Lücken mit einem geringeren Umfang als dem eingestellten Wert gefüllt. Marker (Referenzpunkte) auffüllen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
- Seite 57 Schärfen Verbesserung der Klarheit der Daten. Vor dem Schärfen Nach dem Schärfen Klicken Sie auf Übernehmen, um die Einstellung zu bestätigen. Die Mesh-Daten werden NICHT automatisch gespeichert. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 58: Speichern
Meshdaten werden verworfen. Speichern Sie vor dem Remesh-Vorgang, wenn Sie den vorherigen Mesh beibehalten möchten. Punktewolke meshen 8.3. Speichern 8.3.1. Daten exportieren Daten speichern Auf Speichern klicken um Daten zu exportieren. Datei exportieren SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 59: Daten Skalieren
Skalierung der Daten, um eine doppelte Konvertierung zu vermeiden. ◼ Die Werteanzeige stellt die Abmessungen des kleinsten Kästchens dar, das auf die Bezugsachse ausgerichtet ist, die die Daten enthält. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 60: Daten Teilen
Importieren Sie die gescannten 3D-Daten mit der EXScan Pro-Software in Solid Edge SHINING 3D Edition Solid Edge SHINING 3D Edition ist eine OEM-Design-Software von SIEMEMS PLM, die speziell auf die Bedürfnisse von Shining3D-Kunden zugeschnitten ist. Solid Edge SHINING 3D Edition ist eine innovative 3D- Digitaldesign-Plattform mit Reverse Engineering, konvergenter Modellierung, synchroner Modellierung, generativem Design, Simulation sowie leistungsstarken 3D / 2D-CAD-Funktionen. -
Seite 61: Color Pack
Wenn die Solid Edge SHINING 3D Edition-Software bereits installiert ist, klicken Sie in der Exscan Pro-Software auf das Solid Edge-Logo, um die Solid Edge SHINING 3D Edition zu öffnen. Die gemeshten STL-Daten werden auch direkt in einem neuen Teilprojekt in Solid Edge SHINING 3D Edition importiert. Auf dem USB-Laufwerk befinden sich Videos von Reverse Engineering-Beispielen von EinScan-Scandaten, die mit Solid Edge SHINING 3D Edition verarbeitet wurden. -
Seite 62: Kalibrierung
Kalibrierschritte mit der Farbkamera Die HD-Kalibrierung kann übersprungen werden, wenn der Scanner bereits kalibriert ist. (Eine vollständige Kalibrierung wird empfohlen). Nach der HD-Kalibrierung wird der Weißabgleich vorgeschlagen. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 63: Weißabgleich
Ähnlich wie beim Fotografieren mit hoher Qualität im Fotostudio ist die Einstellung der professionellen Beleuchtungsumgebung der Schlüssel zum Erreichen hochwertiger Texturdaten. Wenn die Textur nicht zufriedenstellend ist, optimieren Sie bitte die Lichtumgebung und führen den Weißabgleich erneut durch. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 64: Fixed Mode
Versuchen Sie, aus einem anderen Winkel zu scannen. Wenn die Textur nicht richtig an den Daten ausgerichtet ist, überprüfen Sie, ob die Kamera richtig positioniert und verriegelt ist und wiederholen Sie die Kalibrierung. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 65: Rapid Mode
Wenn auf den Daten blaue Bereiche erscheinen (normalerweise am Rand des Scanrahmens), bedeutet dies, dass in diesen Bereichen die Texturinformationen fehlen. Führen Sie einen weiteren Scan in demselben Bereich aus einem anderen Winkel durch. Area with texture missing SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 66: Nachbearbeitung
3D-Datenerfassung getrennt. Wenn die Textur erfasst wurde, wird sie weiterhin in Bereichen angezeigt, wo beim meshen sonst Lücken angezeigt werden. Wenn die Textur fehlt, sind die entsprechenden Mesh Daten schwarz. Geschlossenes Modell mit Textur SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 67: Texturlayout Optimieren
Wenn das Mesh erstellt wurde, verwenden Sie die Regler, um die Helligkeit und / oder den Kontrast der Textur von -100 auf +100 zu ändern. Klicken Sie auf Zurücksetzen, um zu 0 zurückzukehren. Der Standardwert ist für beide 0. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 68: Optimale Anwendung
Wie kann man Marker (Referenzpunkte) auf der Textur bearbeiten oder entfernen? Verwenden Sie eine Drittanbieter-Software wie Photoshop oder Gimp, speichern Sie sie als OBJ und löschen Sie die Marker in der entsprechenden JPG-Datei. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 69: Industrial Pack
Beachten Sie bei Verwendung des Drehtellers die Hinweise für den Fixed Mode (siehe oben). Überprüfen Sie den Geräte-Manager. Der Drehteller wird wie folgt angezeigt: Gerätemanager mit Drehteller SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 70: Scannen
Eigenschaften der Objekte ändern. ⚠Hinweis: Die Verwendung mehrerer Drehteller-Schritte hilft beim Scannen der Vollständigkeit der Daten in einigen Winkeln, bedeutet jedoch NICHT, dass der Scan-Vorgang genauer ist. 10.5. Ausrichtungsbedingungen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 71: Kodierte Zielausrichtung Am Drehteller
Wenn das zu scannende Objekt groß ist und die meisten kodierten Ziele auf dem Drehteller abdeckt, Sie keine Marker darauf kleben möchten oder können, ist die Ausrichtung anhand geometrischer Eigenschaften hilfreich. Bei der Feature-Ausrichtung erkennt die Software Geometrie-Features in 3 aufeinander folgenden vorläufigen SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 72 Stellen Sie bei der Feature Ausrichtung sicher, dass sich das Objekt auf dem Drehtisch befindet und die erste Ansicht genügend geometrische Eigenschaften enthält, um die Initialisierung zu ermöglichen. Während der Überprüfungsschritte berechnet die Software die Position des Drehtellers SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 73: Marker Ausrichtung Und Gmf Ausrichtung
Ausrichtung des Drehtellers mit kodierten Zielen. Die Software passt 2 benachbarte Scans an, indem mindestens 4 gemeinsame Marker erkannt werden. GMF ist verfügbar, wenn während der Projekterstellung ein GMF geladen wurde. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... -
Seite 74: Support Und Kontakt
E-Mail-Adresse ein. Registrierung Login 11.1.2. Garantie aktivieren Um die Garantie für Ihr Gerät zu starten, klicken Sie unter „Mein Konto“ auf „neues Gerät hinzufügen“ SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 75 Wenn die Garantie nicht aktiviert ist, beginnt die Standardgarantie ab dem Versanddatum. 11.1.3. Supportanfrage Melden Sie sich mit Ihrem Community-Konto an. Klicken Sie in der Registerkartenleiste auf ”New Ticket”. SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
-
Seite 76: Kontaktieren Sie Uns
Ticket anfordern Überprüfen Sie Ihre eingereichten Tickets auf der Kontoseite oder unter Ticket> Meine Tickets Geöffnetes Ticket 11.2. Kontaktieren Sie uns! Per e-Mail einscan_support@shining3d.com SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018... - Seite 77 Addresse: Heilbronner Straße 86, 70191, Stuttgart, Deutschland Americas Office SHINING 3D Technology Inc. San Francisco, USA Phone: +1 415 259 4787 Addresse: 1740 Cesar Chavez St. Unit D. San Francisco, CA 94124 SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018...
