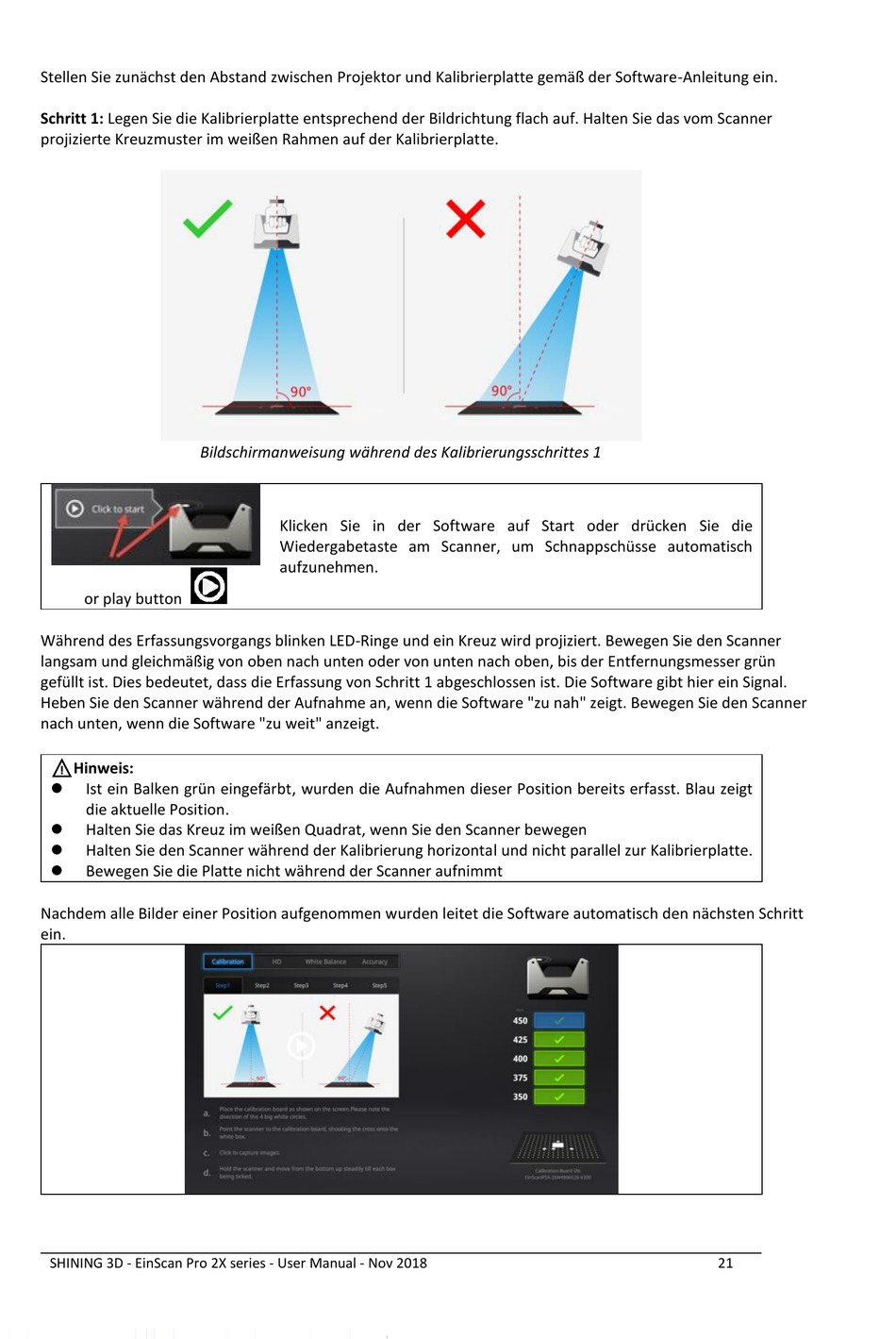

SHINING 3D 3D EinScan Pro 2X Bedienungsanleitung Seite 21

Stellen Sie zunächst den Abstand zwischen Projektor und Kalibrierplatte gemäß der Software-Anleitung ein.
Schritt 1: Legen Sie die Kalibrierplatte entsprechend der Bildrichtung flach auf. Halten Sie das vom Scanner
projizierte Kreuzmuster im weißen Rahmen auf der Kalibrierplatte.
Bildschirmanweisung während des Kalibrierungsschrittes 1
or play button
Während des Erfassungsvorgangs blinken LED-Ringe und ein Kreuz wird projiziert. Bewegen Sie den Scanner
langsam und gleichmäßig von oben nach unten oder von unten nach oben, bis der Entfernungsmesser grün
gefüllt ist. Dies bedeutet, dass die Erfassung von Schritt 1 abgeschlossen ist. Die Software gibt hier ein Signal.
Heben Sie den Scanner während der Aufnahme an, wenn die Software "zu nah" zeigt. Bewegen Sie den Scanner
nach unten, wenn die Software "zu weit" anzeigt.
⚠Hinweis:
⚫
Ist ein Balken grün eingefärbt, wurden die Aufnahmen dieser Position bereits erfasst. Blau zeigt
die aktuelle Position.
⚫
Halten Sie das Kreuz im weißen Quadrat, wenn Sie den Scanner bewegen
⚫
Halten Sie den Scanner während der Kalibrierung horizontal und nicht parallel zur Kalibrierplatte.
⚫
Bewegen Sie die Platte nicht während der Scanner aufnimmt
Nachdem alle Bilder einer Position aufgenommen wurden leitet die Software automatisch den nächsten Schritt
ein.
SHINING 3D - EinScan Pro 2X series - User Manual - Nov 2018
Klicken Sie in der Software auf Start oder drücken Sie die
Wiedergabetaste am Scanner, um Schnappschüsse automatisch
aufzunehmen.
21
