SHINING 3D 3D EinScan Pro 2X Bedienungsanleitung Seite 38

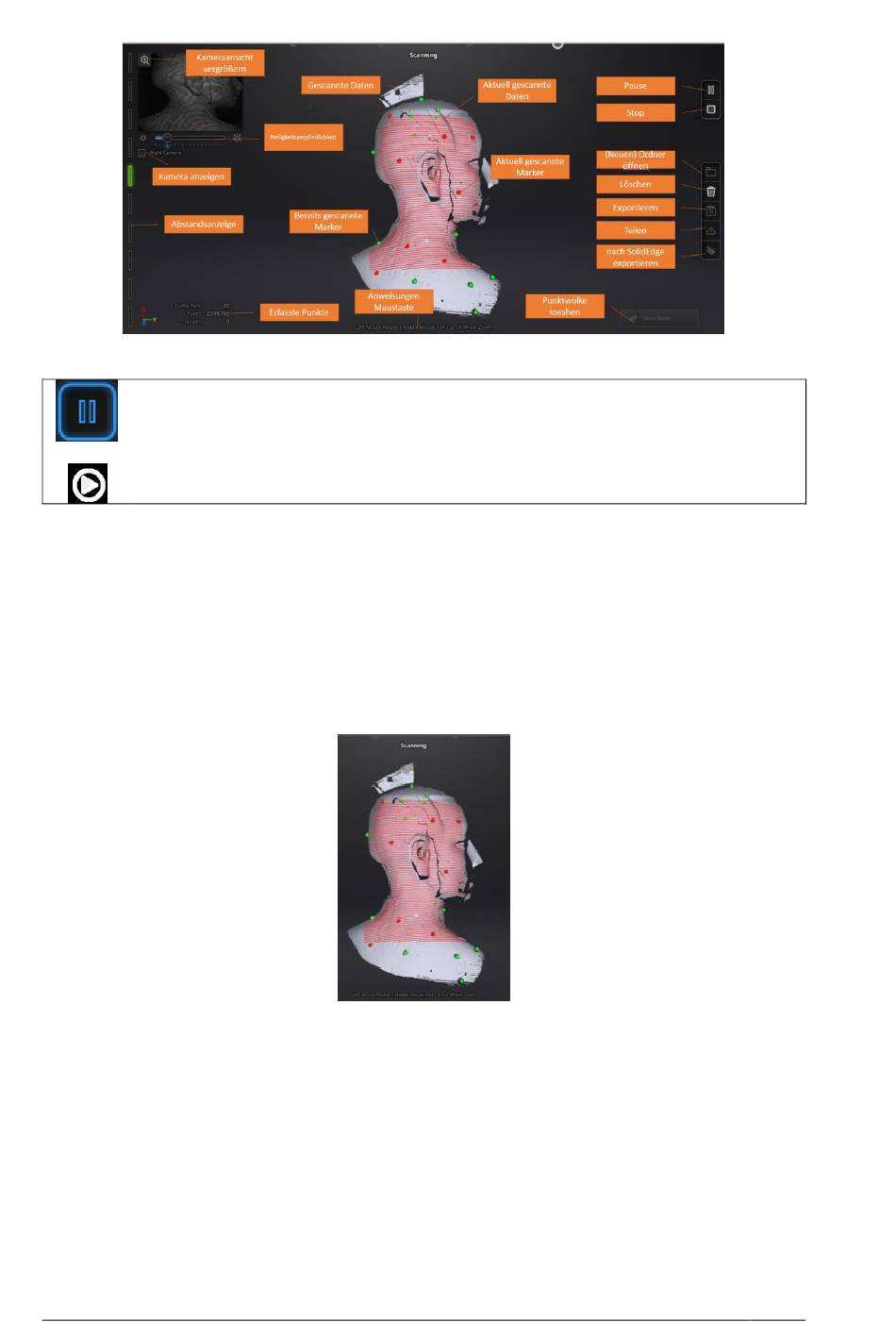

Scanoberfläche HD Mode
Pausenmenü aufrufen
oder
Drücken Sie die Wiedergabetaste oder klicken Sie in der Software auf Pause, um den Scan anzuhalten.
6.3.5. Ausrichtung
Die Software erkennt die Markierungen (Anzeige in rot), zeichnet Daten auf und richtet sie mit zuvor
gesammelten Markierungen (Anzeige in Grün) aus. Die Daten werden entlang der Linien erfasst, wie unten
gezeigt. Um die Daten aufzuzeichnen, müssen mindestens 4 Marker (Anzeige in rot) in einem Bild
aufgenommen werden.
Oberfläche mit Markers (Referenzpunkte)
Markieren Sie das Objekt in einem zufälligen Muster. Vermeiden Sie es, alle Markierungen in einer Reihe zu
kleben. Regeln für Referenzpunkte (Marker) erhalten Sie unter 4.2 Vorbereitung.
Wenn die Positionsaufnahme fehlschlägt, wird die Warnmeldung "Track lost" angezeigt. Sie müssen zu einem
Bereich mit zuvor aufgezeichneten Markierungen (Referenzpunkten) zurückkehren, um das Tracking wieder
herzustellen und den Scanvorgang fortzusetzen.
