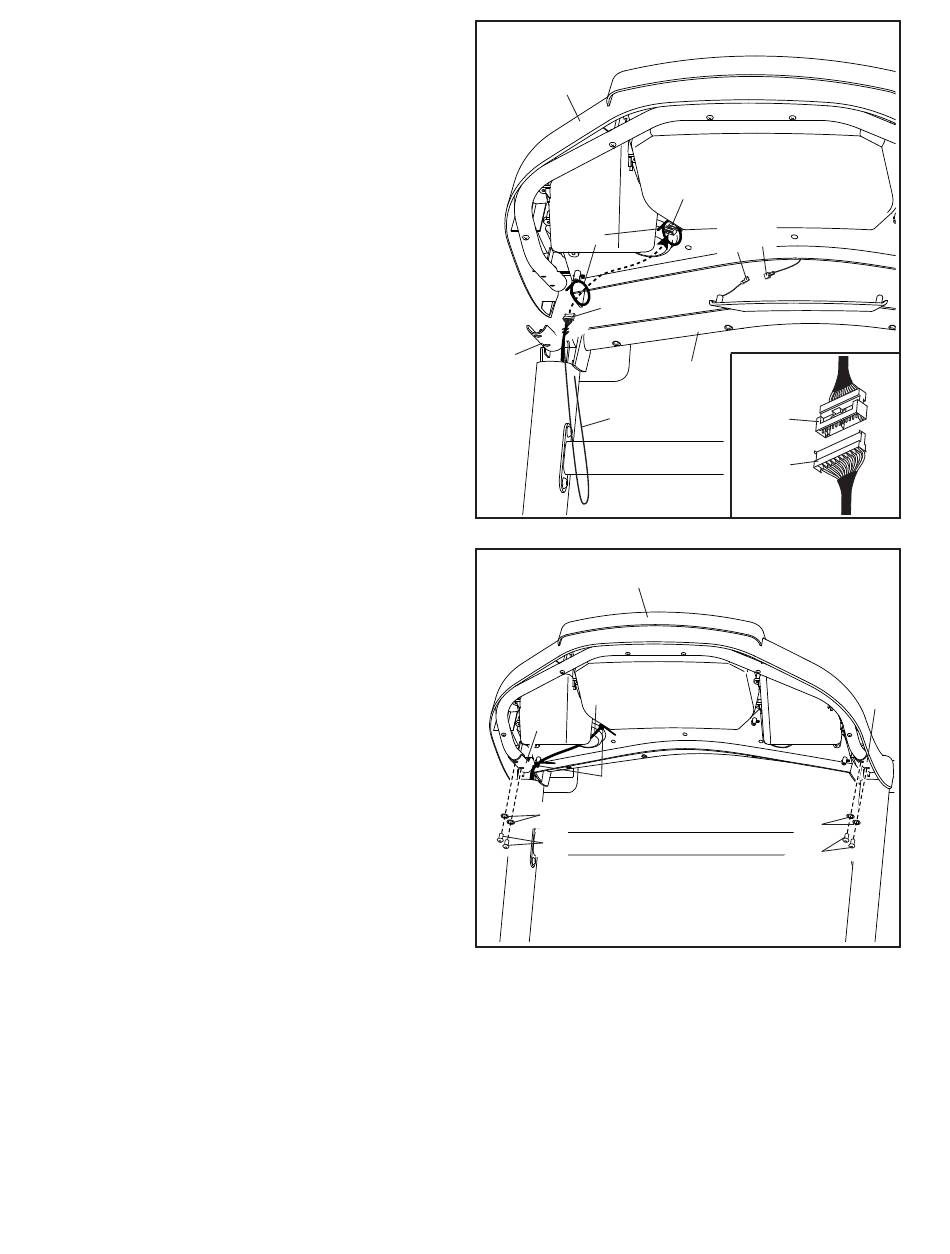

12. Mit der Hilfe einer zweiten Person halten Sie die
Computereinheit (J) an die Haltestangen (72).
Verbinden Sie das Erdungskabel (K) der
Computereinheit (J) mit dem Computer-
Erdungskabel (76) an der Pulsquerstange (75).
Als Nächstes schieben Sie das Pfostenkabel
(80) durch die zwei gezeigten Bandschlaufen
(L).
Siehe die Einsatz-Abbildung. Verbinden Sie
das Pfostenkabel (80) mit dem Computerkabel
(M). Die Steckverbinder sollten ohne Prob-
leme ineinander passen und einrasten. Sollte
das nicht der Fall sein, drehen Sie einen der
Steckverbinder um und versuchen Sie es noch
einmal. FALLS SIE DIE STECKVERBINDER
NICHT RICHTIG VERBINDEN, KANN DER
TRAININGSCOMPUTER BESCHÄDIGT WER-
DEN, WENN SIE DEN STROM EINSCHALTEN.
Anschließend entfernen Sie den Kabelbinder (A)
vom Pfostenkabel.
13. Setzen Sie die Computereinheit (J) auf die
Haltestangen (72). Achten Sie darauf, dass
keine Kabel eingeklemmt werden.
Schieben Sie die überschüssige Länge des
Pfostenkabels (80) in die Computereinheit (J)
ein. Dann ziehen Sie die zwei Bänder (L) um das
Pfostenkabel fest und schneiden die Enden der
Bänder ab.
Befestigen Sie die Computereinheit (J) mit
den vier 5/16" x 3/4" Schrauben (13), die Sie
in Schritt 10 entfernt haben, und vier 5/16"
Zahnscheiben (7). Ziehen Sie die Schrauben
noch nicht fest.
12
J
L
80
72
A
13
J
80
72
L
7
13
12
M
K
76
75
M
80
7
13
72
