Externer Kontakt - EBARA Press-o-Matic Bedienungsanweisung

EINSTELLUNG PARAMETER "HILFSKONTAKT" = "2" - Ferngesteuerte Start- und
Stoppfunktion
Wenn der Parameter "HILFSKONTAKT" auf "2",
Press•o•Matic gestellt ist, ist er vorgerüstet, um je
nach den Anforderungen der Anlage mit
Fernsteuerung gestartet oder gestoppt zu werden.
Diese Funktion ist nützlich, wenn der Start der
Elektropumpe zusammen mit dem Start anderer G
programmiert werden soll, die mit einer einzigen
Steuereinheit verbunden sind, wie zum Beispiel b
Bewässerungsanlagen, in denen die Pumpe nur
gestartet wird, wenn das Steuergerät der Bewässerun
ein oder mehrere Elektroventile in der Anlage

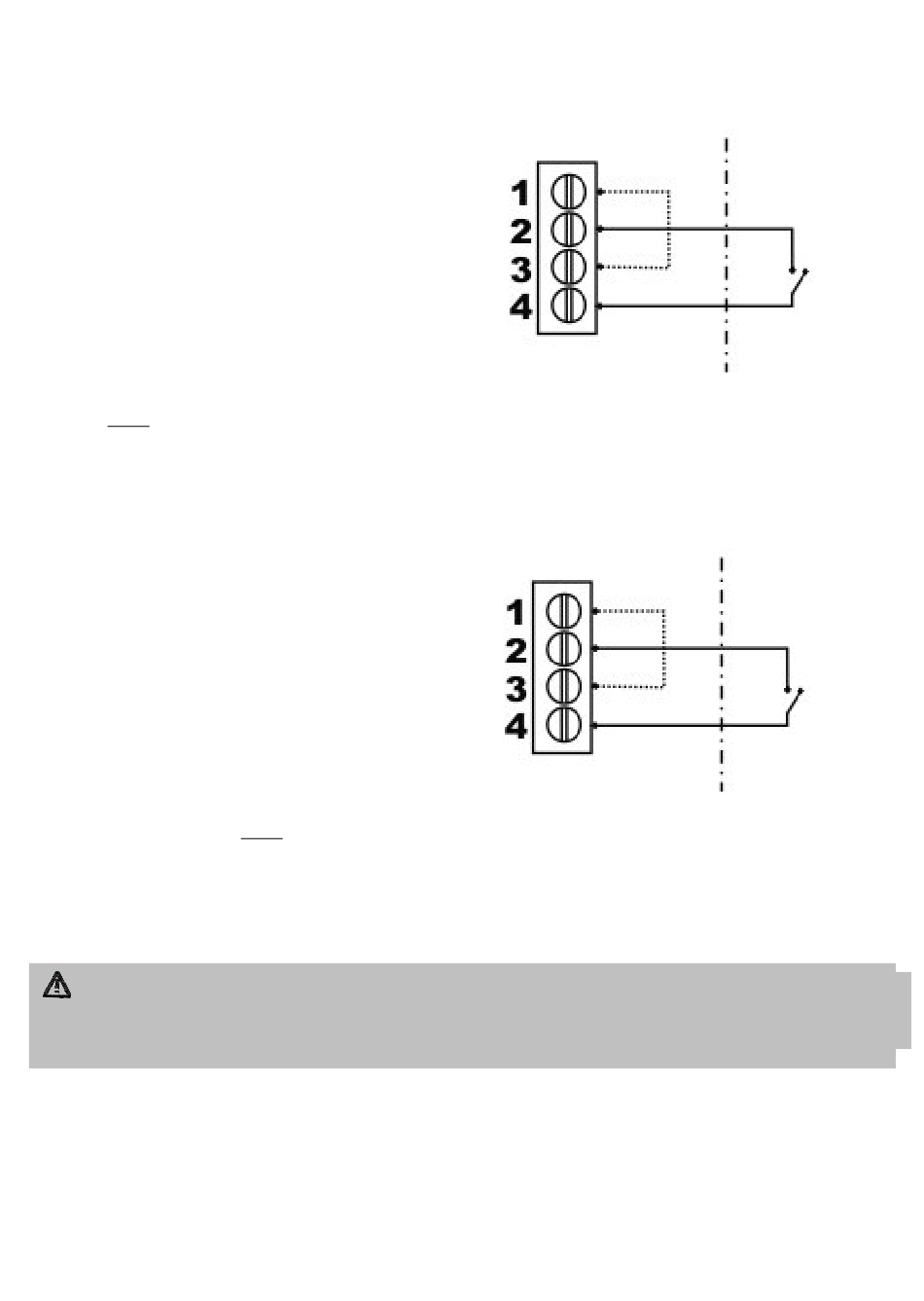

aktiviert. Die Verbindung ist gemäß Angabe im
nebenstehenden elektrischen Schaltplan auszuführen, wobei zu berücksichtigen ist, dass der externe
Kontakt offen ist Press•o•Matic startet die Pumpe nicht, auch nicht, wenn die Anlage den Wert Pmin
erreicht; wenn der externe Kontakt dagegen geschlossen ist, arbeitet die Vorrichtung ordnungsgemäß
nach den eingestellten Werten.
EINSTELLUNG PARAMETER "HILFSKONTAKT" = "3" - Funktion des zweiten
Set-Point (Pmax2)
Wenn der Parameter "HILFSKONTAKT" auf "3",
Press•o•Matic gestellt ist, ist er vorgerüstet, um die
Drehzahlen der Elektropumpe aufgrund des im
Parameter Pmax2 eingestellten Druckwertes zu
regulieren. Diese Funktion ist nützlich, wenn die
Anlage vorübergehend mit einem anderen als dem im
Parameter Pmax eingestellten Druck arbeiten soll,
zum Beispiel, wenn Verbraucher verwendet werden,
die einen anderen Druck erfordern. Die Verbindung
ist gemäß Angabe im nebenstehenden elektrischen
Schaltplan auszuführen, wobei zu berücksichtigen ist,
dass der externe Kontakt offen ist Press•o•Matic reguliert die Drehzahl der Pumpe aufgrund des im
Pmax eingestellten Druckwertes; wenn der externe Kontakt dagegen geschlossen ist, reguliert die
Vorrichtung die Drehzahl der Pumpe aufgrund des im Parameter Pmax2 eingestellten Wertes.
ACHTUNG: Eine falsche Verbindung des Hilfskontaktes kann einen Kurzschluss im
Niederspannungskreis mit darauf folgendem Durchbrennen der Sicherung auslösen! Während der
Verbindung höchste Aufmerksamkeit leisten.
eräte
ei
g
62
EXTERNER
KONTAKT
EXTERNER
KONTAKT
