Der Stromkabeltyp muss den Anwendungsbedingungen entsprechen (Verwendung in trockenen oder
nassen Haushaltsräumen, für die Installation in Innenräumen oder im Freien).
LINIENANSCHLUSS
ERDE
230V~-50/60 Hz
LINIE
Wenn das Gerät in Schwimmbädern oder Brunnen oder Gartenbecken verwendet wird, muss ein
automatischer Differentialschalter Typ "A" mit I∆n=30mA installiert werden. Achtung: Die Pumpe darf
nicht betrieben werden, wenn sich Personen im Wasser befinden!!
Das aus Elektropumpe und Press•o•Matic bestehende System ist als "fest" zu betrachten; daher sind die
notwendigen Maßnahmen zu treffen, um zu vermeiden, dass die Vorrichtung von der Versorgungslinie,
mit der sie ursprünglich verbunden ist, abgetrennt und irrtümlicherweise an einer anderen
Versorgungsquelle ohne den notwendigen elektrischen Schutzvorrichtungen angeschlossen wird.
Falls das Gerät kein Stromkabel mit Stecker hat, muss eine andere Vorrichtung installiert sein, die das
allpolige Abtrennen vom Stromnetz mit einer Öffnung der Kontakte von mindestens 3 mm sichert.

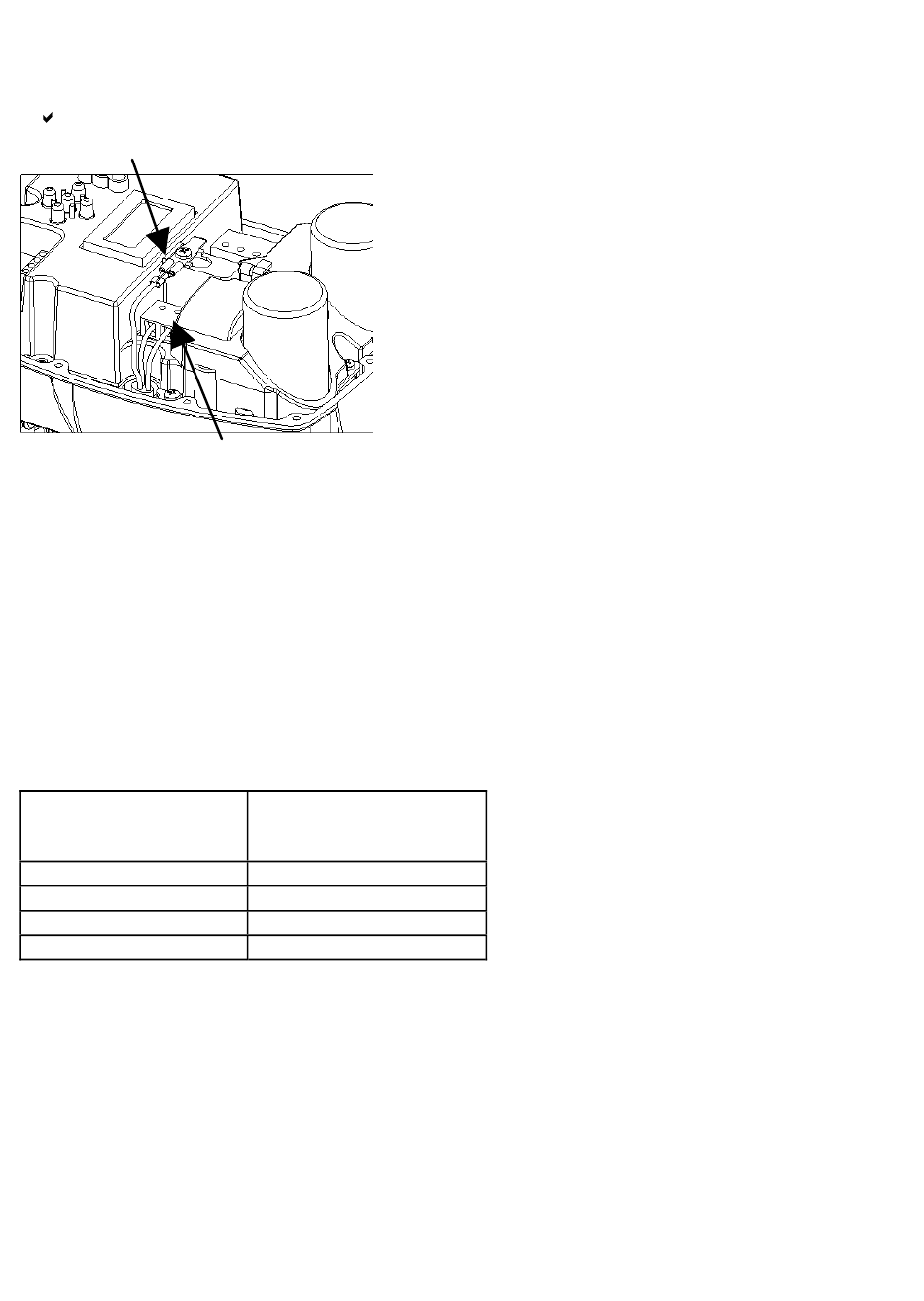

Zur Durchführung des elektrischen Anschlusses, die grüne zweipolige Klemme mit der Schrift "LINE"
INSTALLIERTE
PUMPENLEISTUNG
(KW)
0.37 (0.5Hp)
0.75 (1Hp)
1.5 (2Hp)
2.2 (3Hp)
Der empfohlene Kabelabschnitt ist 1,5mm
Leistungen über 1.1 kW bis 2.2 kW ist vorzugsweise ein Kabel von 2.5mm
Im Falle von Längen der Stromleitung über 5-10 Meter ist vorzugsweise ein Kabel mit Abschnitt 2,5mm
zu verwenden, um die Spannungsabfälle im Kabel und die Einschrittsmöglichkeiten der
Schutzvorrichtung für Unterstromversorgung zu reduzieren.
Der Stromkabeltyp muss den Anwendungsbedingungen entsprechen (Verwendung in trockenen oder
nassen Haushaltsräumen, für die Installation in Innenräumen oder im Freien).
Weiterhin sind die Installationsgrenzen, die der Hersteller der mit Press•o•Matic verbundenen
Elektropumpe erklärt, einzuhalten.
Die Versorgung der Vorrichtung ist einphasig 230 V 50/60
Hz.
Die elektrische Anlage, mit der das Gerät verbunden wird,
muss konform mit den gültigen
Sicherheitsvorschriften und daher mit folgendem ausgestattet
sein:
- magnetothermischer Automatikschalter mit hohem
Ausschaltvermögen und mit Auslösungsstrom, der
proportional zur Leistung der installierten Pumpe ist (siehe
die nachfolgende Tabelle)
- Erdverbindung mit Gesamtwiderstand entsprechend den
örtlichen Standards und jedenfalls niemals über 100Ω.
MAGNETO-
THERMISCHER
SCHUTZ (A)
4
6
12
16
2
, er ist mit Elektropumpen bis 1,1kW kompatibel. Für
P
P
60
abziehen
und
Versorgungsleiter
anschließen;
die Klemme wieder in ihren Sitz einfügen,
dann das Erdkabel an einem der Enden des
zweifachen Erdungs-Fastons anschließen. Das
Anfalzen der Faston-Endverschlüsse muss mit
einer
Spezialzange
ausgeführt werden.
2
zu verwenden.
P
P
daran
die
beiden
der
Vorrichtung
von
Fachpersonal
2
P
P
