ACHTUNG:
- alle elektrischen Anschlussarbeiten müssen von Fachpersonal ausgeführt werden.
- ein unkorrekter Anschluss des E-Motors kann die Vorrichtung und den Pumpenmotor selbst
beschädigen.
- Die Nichtbeachtung des in diesem Abchnitt Aufgeführten kann zu ernsthaften Sach- und/oder
Personenschäden führen, für die der Hersteller keine Haftung übernimmt.
- Ist das Zuleitungskabel oder das Kabel zwischen Press•o•Matic und der Elektropumpe beschädigt,
darf sein Ersatz ausschließlich durch den Gerätehersteller oder einen von ihm Beauftragten oder
eine entsprechend qualifizierte Person erfolgen, um eventuellen Gefahren für Sachen und Personen
vorzubeugen.

ANSCHLUSS DER HILFSKONTAKT

ACHTUNG: der Verbinder der Fernsteuerung ist nicht abziehbar!
EINSTELLUNG PARAMETER „HILFSKONTAKT" = „1" – Austauschfunktion innerhalb der
Druckeinheiten.
Wenn der Parameter "HILFSKONTAKT" auf "1",
Press•o•Matic gestellt ist, ist er vorgerüstet, um
autonom (einzelne Anlage) zu arbeiten oder mit einer
anderen Partnervorrichtung in der
Zwillingsdruckeinheit zu dialogieren, je nachdem, ob
das Verbindungskabel vorhanden ist oder nicht. Wenn
die Vorrichtung autonom arbeitet, ist es nicht
notwendig, eine Verbindung zu erstellen. Wenn

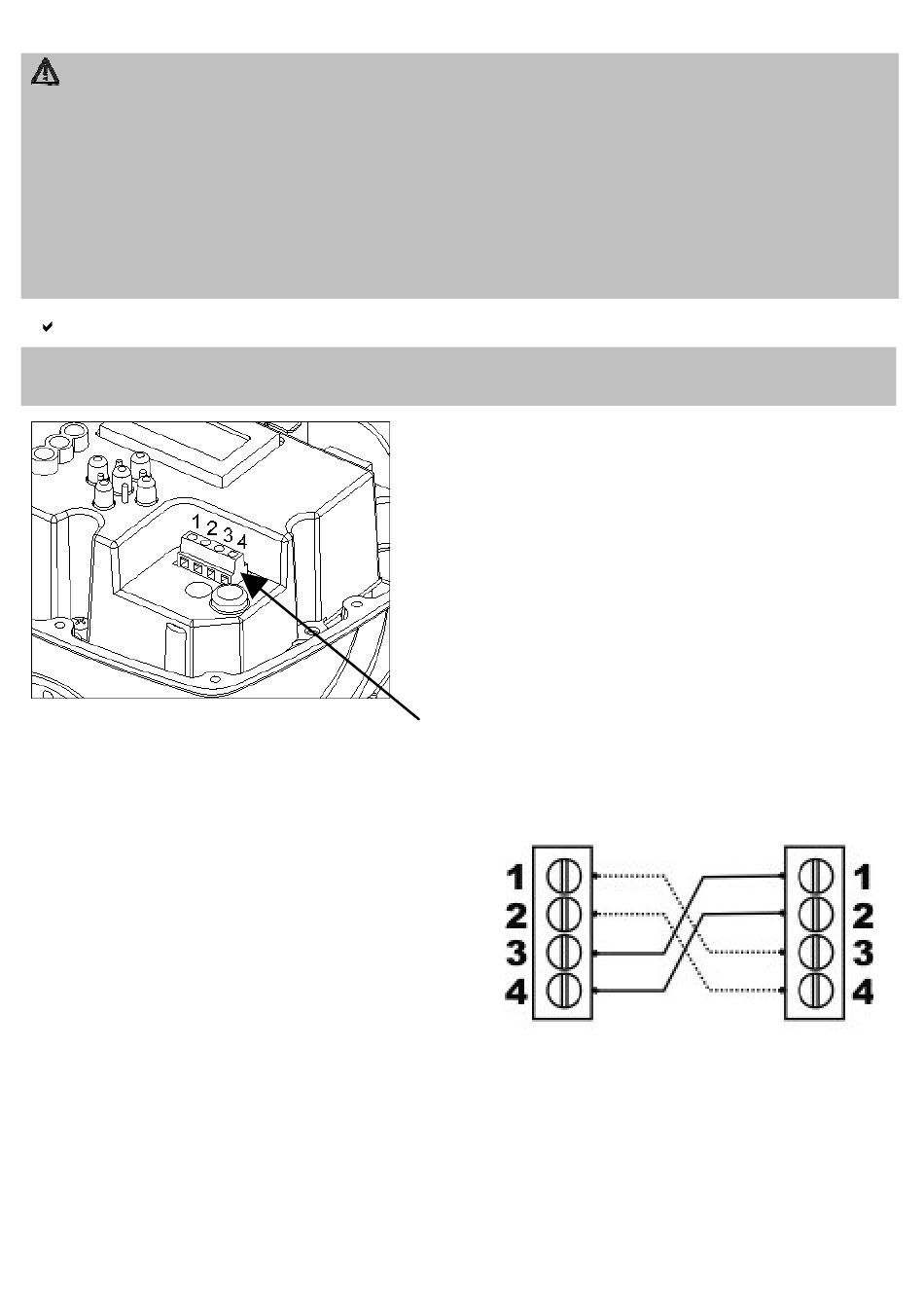

Press•o•Matic mit einer anderen Einheit verbunden wird, um eine Druckeinheit zu erstellen, richten Sie
sich bitte nach dem nebenstehenden elektrischen Verbindungsschaltplan; für weitere Informationen über
die Funktionsweise in den Zwillingsdruckeinheiten, beziehen Sie sich bitte auf die Angaben im Anhang
dieser Betriebsanleitung im Abschnitt "DRUCKEINHEITEN".
Press•o•Matic ist mit einem besonderen Steckverbinder
ausgestattet, durch den ein Hilfskontakt verfügbar ist, um
zusätzliche Funktionsweisen zu nutzen, indem die
Vorrichtung mit anderen externen Geräten verbunden
wird. Die vom Hilfskontakt ausgeübte Funktion hängt von
der Einstellung des Parameters „Hilfskontakt" ab, der im
entsprechenden Programmierabschnitt beschrieben ist.
Nachfolgend werden die drei
Konfigurationsmöglichkeiten, die entsprechenden
Funktionen und Methoden der Stromverbindung
aufgeführt.
FERNVERBIN DER
HILFSKONTAKT
