ELEKTRISCHER ANSCHLUSS:

Die elektrischen Kabel in ihre Kabelhalter einführen und die korrekte
Montagefolge aller Bestandteile beachten. Die Gewindemuttern ausreichend
festziehen, damit die Kabel von außen nicht gezogen und gedreht werden
können.
Der Kabelhalter für die Hilfskontakt hat eine Kappe: wenn man ein Kabel für
die Fernsteuerung einstecken will, muss die Plastikmutter mit einem
Schraubenzieher durchbrochen werden,
entfernt wurde.
U
Bei Verwendung des Geräts in mindestens einer der folgenden
Bedingungen:
- Temperatur der verwendeten Flüssigkeit über 30°C
- Raumtemperatur über 35°C
sind für die Verkabelung der Stromleitung und für die Motorleitung Stromkabel mit einem
Betriebstemperatur über 100°C zu verwenden.

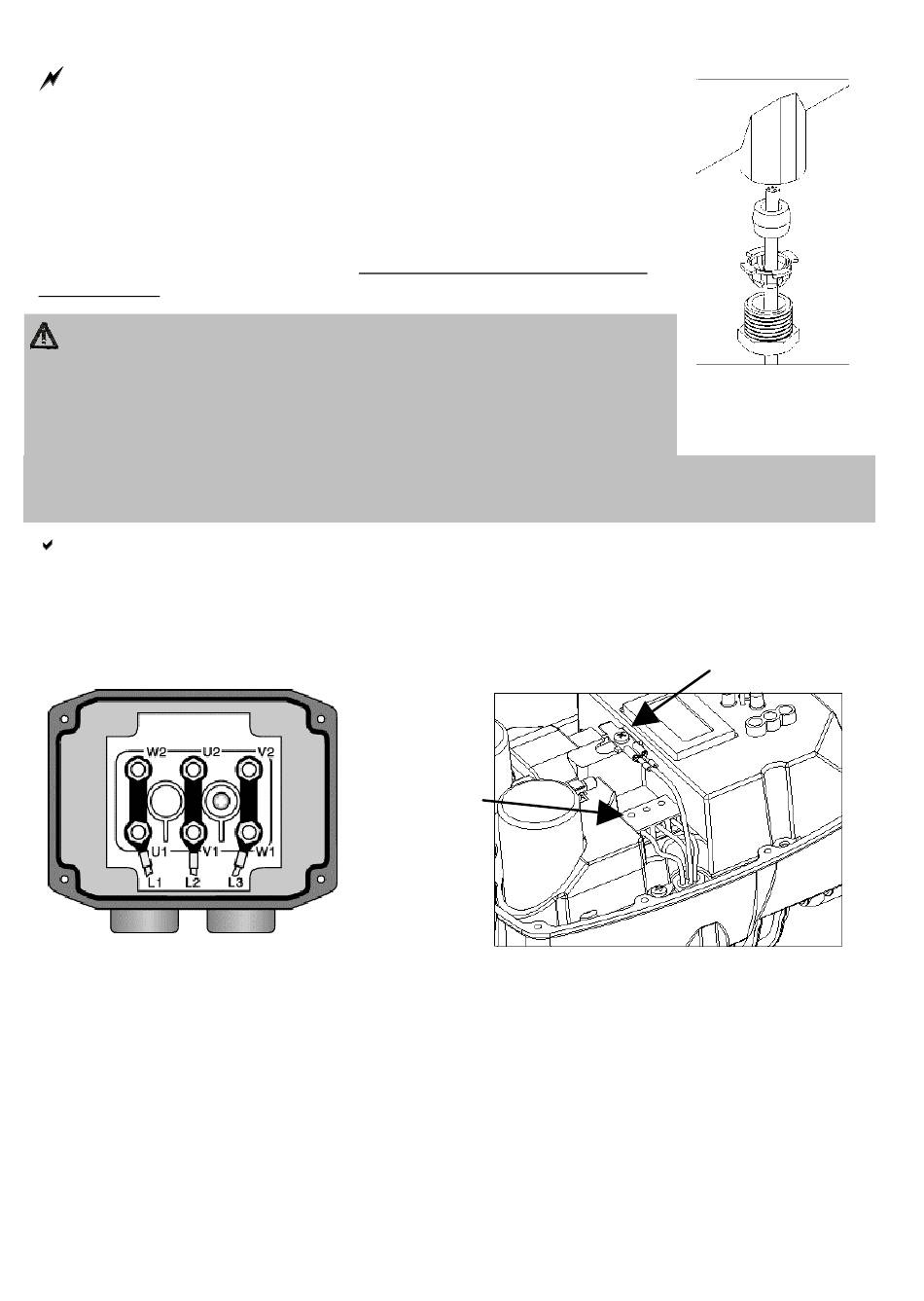

ANSCHLUSS DER ELEKTROPUMPE

Press•o•Matic kann an dreiphasige Pumpen mit 220Vac Versorgungsspannung, daher mit
Dreieckschaltung installiert werden. Beim elektrischen Anschluss ist zu prüfen, dass die Klemmen im
Schaltkasten des Motors gemäß der folgenden Abbildung angeschlossen sind:
Um den elektrischen Anschluss auszuführen, die grüne dreipolige Klemme mit der Schrift "MOTOR"
abziehen und daran die drei Versorgungsleiter des Pumpenmotors anschließen; die Klemme wieder in
ihren Sitz einfügen, dann das Erdkabel an einem der Enden des zweifachen Erdungs-Fastons anschließen.
Das Anfalzen der Faston-Endverschlüsse muss mit einer Spezialzange von Fachpersonal ausgeführt
werden. Diese Vorrichtung funktioniert mit Pumpen mit einer maximalen Nennfrequenz von 50 Hz (60
Hz auf Anfrage) und einer Leistung bis 2200 Watt.
Das Gerät ist am Ausgang mit einem Schutz gegen Kurzschlüsse.
Der empfohlene Kabelabschnitt ist bei Kabellängen bis 30 Meter 1,5mm
Meter wird die Verwendung eines Kabelabschnitts von 2,5mm
n achdem die Mutter von der Einheit
U
MOTOR
3X220V~
59
2
; bei Längen von 30 bis 70
P
P
2
empfohlen.
P
P
ERDE
