NEC V300X Bedienungshandbuch

NEC V300X Bedienungshandbuch

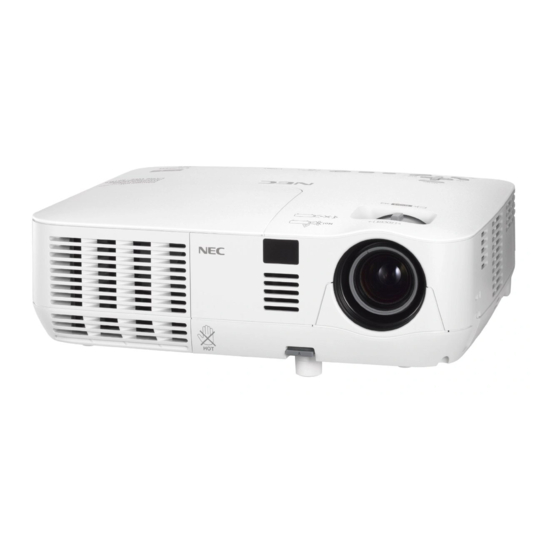

Tragbarer projektor
Vorschau ausblenden Andere Handbücher für V300X:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Tragbarer Projektor
V300X/V260X/V230X/
V260/V230
Bedienungshandbuch
V230X und V320 werden nicht in Nordamerika vertrieben.
Modell Nr.::
NP-V300X, NP-V260X, NP-V230X,
NP-V260, NP-V230

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NEC V300X

Inhaltszusammenfassung für NEC V300X

  • Seite 1 Tragbarer Projektor V300X/V260X/V230X/ V260/V230 Bedienungshandbuch V230X und V320 werden nicht in Nordamerika vertrieben. Modell Nr.:: NP-V300X, NP-V260X, NP-V230X, NP-V260, NP-V230...
  • Seite 2 • MicroSaver ist ein eingetragenes Warenzeichen der Kensington Computer Products Group, einer Abteilung der ACCO Brands. • Virtual Remote Tool verwendet die WinI2C/DDC Bibliothek, © Nicomsoft Ltd. • HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen oder eingetragene Waren- zeichen von HDMI Licensing LLC. • NVIDIA ist Warenzeichen oder eingetragenes Warenzeichen der NVIDIA Corporation in den Vereinigten Staaaten und/oder anderen Ländern. • Crestron, Crestron Control, und Crestron Room View sind Warenzeichen oder eingetragene Warenzeichen von Creston Electronics Inc. • Andere in diesem Bedienungshandbuch verwendeten Produkt- und Firmennamen können Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber sein. HINWEISE (1) Der Inhalt dieses Handbuchs darf ohne Erlaubnis weder teilweise noch vollständig nachgedruckt werden. (2) Änderung des Inhalts in diesem Handbuch ohne Vorankündigung vorbehalten. (3) Dieses Handbuch wurde mit größter Sorgfalt erstellt; sollten Sie dennoch Fragen zu einem Punkt haben, Feh- ler oder Auslassungen entdecken, wenden Sie sich bitte an uns. (4) Ungeachtet des Artikels (3), haftet NEC nicht für erhobene Ansprüche bei entgangenen Gewinnen oder ande- ren Angelegenheiten, die als Ursache der Projektorverwendung erachtet werden.

  • Seite 3: Sicherheitshinweise

    Wichtige Informationen Sicherheitshinweise Vorsichtsmaßnahmen Lesen Sie sich dieses Handbuch bitte sorgfältig durch, bevor Sie den NEC Projektor benutzen, und bewahren Sie das Bedienungshandbuch in greifbarer Nähe als spätere Referenz auf. VORSICHT Zum Ausschalten der Hauptspannung müssen Sie unbedingt den Netzstecker von der Netzsteckdose abziehen.

  • Seite 4: Wichtige Sicherheitshinweise

    Wichtige Informationen Wichtige Sicherheitshinweise Diese Sicherheitshinweise sollen eine lange Lebensdauer Ihres Projektors sicherstellen und vor Feuer und elektrischen Schlägen schützen. Lesen Sie diese Hinweise sorgfältig durch und beachten Sie alle Warnungen. Installation • Den Projektor unter folgenden Bedingungen nicht aufstellen: - auf einem instabilen Handwagen, Gestell oder Tisch.

  • Seite 5: Vorsichtsmaßnahmen In Bezug Auf Feuer Und Elektroschläge

    Wenn der Projektor für langere Zeit nicht verwendet wird, schalten Sie ihn aus und ziehen Sie das Netzkabel ab. • Wenn ein LAN-Kabel verwendet wird (nur V300X/V260X): Schlieen Sie es aus Sicherheitsgrnden nicht an den Anschluss der Peripheriegerte-Verbindung an, das sie eine...

  • Seite 6: Vorsichtsmaßnahmen Zur Fernbedienung

    Wichtige Informationen VORSICHT • Verwenden Sie den Kippfuß ausschließlich für den angegebenen Zweck. Eine falsche Verwendung wie z.B. das Benutzen des Kippfußes als Griff oder Aufhänger (von der Wand oder Zimmerdecke) kann zu einer Beschädigung des Projektors führen. • Versenden Sie die Softtasche nicht durch einen Paketdienst und verschiffen Sie sie nicht. Der Projektor im Inneren der Softtasche könnte dadurch beschädigt werden.

  • Seite 7: Gesundheitsvorsichtsmaßnahmen Für Benutzer, Die 3D-Bilder Ansehen

    Über den Modus Große Höhe • Wenn der Projektor in einer Höhe von ungefähr 5500 Fuß/1700 Meter (3000 Fuß/900 Meter beim V300X) oder höher verwendet wird, sollte der [GEBLÄSEMODUS] auf [GROSSE HÖHE] gestellt werden. Ansonsten kann der Projektor überhitzen, was eine Fehlfunktion zur Folge haben kann. (→ Seite 69) •...

  • Seite 8: Inhaltsverzeichnis

    Anschluss eines externen Monitors ............... 13 Anschluss Ihres DVD-Players mit Komponenten-Ausgang ........14 Anschluss Ihres Videorekorders ................15 Anschluss an den HDMI-Eingang (nur V300X/V260X) .......... 16 Anschluss an ein Netzwerk (nur V300X/V260X) ............ 17 Anschluss des im Lieferumfang enthaltenen Netzkabels ........18 3.
  • Seite 9  Verwendung des optionalen Empfängers für die drahtlose Maus (NP01MR) ..........36  Bedienung des Projektors über das Computer-Kabel (VGA) (Virtual Remote Tool) ... 38 9 Netzwerk einstellen unter Zuhilfenahme eines HTTP-Browsers (nur V300X/V260X) ..44 J Ansehen von 3D-Bildern ....................47 5.

  • Seite 10: Wichtige Informationen

    Nur für Nordamerika Registrierungskarte Befristete Garantie Für Kunden in Europa: Sie finden unseren aktuell geltenden Garantieschein auf unserer Website: www.nec-display-solutions.com Für Nordamerika NEC Projector CD-ROM Bedienungshandbuch Schnellaufbauanleitung (7N8N1491) Wichtige Informationen (7N8N1471) (7N951582) Für andere Länder als Nordamerika Schnellaufbauanleitung (7N8N1491) und (7N8N1501)

  • Seite 11: Einführung In Ihren Projektor

    HDMI Eingang für kompatible Digitalsignale für HDCP Der HDMI Eingang unterstützt ebenfalls Audiosignale. • Zwei Computereingänge bereitgestellt (nur V300X/V260X) Der V300X/V260X Projektor ist mit zwei Computer-Eingangsanschlüssen (Mini D-Sub15P) mit Audioeingängen (zwei Stereo-Minibuchsen) sowie mit Composite- und S-Video-Eingängen mit Audioeingängen (ein Paar L/R RCA- Buchsen) ausgestattet.

  • Seite 12: Unterstützt 3D-Bilder

    Ihnen unter Umständen später viel Zeit. Am Anfang eines jeden Kapitels finden Sie eine Übersicht über dessen Inhalt. Wenn das Kapitel für Sie nicht von Belang ist, können Sie es überspringen. In diesem Benutzerhandbuch zeigen die Abbildungen des Projektors ein Beispiel des V300X.

  • Seite 13: Bezeichnungen Der Projektorteile

    1. Einführung  Bezeichnungen der Projektorteile Vorderseite / Oberseite Zoom-Hebel (→ Seite 24) Bedienungselemente Fokusring (→ Seite 5) (→ Seite 24) Fernbedienungssensor (→ Seite 8) Lüftungsschlitze (Auslass) Hier entweicht die warme Luft. Lüftungsschlitze (Einlass) Linse Integrierter Sicherheitsschlitz ( Einstellbarer Kippfußhebel Öffnung in Sicherheitskette (→...

  • Seite 14: Ausstattung Der Geräteoberseite

    1. Einführung Ausstattung der Geräteoberseite 6. SOURCE-Taste ( → Seite 21) 1. POWER-Taste (ON / STAND BY) ( ) ( → Seite 19, 7. MENU-Taste ( → Seite 51) 2. POWER-Anzeige ( → Seite 18, 19, 28, 83) 8. Tasten △▽◁▷ / Trapez-Tasten △▽ / Lautstärketa- sten ◁▷...

  • Seite 15: Ausstattung Der Anschlussleiste

    1. Einführung Ausstattung der Anschlussleiste V300X/V260X 1. COMPUTER 1 IN/ Komponenten-Eingangsan- 4. PC CONTROL-Port (9-poliger D-Sub) ( → Seite 91) schluss (15 poliger Mini D-Sub) ( → Seite 12, 13, Schließen Sie an diesen Port einen PC oder ein Steuersystem an. Dadurch können Sie den Projek- tor über das serielle Kommunikationsprotokoll steu-...

  • Seite 16: Bezeichnung Der Teile Des Fernbedienungsgerätes

    1. Einführung  Bezeichnung der Teile des Fernbedienungsgerätes 10. HDMI-Taste (→ Seite 21) 11. VIEWER-Taste (ist in dieser Projektorenreihe nicht verfügbar) 12. NETWORKI-Taste (ist in dieser Projektorenreihe nicht verfügbar) 13. USB DISPLAY-Taste (ist in dieser Projektorenreihe nicht verfügbar) 14. ID SET-Taste (→...

  • Seite 17: Einlegen Der Batterie

    1. Einführung Einlegen der Batterie Schließen Sie die Batterieabde- Drücken Sie fest auf die Setzen Sie neue Batterien (AAA) ckung, bis sie einrastet.Verwenden Batterieabdeckung und ein. Achten Sie auf die richtige Sie niemals verschiedene Batterie- schieben Sie sie ab. Ausrichtung der Batteriepole typen oder neue und alte Batterien (+/–).

  • Seite 18: Installation Und Anschlüsse

    2. Installation und Anschlüsse Dieses Kapitel beschreibt die Aufstellung des Projektors und den Anschluss von Video- und Audioquellen. Die Aufstellung und Bedienung Ihres Projektors ist denkbar einfach. Bevor Sie den Projektor jedoch in Betrieb nehmen, sind folgende Vorarbeiten erforderlich: Stellen Sie einen Projektionsschirm und den Projektor ①...

  • Seite 19: Projektionsentfernung Und Bildschirmgröße

    2. Installation und Anschlüsse Projektionsentfernung und Bildschirmgröße Nachfolgendes zeigt die richtigen relativen Positionen des Projektors und des Projektionsschirmes. Bestimmen Sie den Aufstellungsort anhand der Tabelle. Entfernungstabelle Bildschirmmitte Unterer Bildschirmteil 2,7"/68 mm Linsenmitte Aufstellort Bildschirmgruöße D(Weit) Diagonale Breite Höhe Weit Fern Weit Fern Zoll...
  • Seite 20 Techniker durchgeführt werden. Platz zur Verfügung steht, in den Genuss eines viel Für nähere Informationen wenden Sie sich bitte an größeren Bildes. Kontaktieren Sie Ihren NEC-Händler, Ihren NEC-Fachhändler. falls Sie ein Spiegelsystem benötigen. Wenn Ihr Bild bei der Verwendung eines Spiegels spiegelverkehrt Versuchen Sie nicht, den Projektor selbst zu install- dargestellt wird, können Sie die Bildausrichtung mit...

  • Seite 21: Herstellen Der Anschlüsse

    Normalerweise wird das externe Display mit der Tastenkombination der ‘Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC-Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 22: Anschluss Eines Externen Monitors

    2. Installation und Anschlüsse Anschluss eines externen Monitors V300X/V260X MONITOR OUT COMP 1 Computerkabel (VGA) (Lieferumfang) Computer- kabel (VGA) (nicht im Lieferumfang enthalten) Sie können einen separaten, externen Monitor an Ihren Projektor anschließen, um sich während der Bildprojektion auf dem Monitor gleichzeitig das analoge Computer-Bild anzeigen zu lassen.

  • Seite 23: Anschluss Ihres Dvd-Players Mit Komponenten-Ausgang

    2. Installation und Anschlüsse Anschluss Ihres DVD-Players mit Komponenten-Ausgang Verwenden Sie für Stereo-Ton eine Audio-Ausrüstung. Der eingebaute Lautsprecher des Projektors kann nur mono wiedergeben. [V230X/V260/V230] V300X/V260X COMPUTER IN AUDIO IN COMPUTER 1 IN Optionales 15-pol. - an - RCA (Weib- chen) ×...

  • Seite 24: Anschluss Ihres Videorekorders

    2. Installation und Anschlüsse Anschluss Ihres Videorekorders Verwenden Sie für Stereo-Ton eine Audio-Ausrüstung. Der eingebaute Lautsprecher des Projektors kann nur mono wiedergeben. V230X/V260/V230 V300X/V260X AUDIO IN S-VIDEO IN AUDIO IN VIDEO IN S-Videokabel Stereo-Klinkenste- (nicht im Lieferumfang enthalten) cker-RCA-Audiokabel (nicht im Lieferum-...

  • Seite 25: Anschluss An Den Hdmi-Eingang (Nur V300X/V260X)

    2. Installation und Anschlüsse Anschluss an den HDMI-Eingang (nur V300X/V260X) Sie können den HDMI-Ausgang Ihres DVD-Players, Harddisk-Players, Blue-ray-Players oder Notebooks am HDMI IN-Anschluss Ihres Projektors anschließen. HINWEIS: Der HDMI IN-Anschluss unterstützt Plug & Play (DDC2B). HDMI IN HDMI-Kabel (nicht im Lieferumfang enthalten) Verwenden Sie ein High Speed HDMI -Kabel.

  • Seite 26: Anschluss An Ein Netzwerk (Nur V300X/V260X)

    2. Installation und Anschlüsse Anschluss an ein Netzwerk (nur V300X/V260X) Der Projektor ist standardmäßig mit einem LAN-Anschluss (RJ-45) ausgerüstet, über den mit einem LAN-Kabel ein Netzwerkanschluss hergestellt werden kann. Bei Anschluss an ein Netzwerk können über das LAN-Kabel die Netzwerk- und die Mail-Hinweis-Einstellungen gemacht werden.

  • Seite 27: Anschluss Des Im Lieferumfang Enthaltenen Netzkabels

    2. Installation und Anschlüsse Anschluss des im Lieferumfang enthaltenen Netzkabels Schließen Sie das mitgelieferte Netzkabel an den Projektor an. Schließen Sie zunächst den dreipoligen Stecker des im Lieferumfang enthaltenen Netzkabels an den AC IN-Eingang des Projektors und dann den anderen Stecker an eine Wandsteckdose an. Der Projektor schaltet sich in den Standby-Modus.

  • Seite 28: Bildprojektion (Grundbetrieb)

    Stellen Sie nach dem Einschalten Ihres Projektors sicher, dass die Computer- oder Videoquelle eingeschaltet ist und dass die Linsenkappe entfernt wurde. Leictet stetig Orange Blinkt grün Leichtet stetig grün (→ seite 83) HINWEIS: Wenn kein Signal verfügbar ist, wird entweder das NEC- Logo (Standardeinstellung), ein blauer oder ein schwarzer Bildschirm angezeigt. Nachdem der Projektor 45 Sekunden lang einen blauen, schwarzen oder den Logo-Bildschirm angezeigt hat, schaltet die [ECO- BETRIEBSART] immer auf [AKTIV] um. Dies geschieht nur, wenn die [ECO-BETRIEBSART] auf [INAKTIV] eingestellt ist.

  • Seite 29: Hinweis Zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm)

    3. Bildprojektion (Grundbetrieb) Hinweis zum Eröffnungsbildschirm (Menüsprachen-Auswahlbildschirm) Beim ersten Einschalten des Projektors erscheint das Eröffnungsmenü. In diesem Menü haben Sie die Möglichkeit aus 27 Menüsprachen eine Sprache auszuwählen. Verfahren Sie zum Auswählen einer Menüsprache bitte wie folgt: 1. Wählen Sie mit der , ,  or  –Taste eine der 27 Sprachen als Menüsprache aus.

  • Seite 30: Quellenwahl

    Verwendung der Fernbedienung V230X/V260/V230: Drücken Sie eine der COMPUTER 1, VIDEO, und S-VIDEO- Tasten. V300X/V260X: Drücken Sie eine der COMPUTER 1, COMPUTER 2, HDMI, VIDEO, und S-VIDEO-Tasten. Auswahl der Standardquelle Sie können eine Quelle als Standardquelle einstellen, so dass diese nach jedem Einschalten des Projektors angezeigt wird.

  • Seite 31: Einstellen Der Bildgröße Und -Position

    3. Bildprojektion (Grundbetrieb)  Einstellen der Bildgröße und -position Verwenden Sie den einstellbaren Kippfußhebel, den Zoom-Hebel oder den Fokusring, um die Bildgröße und Position einzustellen. In diesem Kapitel sind die Zeichnungen und Kabel zwecks Klarheit ausgelassen. Einstellen des Projektionswinkels (Höhe eines Bildes) Schrägeinstellen des Bildes links und rechts [Kippfuß] (→...

  • Seite 32: Einstellung Des Kippfußes

    3. Bildprojektion (Grundbetrieb) Einstellung des Kippfußes 1. Heben Sie die Vorderkante des Projektors an. VORSICHT Fassen Sie während der Einstellung des Kippfußes nicht an den Belüftungsgrill, da er während des Betriebs des Projektors und auch nach dem Ausschalten heiß sein kann. 2.

  • Seite 33: Zoom

    3. Bildprojektion (Grundbetrieb) Zoom Stellen Sie die Bildgröße auf dem Bildschirm mit Hilfe des ZOOM-Hebels ein. Zoom-Hebel Fokus Verwenden Sie den FOCUS-Ring zum Erzielen der besten Fokusleistung. Fokusring...

  • Seite 34: Trapezverzerrungskorrektur

    3. Bildprojektion (Grundbetrieb)  Trapezverzerrungskorrektur Trapezverzerrungskorrektur Wenn der Bildschirm vertikal verzerrt ist, vergrößert sich die Trapezverzerrung. Befolgen Sie die folgenden Schritte, um die Trapezverzerrung zu korrigieren HINWEIS: • Die Trapezkorrektur kann ein leichtes Verschwimmen des Bildes verursachen, da die Korrektur elektronisch durchgeführt wird. • Der Bereich für die Trapezverzerrungskorrektur kann je nach Signal oder Auswahl des Bildseitenverhältnisses eingeschränkt werden.

  • Seite 35: Mit Der Fernbedienung Ausrichten

    3. Bildprojektion (Grundbetrieb) Mit der Fernbedienung ausrichten 1. Drücken Sie die KEYSTONE-Taste. Der Trapezkorrekturbalken wird angezeigt. 2. Verwenden Sie die Taste  oder  , um die Trapezverzerrung zu korrigie- ren. Nehmen Sie die Ausrichtung so vor, dass die rechte und die linke Seite parallel zueinander sind.

  • Seite 36: Automatische Optimierung Des Computersignals

    3. Bildprojektion (Grundbetrieb)  Automatische Optimierung des Computersignals Einstellung des Bildes mit Hilfe der Automatik-Einstellfunktion Automatische Optimierung eines Computerbildes. Tast AUTO ADJ. betätigen, um das Computerbild automatisch einzustellen. Diese Einstellung kann erforderlich sein, wenn Sie Ihren Computer das erste Mal anschließen. [Schlechtes Bild] [Normales Bild] HINWEIS:...

  • Seite 37: Ausschalten Des Projektors

    3. Bildprojektion (Grundbetrieb)  Ausschalten des Projektors Ausschalten des Projektors: 1. Drücken Sie zunächst die (POWER)-Taste am Pro- jektorgehäuse oder die sich auf der Fernbedienung befindliche POWER OFF-Taste. Die [STROM AUSSCHALTEN / SIND SIE SICHER? / CO2- REDUZIERUNGS-SESSION X.XXX[g-CO2]]- Meldung erscheint.

  • Seite 38: Nach Dem Betrieb

    3. Bildprojektion (Grundbetrieb)  Nach dem Betrieb Vorbereitung: Stellen Sie sicher, dass der Projektor ausgeschaltet ist. 1. Trennen Sie alle sonstigen Kabel ab. 2. Ziehen Sie die einstellbaren Kippfuß ein, falls diese ausgezogen sind. 3. Decken Sie die Linse mit der Linsenabdeckung ab.

  • Seite 39: Praktische Funktionen

    4. Praktische Funktionen  Ausblenden von Bild und Ton Mit der AV-MUTE-Taste können Sie das Bild und den Ton vorübergehend ausblenden. Zum Wiedereinblenden von Bild und Ton drücken Sie die Taste noch einmal. HINWEIS: Auch wenn das Bild ausgeblendet wird, bleibt das Menü auf dem Bildschirm angezeigt.

  • Seite 40: Zum Eco-Modus Wechseln

    LAMP der Lampe zu verlängern (ca. 90 % Helligkeit bei STATUS V260X/V230X/V260/V230 und ca. 75% Helligkeit bei V300X.) Verfahren Sie wie folgt, um die [ECO-BETRIEBSART] einzuschalten: 1. Drücken Sie die ECO-Taste auf der Fernbedienung, um den [ECO- BETRIEBSART]-Bildschirm anzuzeigen. 2. Wählen Sie mit der - oder -Taste die [AKTIV] aus.

  • Seite 41: Überprüfen Der Energiespar-Wirkung [Co2-Messgerät]

    4. Praktische Funktionen  Überprüfen der Energiespar-Wirkung [CO2-MESSGERÄT] Diese Einrichtung bewirkt eine energiesparende Wirkung in Bezug auf die CO -Emissionsreduktion (kg), wenn die [ECO-BETRIEBSART] des Projektors auf [AKTIV] gestellt ist. Diese Funktion wird als [CO2-MESSGERÄT] bezeichnet. Es gibt zwei Meldungen: [CO2-REDUZIERUNG GESAMT/GESAMTKOSTENERSPARNIS] und [CO2-REDUZIE- RUNGS-SESSION].

  • Seite 42: Ungenehmigte Benutzung Des Projektors Verhindern [Sicherheit]

    4. Praktische Funktionen  Ungenehmigte Benutzung des Projektors verhindern [SICHER- HEIT] Über das Menü lässt sich ein Schlüsselwort für den Projektor festlegen, damit er für Unbefugte nicht verfügbar ist. Nach dem Festlegen des Schlüsselwortes wird beim Einschalten des Projektors der Schlüsselwort-Eingabebildschirm angezeigt.
  • Seite 43 4. Praktische Funktionen 7. Geben Sie die gleiche Kombination der -Tasten ein, und drücken Sie die ENTER -Taste. Daraufhin erscheint der Bestätigungsbildschirm. 8. Wählen Sie [JA] und drücken Sie die ENTER -Taste. Damit ist die SICHERHEIT-funktion aktiviert. Einschalten des Projektors bei aktivierter [SICHERHEIT]: 1.
  • Seite 44 4. Praktische Funktionen Deaktivieren der SICHERHEIT-funktion: 1. Drücken Sie die MENU-Taste. Nun wird das Menü angezeigt. 2. Wählen Sie [EINRICHTEN] → [INSTALLATION] → [SICHERHEIT] aus, und drücken Sie die ENTER -Taste. Das INAKTIV/AKTIV-Menü wird angezeigt. 3. Wählen Sie [INAKTIV] und drücken Sie die ENTER -Taste. Der [SCHLÜSSELWORT BESTÄTIGEN]-Bildschirm wird eingeblendet.

  • Seite 45: Verwendung Des Optionalen Empfängers Für Die Drahtlose Maus (Np01Mr)

    4. Praktische Funktionen  Verwendung des optionalen Empfängers für die drahtlose Maus (NP01MR) Der optionale Empfänger für die drahtlose Maus ermöglicht Ihnen die Steuerung der Computer-Mausfunktionen per Fernbedienung. Dies ist besonders praktisch, um durch die mit dem Computer erstellten Präsentationen zu klicken. Anschluss des Empfängers für die drahtlose Maus an Ihren Computer Falls Sie die drahtlose Mausfunktion anwenden möchten, schließen Sie den Empfänger für die drahtlose Maus und den Computer an.

  • Seite 46: Bedienung Ihrer Computer-Maus Von Der Fernbedienung

    4. Praktische Funktionen Bedienung Ihrer Computer-Maus von der Fernbedienung Sie können Ihre Computer-Maus von der Fernbedienung aus bedienen. PAGE  / -Taste: ...Zum Durchlaufen des Fenster-Anzeigebereiches oder zum Anzeigen des vorherigen oder nächsten Dias in PowerPoint auf Ihrem Computer.  -Tasten: ....Für die Bewegung des Maus-Cursors auf Ihrem Computer. MOUSE L-CLICK-Taste: ..fungiert als linke Maustaste.

  • Seite 47: Bedienung Des Projektors Über Das Computer-Kabel (Vga) (Virtual Remote Tool)

    8 Bedienung des Projektors über das Computer-Kabel (VGA) (Virtual Remote Tool) Die Verwendung des auf der Begleit-CD-ROM des NEC-Projektors enthaltenen Dienstprogramms „Virtual Remote Tool“ zeigt den virtuellen Fernbedienungsbildschirm (oder die Werkzeugleiste) auf Ihrem Computerbildschirm an. Dadurch können Sie Funktionen wie das Ein- und Ausschalten des Projektors oder die Signalauswahl über eine Verbindung per Computer-Kabel (VGA) bzw.

  • Seite 48: Schritt 1: Installieren Sie Virtual Remote Tool Auf Dem Computer Unterstützte Betriebssysteme

    1 Legen Sie die Begleit-CD-ROM des NEC Projektors in Ihr CD-ROM-Laufwerk ein. Die Ordner auf der CD-ROM des NEC Projektors werden angezeigt. Wenn die Ordner nicht angezeigt werden, klicken Sie mit der rechten Maustaste auf das Symbol des CD-/ DVD-Laufwerks im Windows “Arbeitsplatz” und wählen Sie “Öffnen”.
  • Seite 49 4. Praktische Funktionen 3 Klicken Sie „Next“. Der Bildschirm „END USER LICENSE AGREEMENT“ wird angezeigt. Lesen Sie sich die „END USER LICENSE AGREEMENT“ sorgfältig durch. 4 Wenn Sie zustimmen, klicken Sie auf „I accept the terms in the license agreement“ und klicken Sie dann auf „Next“.

  • Seite 50: Virtual Remote Tool Deinstallieren Vorbereitung

    4. Praktische Funktionen TIPP: Virtual Remote Tool deinstallieren Vorbereitung: Beenden Sie Virtual Remote Tool, bevor Sie es deinstallieren. Um Virtual Remote Tool zu deinstallieren, muss das Windows Benutzerkonto „Administrator“-Rechte (Windows 7 und Windows Vista) oder „Computeradministrator“-Rechte (Windows XP) haben. • Für Windows 7/Windows Vista 1 Klicken Sie auf „Start“...

  • Seite 51: Doppelklicken Sie Auf Das Verknüpfungssymbol

    Windows Desktop. Über das Startmenü • Klicken Sie auf [Start] → [Alle Programme] oder [Programme] → [NEC Projector User Supportware] → [Virtual Remote Tool] → [Virtual Remote Tool]. Wenn das Virtual Remote Tool zum ersten Mal startet, wird das „Easy Setup“-Fenster eingeblendet.
  • Seite 52 Der Hilfebildschirm wird eingeblendet. • Die Hilfedatei mit Hilfe des Startmenüs einblenden. 1. Klicken Sie „Start“ an. „Alle Programme“ oder „Programme“. „NEC Projector User Supportware“. „Virtual Remote Tool“. Und anschließend „Virtual Remote Tool Help“, in dieser Reihenfolge. Der Hilfebildschirm wird eingeblendet.

  • Seite 53: Netzwerk Einstellen Unter Zuhilfenahme Eines Http-Browsers (Nur V300X/V260X)

    IP-Adresse des Projektors von einem Netzwerk-Administrator im Domain-Namen-Server registriert oder in der “HOSTS”-Datei des verwendeten Computers eingestellt wurde. Beispiel 1: Wurde der Hostname des Projektors mit “pj.nec.co.jp” vorgegeben, erfolgt der Zugriff auf die Netzwer- keinstellung durch Eingabe von http://pj.nec.co.jp/index.html als Adresse oder die Eingabespalte des URL.

  • Seite 54: Netzwerkeinstellungen

    4. Praktische Funktionen Netzwerk-Einstellungen http://<IP-Adress des Projektors>/index.html DHCP ����������������������������������Durch Aktivieren dieser Option wird dem Projektor die IP-Adresse automatisch von Ihrem DHCP-Server zugewiesen� Durch Deaktivieren dieser Option können Sie die von Ihrem Netzwerk-Administrator mitgeteilte IP-Adresse oder Subnet-Maske eintragen� TIPP: Sie können die IP-Adresse im Menü überprüfen, wenn [ENABLE] für [DHCP] ausgewählt ist. Um dies vom Menü aus zu tun, wählen Sie [INFO.]. IP ADDRESS �����������������������Ist für [DHCP] die Option [DISABLE] angewählt, stellen Sie die IP-Adresse des am Projektor ange- schlossenen Netzwerkes ein�...

  • Seite 55: Mail-Hinweis Einstellung

    DOMAIN NAME ������������������������ Den Domain-Namen des am Projektor angeschlossenen Netzwerkes eingeben� Es können bis zu 60 alphanumerische Zeichen eingegeben werden� Wenn der Domänenname nicht bekannt ist, geben Sie die Zeichenkette rechts vom @-Zeichen in der Absenderadresse ein� Beispiel: nec� ALERT MAIL ����������������������������� Durch Anklicken der Option [ENABLE] wird die Funktion Mail-Hinweis eingeschaltet�...

  • Seite 56: J Ansehen Von 3D-Bildern

    Überanstrengung der Augen führen. LCD-Shutterbrillen (empfohlen) • Optionale Brille (NP01GL) • NVIDIA 3D Vision™ (nur V300X) ® Sie können auch im Handel erhältliche, mit DLP Link kompatible LCD-Shutter-Brillen verwenden. ® Schritte zur Anzeige von 3D-Bildern über den Projektor 1. Schließen Sie den Projektor an Ihrer Videoausrüstung an.
  • Seite 57 Befolgen Sie diese Schritte, um das 3D-Menü anzuzeigen. 1. Drücken Sie die MENU-Taste. Das Menü [QUELLE] wird angezeigt. [V230X/V260/V230] [V300X/V260X] 2. Drücken Sie zweimal die -Taste. Das [EINSTELLUNGEN]-Menü wird angezeigt. 3. Drücken Sie einmal die -Taste und dann fünfmal die -Taste.
  • Seite 58 9. Drücken Sie einmal die Menü-Taste. Das Menü wird ausgeblendet. Auswählen des Eingangs, der an eine Quelle von 3D-Bildern angeschlossen ist [COMPUTER / VIDEO / S- VIDEO] (V230X/V260/V230)/[COMPUTER 1/COMPUTER 2/VIDEO/S-VIDEO] (V300X/V260X) Diese Funktion schaltet den 3D-Modus für jeden Eingang zwischen AKTIV und INAKTIV um. HINWEIS: Um sicherzustellen, dass das unterstützte 3D-Signal akzeptiert wird, gehen Sie nach einer der folgenden Vorgehensweisen vor:...
  • Seite 59 4. Praktische Funktionen Fehlersuche beim Betrachten von 3D-Bildern Werden die Bilder nicht ordnungsgemäß in 3D dargestellt oder erscheinen 3D-Bilder als 2D, so überprüfen Sie folgende Tabelle. Beachten Sie auch die Bedienungsanleitung, die Ihrem 3D-Medium oder Ihrer LCD-Shutterbrille beiliegt. Mögliche Ursachen Lösungen •...

  • Seite 60: Anwendung Des Bildschirm-Menüs

    5. Anwendung des Bildschirm-Menüs 1 Verwendung der Menüs HINWEIS: Das Bildschirm-Menü wird während der Projektion eines bewegten Halbvideobildes möglicherweise nicht richtig angezeigt. 1. Drücken Sie zum Aufrufen des Menüs die MENU-Taste auf der Fernbedienung oder am Projektorgehäuse. HINWEIS: Befehle wie ENTER, EXIT, ,  am unteren Bildrand zeigen die Schaltflächen an, die für die Bedienung zur Verfügung stehen. 2. Drücken Sie die -Tasten auf der Fernbedienung oder am Projektorgehäuse, um das Untermenü einzu- blenden.

  • Seite 61: Menü-Elemente

    5. Anwendung des Bildschirm-Menüs  Menü-Elemente Registerkarte Bildlaufleiste Volles Dreieck Verfügbare Tasten Quelle Hervorheben Optionsschaltfeld Bedienfeld-Sperrsymbol Symbol “Große Höhe” Ausschalt-Timer – Thermometer-Symbol verbleibende Zeit Bedienfeld-Sperrsymbol Menüfenster oder Dialogfelder verfügen normalerweise über die folgenden Elemente: Hervorheben ����������������������Zeigt das ausgewählte Menü oder die ausgewählte Option an� Volles Dreieck ��������������������Zeigt an, dass weitere Auswahlmöglichkeiten vorhanden sind�...

  • Seite 62: Liste Der Menü-Optionen

    5. Anwendung des Bildschirm-Menüs  Liste der Menü-Optionen Je nach Eingangssignal stehen nicht immer all Menü-Parameter zur Verfügung. Menüpunkt Standard Optionen COMPUTER (V230X/V260/V230) COMPUTER1, COMPUTER 2 (V300X/V260X) QUELLE HDMI (V300X/V260X) VIDEO S-VIDEO VOREINSTELLUNG HELL. HOCH, PRÄSENTATION, VIDEO, FILM, GRAFIK, REFERENZ...
  • Seite 63 (V300X/V260X) AUT. NETZ. AUS INAKTIV INAKTIV, 0:05, 0:10, 0:20, 0:30 OPTIONEN(2) V230X/V260/V230: LETZTE, AUTO, COMPUTER, VIDEO, S-VIDEO WAHL DER STANDARDQUELLE LETZTE V300X/V260X: LETZTE, AUTO, COMPUTER 1, COMPUTER 2, HDMI, VIDEO, S-VIDEO CO2-UMRECHNUNG WÄHRUNGSKURS WÄHRUNGSUMRECHNUNG INAKTIV INAKTIV, AKTIV BRILLE Link Link, SONSTIGE ®...

  • Seite 64: Menü-Beschreibungen Und Funktionen [Quelle]

    COMPUTER (V230X/V260/V230) Wählt den am COMPUTER IN-Eingang angeschlossenen Computer aus. HINWEIS: • Wenn das Eingangssignal einer Komponente an den COMPUTER IN-Anschluss angeschlossen wurde, wählen Sie [COMPUTER] aus. • Der Projektor erkennt, ob das Eingangssignal ein RGB- oder ein Component-Video-Signal ist. COMPUTER1 & COMPUTER2 (V300X/V260X) Wählt den Computer aus, der an Ihren COMPUTER 1 IN oder COMPUTER 2 IN-Eingangsanschluss angeschlos- senen ist. HINWEIS: • Wenn das Eingangssignal einer Komponente an den COMPUTER 1 IN-Anschluss angeschlossen ist, wählen Sie [COMPUTER1] aus.

  • Seite 65: Menü-Beschreibungen Und Funktionen [Einst.]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [EINST.] [BILD] [VOREINSTELLUNG] Mit dieser Funktion können Sie optimierte Einstellungen für das projizierte Bild auswählen. Sie können hier einen neutralen Farbton für Gelb, Cyan oder Magenta einstellen. Es gibt sechs Voreinstellungen, die für verschiedene Bildtypen optimiert wurden. Sie können auch die [DETAIL- EINSTELLUNG] verwenden, um die Gamma- und Farbwerte selbst festzulegen.
  • Seite 66 [FARBTON] Variiert den Farbpegel von +/- Grün bis +/- Blau. Der Rot-Pegel wird als Bezugswert herangezogen. Eingangssignal KONTRAST HELLIGKEIT BILDSCHÄRFE FARBE FARBTON COMPUTER/HDMI (RGB) Nein Nein Nein COMPUTER/HDMI (KOMPONENTEN) VIDEO/S-VIDEO/KOMPONENTEN HDMI: nur V300X/V260X Ja = einstellbar, Nein = nicht einstellbar...
  • Seite 67 5. Anwendung des Bildschirm-Menüs [RESET] Die Einstellungen und Justagen für [BILD] werden auf die werkseitig eingestellten Werte zurückgestellt; dies gilt allerdings nicht für die folgenden Punkte: Voreinstellungsnummern und [REFERENZ] auf dem [VOREINSTELLUNG]- Bildschirm. Die Einstellungen und Justagen unter [DETAIL-EINSTELLUNG] auf dem [VOREINSTELLUNG]-Bildschirm, die ge- genwärtig nicht ausgewählt wurden, werden nicht zurückgestellt.

  • Seite 68: Einstellung Des Taktes Und Der Phase [Takt/Phase]

    5. Anwendung des Bildschirm-Menüs [BILD-OPTIONEN] Einstellung des Taktes und der Phase [TAKT/PHASE] Diese Funktion ermöglicht Ihnen die manuelle Einstellung von [TAKT] und [PHASE]. TAKT ���������������������� Verwenden Sie diesen Punkt für die Feineinstellung des Computerbildes oder zum Beseitigen von möglicher- weise auftretenden Vertikalstreifen� Diese Funktion stellt die Taktfrequenz ein, mit der horizontale Streifen im Bild eliminiert werden�...

  • Seite 69: Einstellung Der Horizontal/Vertikal-Position [Horizontal/Vertikal]

    5. Anwendung des Bildschirm-Menüs Einstellung der Horizontal/Vertikal-Position [HORIZONTAL/VERTIKAL] Stellt die Lage des Bildes horizontal und vertikal ein. - Während der Einstellung von [TAKT] und [PHASE] kann das Bild gestört werden. Hierbei handelt es sich nicht um eine Fehlfunktion. - Ihre manuellen Einstellungen für [TAKT], [PHASE], [HORIZONTAL] und [VERTIKAL] werden für die aktuelle Anzeige verwendet und abgespeichert.

  • Seite 70: Beispiel-Bild Wenn Das Geeignete Bildformat Automatisch Bestimmt Wird [Computersignal]

    Projektors, zeigt der Projektor das aktuelle Bild mit seiner echten Auflösung. [Beispiel 1] Wenn das Eingangssi- gnal mit einer Auflösung von 800 x 600 auf dem V300X/V260X/V230X dargestellt wird: [Beispiel 2] Wenn das Eingangssi- gnal mit einer Auflösung von 800 x...

  • Seite 71: Einstellen Der Vertikalen Position Des Bildes [Position]

    5. Anwendung des Bildschirm-Menüs Einstellen der vertikalen Position des Bildes [POSITION] (nur wenn für das [BILDFORMAT], [16:9], [15:9], oder [16:10] angewählt wurde) Werden als [BILDFORMAT], [16:9], [15:9], oder [16:10] angewählt, wird das Bild mit schwarzen Rändern oben und unten dargestellt. Sie können die vertikale Position zwischen den schwarzen Balken einstellen.

  • Seite 72: Menü-Beschreibungen Und Funktionen [Einrichten]

    5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [EINRICHTEN] [ALLGEMEINES] Manuelle Korrektur der vertikalen Trapezverzerrung [TRAPEZ] Sie können die vertikale Verzerrung manuell korrigieren. (→ Seite 25) TIPP: Wenn diese Option hervorgehoben ist, wird durch Drücken der ENTER -Taste die Bildlaufleiste für die Einstellung angezeigt. Speicherung der vertikalen Trapezkorrektur [TRAPEZ-SPEICHERUNG] Diese Option ermöglicht Ihnen das Speichern Ihrer aktuellen Trapez-Einstellungen. INAKTIV �����������������...
  • Seite 73 INAKTIV (100 % Helligkeit). Wählen Sie diesen Modus aus, um die Lebensdauer der Lampe AKTIV zu verlängern (ca. 90 % Helligkeit bei V260X/V230X/V260/V230 Leuchtet stetig grün und ca. 75% Helligkeit bei V300X.) HINWEIS: • Die [VERBL. LA.BETR.-DAUER] und die [LAMPENBETRIEBSSTUNDEN] können unter [VERWENDUNGSDAUER] überprüft werden. Wählen Sie [INFO.] aus. → [VERWENDUNGSDAUER]. (→ Seite 76) • Der Projektor schaltet sich jedes Mal, nachdem er eingeschaltet wurde, für 90 Sekunden in den Zustand [AKTIV] für [ECO-BE- TRIEBSART]. Der Zustand der Lampe wird nicht beeinträchtigt, wenn die [ECO-BETRIEBSART] während dieser Zeit geändert wird. • 45 Sekunden von dem Zeitpunkt an, als der Projektor einen blauen, schwarzen oder den Logo-Bildschirm angezeigt hat, schaltet der [ECO-BETRIEBSART] sich automatisch auf [AKTIV] um. Sobald ein Signal angenommen wird, kehrt der Projektor in den...

  • Seite 74: Auswahl Der Menü-Farbe [Farbaus Wahl]

    5. Anwendung des Bildschirm-Menüs [MENÜ] Auswahl der Menü-Farbe [FARBAUS WAHL] Sie können zwischen zwei Optionen für die Menüfarbe wählen: FARBE und MONOCHROM. Ein-/Ausschalten der Quellenanzeige [QUELLENANZEIGE] Diese Option schaltet die Eingangsbezeichnungsanzeige wie z.B. COMPUTER, VIDEO und S-VIDEO und Kein Ein- gang, die oben rechts auf dem Bildschirm angezeigt wird, ein oder aus.

  • Seite 75: Auswahl Der Menü-Anzeigezeit [Anzeigezeit]

    [AUTO 45 SEK.] ist die Werkseinstellung. Auswahl einer Farbe oder eines Logos für den Hintergrund [HINTERGRUND] Mit Hilfe dieser Funktion können Sie einen blauen/schwarzen Bildschirm oder ein Logo anzeigen lassen, wenn kein Signal verfügbar ist. Der Standard-Hintergrund ist [LOGO]. TIPP: Das Logo kann geändert werden. Um weitere Informationen darüber zu erhalten, wie Sie das Logo ändern können, setzen Sie sich bitte mit Ihrem NEC- oder durch NEC ausgewiesenen Kundendienst in Verbindung. Wenn Sie keinen in Ihrem Ort finden können, fragen Sie bitte Ihren Händler. HINWEIS: Auch wenn [RESET] vom Menü aus durchgeführt wird, bleibt diese Einstellung unbeeinflusst.
  • Seite 76 5. Anwendung des Bildschirm-Menüs [INSTALLATION] Auswahl der Projektor-Ausrichtung [AUSRICHTUNG] Diese Funktion richtet Ihr Bild der Projektionsart entsprechend aus. Die Optionen sind: Frontprojektion, Deckenrück- projektion, Rückprojektion und Deckenfrontprojektion. FRONTPROJEKTION DECKENRÜCKPROJEKTION RÜCKPROJEKTION DECKENFRONTPROJEKTION Deaktivierung der Gehäuse-Tasten [BEDIENFELD-SPERRE] Diese Option schaltet die BEDIENFELD-SPERRE-funktion ein oder aus. HINWEIS: • Diese BEDIENFELD-SPERRE-Funktion hat keinerlei Einfluss auf die Fernbedienungsfunktionen.

  • Seite 77: Auswahl Der Übertragungsrate [Übertragungsrate]

    5. Anwendung des Bildschirm-Menüs Auswahl der Übertragungsrate [ÜBERTRAGUNGSRATE] Diese Funktion stellt die Baudrate des PC-Steuerports (D-Sub 9P) ein. Datenraten von 4800 bis 38400 bps werden unterstützt. Die Standard-Einstellung ist 38400 bps. Wählen Sie die für das anzuschließende Gerät geeignete Baudrate (je nach Gerät ist möglicherweise bei langen Kabelläufen eine niedrigere Baudrate empfehlenswert).

  • Seite 78: Gebläsemodus Auswählen [Gebläsemodus]

    HOCH ��������������������� Das eingebaute Gebläse laufen mit hoher Geschwindigkeit� GROSSE HÖHE ������ Das eingebaute Gebläse arbeitet mit hoher Geschwindigkeit� Wählen Sie diese Option, wenn der Projektor in Höhenlagen ab ca� 5500 Fuß/1700 Metern (3000 Fuß/900 Meter beim V300X) oder darüber eingesetzt wird�...

  • Seite 79: Auswahl Von [Farbsystem]

    Wenn der [WXGA-MODUS] auf [AKTIV] gesetzt ist, kann kein XGA-Signal (1024 x 768) erkannt werden. Wählen Sie in diesem Falle [INAKTIV]. HDMI einstellen [HDMI-EINSTELLUNGEN] (V300X/V260X) Nehmen Sie die Einstellungen für den Videopegel und den Audiopegel vor, wenn Sie HDMI-Geräte, wie z.B. einen DVD-Player, anschließen.

  • Seite 80: Anwendung Des Bildschirm-Menüs

    STROMSPAR ��������� Netzanzeige: leuchtet rot /STATUS-Anzeige: Inaktiv Die folgenden Anschlüsse, Tasten und Funktionen arbeiten in dieser Betriebsart nicht� - PC CONTROL Anschluss, COMPUTER OUT Anschluss - LAN und Mailalarm-Funktionen (nur V300X/V260X) - Tasten am Gehäuse außer POWER - Tasten an der Fernbedienung außer POWER ON HINWEIS: • Wenn [BEDIENFELD-SPERRE], [STEUER-ID] oder [AUT.NETZ.EIN(COMP1)] eingeschaltet wird, ist die [STANDBY-MODUS]...

  • Seite 81: Einstellung Des Co2-Fußabdruck-Faktors [Co2-Berechnung]

    (V300X/V260X) ��������������� Zeigt jedes Mal das Computer-Signal vom COMPUTER 2 IN-Anschluss an, wenn der Projektor einge- schaltet wird� HDMI (V300X/V260X) ���� Zeigt die Digitalquelle vom HDMI IN Anschluss an, jedesmal, wenn der Projektor eingeschaltet wird� VIDEO ����������������������������� Hiermit wird bei jedem Hochfahren des Projektors die Video-Quelle (VIDEO IN) angezeigt�...
  • Seite 82 5. Anwendung des Bildschirm-Menüs Anpassen der Einstellung der Währung und der Währungsumrechnung [WÄHRUNGSUMRECH- NUNG] Ändert die Einstellung der Währung und der Währungsumrechnung für die CO2-ANZEIGE. Die Grundeinstellung sind wie folgt: US ���������������������������������������0�11 [$/kWh] EU-Euro ������������������������������0�19 [€/kWh] Japanische Yen �������������������20 [¥/kWh] Chinesische Yuan����������������0�48 [¥/kWh] Die Grundeinstellung für US-Dollar, EU-Euro und Japanische Yen basieren auf der OECD-Publikation “Energy Prices and Taxes (second quarter 2010) ”.
  • Seite 83 Link kompatibel sind, können sich nicht ordentlich mit dem ® Projektor synchronisieren. Andere*2 �����������������������������Für andere LCD-Shutter-Brillen wie zum Beispiel IR- oder Kabel-LCD-Shutter-Brillen� *1: Nur für V300X *2: Für andere Modelle als V300X [FORMAT] Sie können eins von zwei Formaten wählen: Sequentiell oder over/under...
  • Seite 84 5. Anwendung des Bildschirm-Menüs SEQUENTIELL ���������������������Normale Einstellung� (Die sequentielle 3D-Darstellung besteht aus einer Sequenz von wechselnden Einzelbildern, die jeweils für das eine oder das andere Auge bestimmt sind�) OVER/UNDER ���������������������Die 3D-Bilder werden im under/over-Format angezeigt� HINWEIS: Diese Funktion funktioniert nicht für VIDEO- und S-VIDEO-Quellen. Diese Option ist nur verfügbar, wenn für [BRILLEN] [DLP Link] ausgewählt ist. ® [L/R-INVERTIERUNG] Ändern Sie die Einstellung, wenn Sie Probleme haben, 3D-Bilder zu sehen.
  • Seite 85 5. Anwendung des Bildschirm-Menüs  Menü-Beschreibungen und Funktionen [INFO.] Zeigt den Status des aktuellen Signals und der Lampenbenutzung an. Dieser Punkt hat drei Seiten (vier Seiten über den V300X/V260X). Folgende Informationen sind enthalten: TIPP: Wenn Sie die HELP-Taste auf der Fernbedienung drücken, werden die Menüpunkte des [INFO.]-Menüs angezeigt. [VERWENDUNGSDAUER] [VERBL. LAMPENBETR.-DAUER] (%)* [LAMPENBETRIEBSSTUNDEN] (H)
  • Seite 86 [QUELLE 2] [AUFLÖSUNG] [SIGNALTYP] [HORIZONTALE FREQUENZ] [VIDEOTYP] [VERTIKALE FREQUENZ] [BIT-TIEFE] (V300X/V260X) [SYNCH.-TYP] [VIDEO-LEVEL] (V300X/V260X) [SYNCH.-POLARITÄT] [3D SIGNAL] [SCAN-TYP] [VERKABELTES LAN] (nur V300X/V260X) [VERSION] [PROJEKTORNAME] [IP-ADRESSE] [FIRMWARE] Version [SUBNET-MASKE] [GATEWAY] [DATA] Version [MAC-ADRESSE] SONSTIGE MODEL NO. SERIAL NUMBER CONTROL ID (wenn [CONTROL ID] eingestellt ist)

  • Seite 87: Menü-Beschreibungen Und Funktionen [Reset]

    Alle Positionen können zurück gesetzt werden AUSSER [SPRACHE], [HINTERGRUND], [SICHERHEIT], [ÜBER- TRAGUNGSRATE], [STEUER-ID], [STANDBY-MODUS], [GEBLÄSEMODUS], [VERBL. LA.BETR.-DAUER], [LAMPENBETRIEBSSTUNDEN], [CO2-REDUZIERUNG GESAMT], [CARBON CONVERT], [CURRENCY], [CURRENCY CONVERT], und [NETZWERK-EINSTELLUNGEN] (nur V300X/V260X). Beziehen Sie sich für die Rückstellung der Verwendungsdauer auf [LAMPENBETRIEBSSTUNDEN LÖSCHEN]. Netzwerk-Einstellungen [NETZWERK-EINSTELLUNGEN] löschen (nur V300X/V260X) Schaltet [DHCP], [IP-ADRESSE], [SUBNET-MASKE] und [GATEWAY] auf die Standardwerte zurück.

  • Seite 88: Wartung

    6. Wartung Dieses Kapitel beschreibt die einfachen Wartungsanleitungen, die Sie beim Reinigen des Gehäuses und der Linse und beim Austausch der Lampe befolgen sollten.  Reinigung des Gehäuses und der Linse 1. Schalten Sie den Projektor vor der Reinigung aus. 2.

  • Seite 89: Austausch Der Projektionslampe

    Lampe nach Erreichen des Endes ihrer Lebensdauer weiter benutzen, kann der Glaskolben der Lampe platzen und die Scherben werden im Lampengehäuse verstreut. Fassen Sie die Splitter nicht an, da Sie sich daran ver- letzen könnten. Sollte einmal eine Lampe zerplatzt sein, beauftragen Sie bitte Ihren NEC-Fachhändler mit dem Lampenaustausch.
  • Seite 90 6. Wartung 1. Entfernen Sie die Lampenabdeckung. (1) Die Lampenabdeckungsschraube lösen. • Die Lampenabdeckungsschraube ist nicht entfernbar. (2)Die Lampenabdeckungsschraube schieben und abziehen. 2. Entfernen des Lampengehäuses. (1) Lösen Sie die drei Befestigungsschrauben des Lampengehäuses, bis sich der Kreuzschraubendreher frei dreht. •...
  • Seite 91 3. Installation eines neuen Lampengehäuses. (1) Setzen Sie das neue Lampengehäuse ein, bis es in der Fassung einrastet. VORSICHT Verwenden Sie ausschließlich die NEC-Austauschlampe NP18LP(V300X)/NP13LP(V260X/V230X/V260/V230). Bestellen Sie die Lampe bei Ihrem NEC-Fachhändler. (2)Das Lampengehäuse zwecks Sicherung oben in der Mitte schieben.

  • Seite 92: Anhang

    7. Anhang 1 Fehlersuche Dieses Kapitel hilft Ihnen bei der Beseitigung von Störungen, die bei der Einrichtung oder während des Betriebes Ihres Projektors auftreten können. Anzeige-Meldungen Netzanzeige (POWER) Anzeige-Zustand Projektor-Zustand Hinweis – Das Netzkabel ist nicht eingesteckt� Anzeige blinkt Grün 0,5 Sek�...
  • Seite 93 19) • Stellen Sie sicher, dass die Lampenabdeckung richtig aufgesetzt ist. (→ Seite 82) • Überprüfen Sie, ob der Projektor überhitzt ist. Wenn die Belüftung um den Projektor herum nicht ausreichend ist, oder wenn der Raum, in dem die Präsentation ausgeführt wird, besonders warm ist, stellen Sie den Projektor an einem kühleren Ort auf. • Überprüfen Sie, ob der Projektor mehr als 100 Stunden über die Lampenlebensdauer hinaus verwendet wurde. Sollte dies der Fall sein, tauschen Sie die Lampe aus. Stellen Sie nach dem Lampenaustausch die Lampenbetriebsstunden auf Null. (→ Seite 78) • Möglicherweise leuchtet die Lampe nicht. Warten Sie eine ganze Minute, bevor Sie den Projektor erneut einschalten. • Stellen Sie den [GEBLÄSEMODUS] auf [GROSSE HÖHE], wenn Sie den Projektor in Höhenlagen von ca. 5500 Fuß/1700 Meter (3000 Fuß/900 Meter beim V300X) oder höher verwenden. Wenn Sie den Projektor in Höhenlagen von ca. 5500 Fuß/1700 Meter oder höher ohne die Einstellung des Projektors auf [GROSSE HÖHE] verwenden, kann dies dazu führen, dass sich der Projektor überhitzt und selbst ausschaltet. Warten Sie in diesem Fall einige Minuten und schalten Sie den Projektor wieder ein. (→ Seite 69) Wenn Sie den Projektor unmittelbar nach dem Ausschalten der Lampe wieder einschalten, laufen die Lüfter für einige Zeit ohne Bildanzeige, dann erst zeigt der Projektor wieder ein Bild an. Warten Sie einen Moment. Schaltet sich aus. • Prüfen, dass [AUSSCHALT-TIMER] bzw. [AUT. NETZ. AUS] aus sind. (→ Seite 64, 72) Kein Bild. • Wählen Sie Ihre Quelle (Computer, Video oder S-Video) mit der sich auf der Fernbedienung befi ndlichen COMPUTER1-, VIDEO- oder S-VIDEO-Taste aus. (→...
  • Seite 94 Display durch eine Funktionstasten-Kombination aktiviert / entaktiviert. Normalerweise wird das externe Display mit der Tastenkombination der “Fn”-Taste und einer der 12 Funktionstasten ein- oder ausgeschaltet. NEC- Laptops verwenden z.B. die Tastenkombination Fn + F3, während Dell-Laptops die Tastenkombination Fn + F8 verwenden, um durch die Auswahlmöglichkeiten des externen Displays zu schalten.

  • Seite 95: Technische Daten

    7. Anhang  Technische Daten Dieses Kapitel liefert Ihnen technische Informationen über die Leistung des Projektors V300X/V260X/V230X/V260/V230. Optik V300X V260X V230X V260 V230 Projektionssysten Single DLP Chip (0,55”, Verhältnis 4:3) ® Auflösung 1024 × 768 pixels (XGA) 800 × 600 pixels(SVGA)
  • Seite 96 HDCP geschützt sind und aufgrund Bestimmung/Absicht durch die HDCP Gemeinschaft (Digitalingalt- schutz, LLC) nicht zugänglich sind. Ein Bild mit einer höheren oder tieferen Auflösung als die des Projektors (V300X/V260X/V230X: 1024 x 768 und V260/V230: 800 x 600) wird mittels Skalierungstechnil angezeigt.

  • Seite 97: Gehäuseabmessungen

    7. Anhang  Gehäuseabmessungen V300X/V260X V230X/V260/V230 310(12.2) Linsenmitte 96(3.8) Linsenmitte Einheit: mm (zoll)

  • Seite 98: Pinbelegung Des D-Sub Computer-Eingangsanschlusses

    7. Anhang  Pinbelegung des D-Sub COMPUTER-Eingangsanschlusses 15-poliger Mini D-Sub-Anschluss tift-Nr. RGB-Signal (Analog) YCbCr-Signal 11 12 13 14 15 Grün oder Synch.-an-Grün Blau Masse Signalpegel Masse Videosignal: 0,7 Vp-p (Analog) Rote Masse Cr-Masse Synch.-Signal: TTL level Grüne Masse Y-Masse Blaue Masse Cb-Masse Nicht belegt Synch.-Signal-Masse...

  • Seite 99: Liste Kompatibler Eingangssignale

    720 × 4:3/16:9 SDTV (576p) 720 × 4:3/16:9 Komposit-Video-/S-Video Bildwieder- Signal Bildformat holfrequenz (Hz) NTSC *1 Ausgangsauflösung bei SVGA-Modellen (V260/V230) *2 Ausgangsauflösung bei XGA-Modellen (V300X/V260X/V230X) PAL60 *3 Unterstützt [ÜBER/UNTER] SECAM *4 Reduced-Blanking-(RB)-Signal Bildwieder- Auflösung Signal Bildformat holfrequenz (Bildpunkte) (Hz) SVGA 800 ×...

  • Seite 100: Pc-Steuercodes Und Kabelanschlüsse

     PC-Steuercodes und Kabelanschlüsse PC-Steuercodes Funktion Codedaten POWER ON POWER OFF INPUT SELECT COMPUTER (V230X/V260V230) INPUT SELECT COMPUTER 1 (V300X/V260X) INPUT SELECT COMPUTER 2 (V300X/V260X) INPUT SELECT HDMI (V300X/V260X) INPUT SELECT VIDEO INPUT SELECT S-VIDEO PICTURE MUTE ON PICTURE MUTE OFF...

  • Seite 101: Checkliste Für Die Fehlersuche

    7. Anhang  Checkliste für die Fehlersuche Bevor Sie Ihren Fachhändler oder einen Kundendienst kontaktieren, sollten Sie zunächst anhand der nachfolgenden Liste prüfen, ob eine Reparatur wirklich erforderlich ist. Beziehen Sie sich auch auf das Kapitel “Fehlersuche” in Ihrem Bedienungshandbuch. Die nachfolgende Checkliste erleichtert uns die Behebung Ihres Störung erheblich. * Drucken Sie diese und die folgende Seite für die Überprüfung aus.

  • Seite 102: Aufstellungsumgebung

    Modellnummer des Fernbedienungsgerätes: Notebook  / Tischgerät  Natürliche Auflösung: Bildwiederholfrequenz: Video-Adapter: Sonstiges Projektor DVD-Player Videogerät Signalkabel Videorekorder, DVD-Player, Videokamera, Videospiel oder NEC-Norm oder Kabel von einem anderen Hersteller? Sonstiges Modellnummer: Länge: Zoll / m Hersteller: Verteilerverstärker Modellnummer: Modellnummer: Umschalter Modellnummer:...

  • Seite 103: Travelcare-Führer

    7. Anhang  TravelCare-Führer TravelCare – eine Serviceleistung für Weltreisende Dieses Produkt ist für “TravelCare”, NEC’s einzigartigen internationalen Garantie- und Reparaturservice, vorgesehen. Weitere Informationen zu TravelCare finden Sie auf unserer Website (nur auf Englisch). http://www.nec-display.com/dl/en/pj_support/travel_care.html 9 TCO-Zertifizierung Einige Modelle dieser Produktfamilie sind TCO-zertifiziert. Alle TCO-zertifizierten Modelle haben das TCO-Zeichen auf dem Kennzeichnungsschild (auf der Unterseite des Produkts).
  • Seite 104 © NEC Display Solutions, Ltd. 2011 7N951582...

Diese Anleitung auch für:

V260xV230xV260V230

Inhaltsverzeichnis
