8. Dichten Sie alle Anschlüsse des Produkts dampfdiffusi-
onsdicht ab.
–
geeignetes dampfdiffusionsdichtes Klebeband
5

Elektrische Installation

Gefahr!
Lebensgefahr durch spannungsführende
Anschlüsse (230 V)!
Bei Arbeiten an spannungsführenden An-
schlüssen (230 V) besteht Lebensgefahr
durch Stromschlag.
▶ Schalten Sie die Stromzufuhr zum Pro-
dukt ab, bevor Sie Arbeiten durchführen.
▶ Sichern Sie die Stromzufuhr gegen
Wiedereinschalten.
▶ Prüfen Sie die Anschlüsse auf Span-
nungsfreiheit.

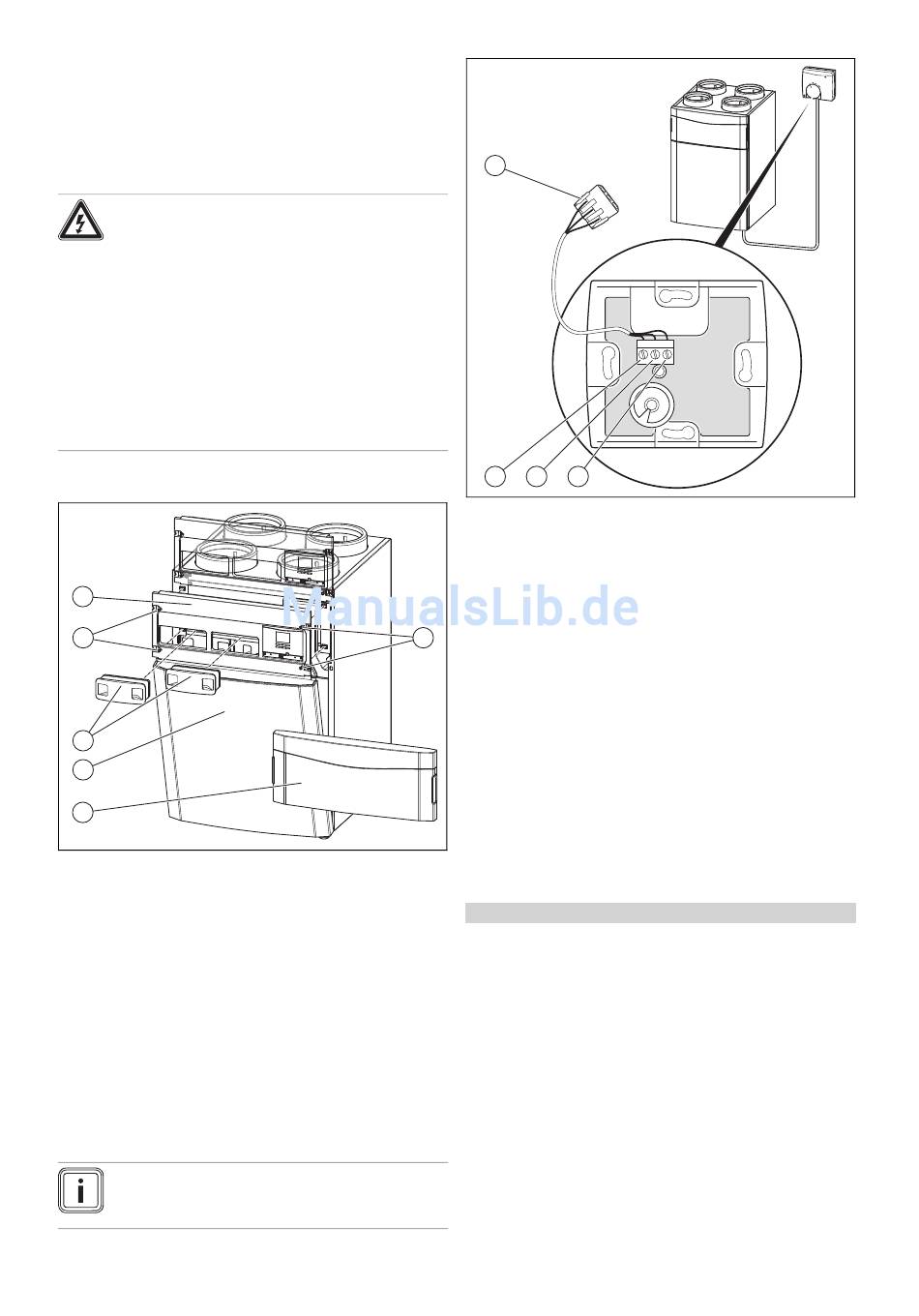

5.1 Produkt öffnen
5
4
3
2
1
1. Entfernen Sie die Frontklappe (1), indem Sie die Griff-
mulden drücken.
2. Ziehen Sie beide Filterstopfen (3) heraus.
3. Drehen Sie alle Drehverschlüsse (4) an der Bedien-
blende auf.
–
Vierteldrehung
4. Befestigen Sie die Bedienblende (5) in der Wartungspo-
sition.
5. Drehen Sie unteren Drehverschlüsse an der Bedien-
blende zu.
–
Vierteldrehung
6. Nehmen Sie das Frontblech (2) ab.
5.1.1 4-Stufenschalter (Fernbedienung)
anschließen
Hinweis
Wenn ein Vaillant Regler angeschlossen wird,
dann ist der Stufenschalter nicht funktionsfähig.
0020159949_03 recoVAIR Installations- und Wartungsanleitung
Elektrische Installation 5
4
1 2 3
1 Anschluss 1 an Anschluss
GND
2 Anschluss 2 an Anschluss
LED
1. Öffnen Sie den 4-Stufenschalter, indem Sie das Ge-
häuse entfernen.
2. Schließen Sie das Anschlusskabel im Anschlussbereich
4
des 4-Stufenschalters an.
–
Anschlussbelegung: Anschluss GND an Anschluss
1/Anschluss LED an Anschluss 2/Anschluss V+ an
Anschluss 3
3. Schließen Sie das Anschlusskabel an den Anschluss-
Stecker (4) im Anschlussbereich des Produkts an.
5.1.2 Frostschutzelement einbauen und
anschließen
▶
Installieren Sie das Frostschutzelement (→ Installations-
anleitung Frostschutzelement).
5.1.3 Luftqualitätssensoren anschließen
Bedingungen: Regler VRC 470 ist angeschlossen
▶ Schließen Sie die Luftqualitätssensoren im Anschluss-
bereich des Produkts an (→ Installationsanleitung Luft-
qualitätssensoren).
5.1.4 Regler VRC 470 anschließen
▶ Schließen Sie den Regler im Anschlussbereich des Pro-
dukts an (→ Installationsanleitung VRC 470).
–
Anschlussart: eBUS-Leitung
–
Regler: Kompatibilität ab VRC 470/4
▶
Stellen Sie das Datum und die Uhrzeit am Regler ein,
wenn das DCF-Signal nicht ausgewertet wird (→ Installa-
tionsanleitung VRC 470).
1 2 3
3 Anschluss 3 an Anschluss
V+
4 Anschluss-Stecker (im
Gerät)
