7links NX-4418-675 Schnellstartanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieser WLAN-IP-
Überwachungskamera. Registriert die Kamera eine Bewegung,
startet sie automatisch eine Aufzeichnung und folgt den
Bewegungen im Bild um bis zu 340°. Auf Wunsch werden Sie
per App über jede Aktivität informiert – weltweit.
Bitte lesen Sie diese Schnellstartanleitung und befolgen Sie die
aufgeführten Hinweise und Tipps, damit Sie Ihre neue WLAN-IP-
Überwachungskamera optimal einsetzen können.
Lieferumfang

WLAN-IP-Überwachungskamera IPC-600.track

2 x Akku Typ AA

USB-Netzteil

Micro-USB-Ladekabel

Wand- und Deckenhalterung

2 x Schrauben, 2 x Dübel

Schnellstartanleitung
Zusätzlich benötigt:

Mobilgerät mit Android / iOS & kostenlose App iEagleCam
Optionales Zubehör
microSD-Karte bis 128 GB z.B. ZX-2560 (128 GB)
Technische Daten
Stromversorgung 5 V DC / 2 A
Anzahl 2
Notstrom
Kapazität insgesamt 800 mAh
Li-Ion-Akku
Betriebszeit bis zu 120 Minuten
Standard IEEE 802.11 b/g/n
WLAN Funkfrequenz 2.400,0-2.483,5 MHz
max. Sendeleistung 17 dBm
1920 x 1080 Pixel
Video-Auflösung
(Full HD 1080 p)
Videokompression H-264
Nachtsicht bis zu 3 m
Speicherkarte microSD bis zu 128 GB
Lautsprecher
Mikrofon
Micro-USB-Buchse
Anschlüsse RJ-45-Buchse (LAN)
microSD-Kartenschacht
Maße (H x Ø) ca. 130 x 97 mm
Gewicht 206 g
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen

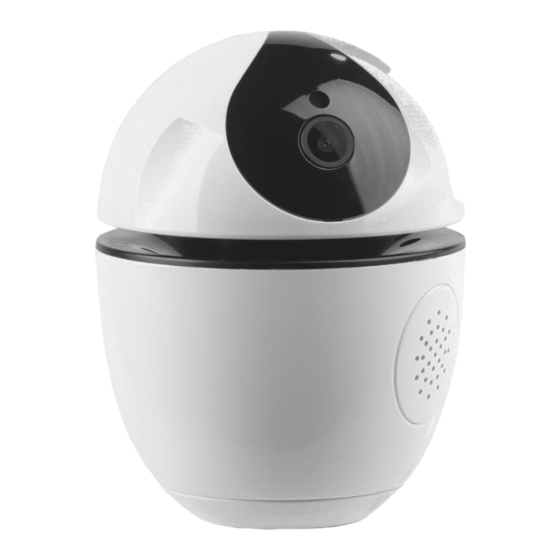

WLAN-IP-Überwachungskamera IPC-650.track
mit Objekt-Tracking & App, Full HD, 340° schwenkbar
Produktdetails
4
3
2
1
1. Akku-Fach
2. Lautsprecher
3. Kamera-Linse
4. IR-LED
5. Lautsprecher
6. Gewinde-Buchse
Inbetriebnahme
Speicherkarte einsetzen
HINWEIS:
Setzen Sie die Speicherkarte nur in ausgeschaltetem
Geräte-Zustand ein, sonst droht Datenverlust.
Schieben Sie eine microSD-Karte (bis 128 GB in FAT32
formatiert) mit der abgerundeten Ecke voraus in den microSD-
Kartenschacht Ihrer Kamera. Die goldenen Kontaktpunkte
zeigen dabei nach oben. Ein leichter Federwiderstand muss
überwunden werden, damit die Speicherkarte einrastet.
Akkus einsetzen
Öffnen Sie das Akku-Fach und setzen Sie die mitgelieferten
Akkus ein. Achten Sie dabei auf die richtige Polarität. Schließen
Sie das Akku-Fach dann wieder.
Montage
Beachten Sie bei der Wahl eines geeigneten Montageortes bitte
folgende Punkte:

Es sollte genug Platz für die Anschluss-Stecker vorhanden

sein.


Eine geeignete Steckdose sollte sich in erreichbarer Nähe
des Micro-USB-Kabels befinden
1. Nehmen Sie die Halterung als Schablone und zeichnen Sie
zwei Bohrlöcher an.
Schnellstartanleitung – Seite 1
5
11 2. Bohren Sie an den markierten Stellen Löcher. Setzen Sie
7
8 10
6
9
3. Schrauben Sie die Halterung an.
7. Reset-Taste
8. Micro-USB-Buchse 4. Drehen Sie Ihre Kamera auf das Gewinde der Halterung.
9. RJ-45-Buchse
10. microSD-Kartenschacht
11. QR-Code Verbinden Sie das Micro-USB-Ladekabel mit Ihrer Kamera und
dem USB-Netzteil. Verbinden Sie das USB-Netzteil mit einer
geeigneten Steckdose. Ihre Kamera schaltet sich ein. Der
Kamerakopf justiert sich, dann erklingt eine Signalmelodie. Ihre
Kamera ist einsatzbereit.
Suchen Sie im Google Play Store (Android) oder im
App-Store (iOS) nach der kostenlosen App iEagleCam.
Installieren Sie diese auf Ihrem Mobilgerät.
1. Verbinden Sie Ihr Mobilgerät mit dem WLAN-Netzwerk, in
2. Öffnen Sie die App iEagleCam.
3. Tippen Sie unten auf Gerät hinzufügen. Gestatten Sie
4. Scannen Sie mit der Kamera des Mobilgeräts den QR-Code,
5. Geben Sie im zweiten Feld den gewünschten Kameranamen
6. Geben Sie im dritten Feld das Kamera-Passwort ein
7. Tippen Sie unten rechts auf Erledigt / Speichern.
8. Tippen Sie auf die Ihrer Kamera entsprechende Abbildung
ACHTUNG!
Achten Sie darauf, dass an der gewählten
Bohrstelle keine Leitungen oder Rohre verlaufen.
Dies kann zu Verletzungen oder
Umgebungsschäden führen!
dann Dübel in die Löcher ein.
HINWEIS:
Passendes Montagematerial erhalten Sie im
Baumarkt.
Stromversorgung anschließen
App installieren
Kamera mit App verbinden
das Sie Ihre Kamera einbinden möchten.
HINWEIS:
Verbinden Sie sich mit einem 2,4-GHz-Netzwerk.
5-GHz-Netzwerke werden nicht unterstützt.
gegebenenfalls den Zugriff auf die Kamera des Mobilgeräts.
der sich auf Ihrer Kamera befindet. Der QR-Code muss sich
innerhalb des abgebildeten Fensters befinden.
ein.
(Standard: admin).
(G7). Sie gelangen zu den WLAN-Einstellungen.
© REV2 – 12.04.2018 – BS//MF
NX-4418-675
