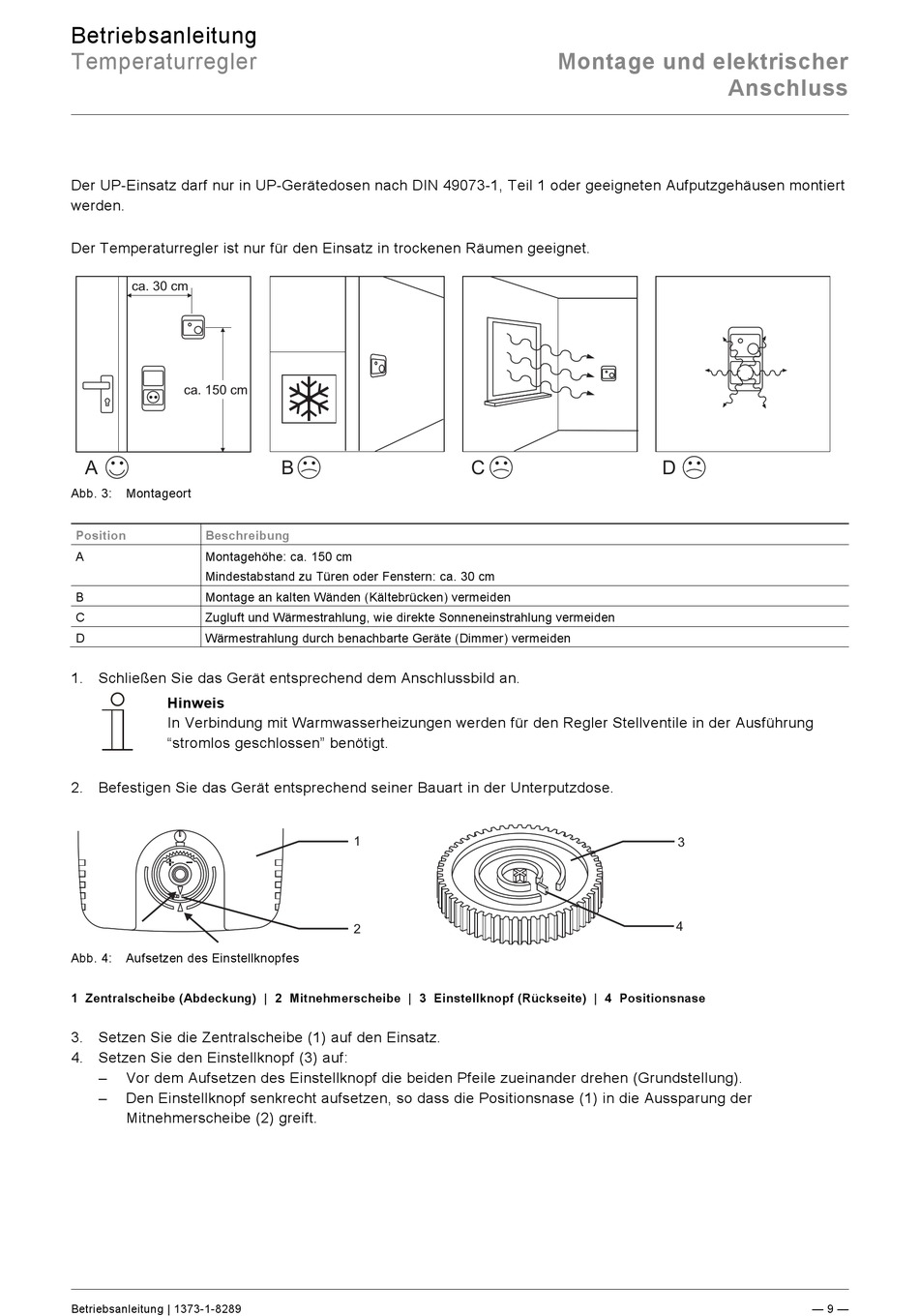

Betriebsanleitung
Temperaturregler
Pos: 34 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/alle Geräte/Montage - UP-Dosen - DIN 49073-1 oder geeignetes Aufputzgehaeuse - Ohne Docvariable @ 25\mod_1340354979636_1.docx @ 219889 @ @ 1
Der UP-Einsatz darf nur in UP-Gerätedosen nach DIN 49073-1, Teil 1 oder geeigneten Aufputzgehäusen montiert
werden.
Pos: 35 /#Neustruktur#/Online-Dokumentation (+KNX)/Montage/Temperaturregler/Montage 1094....1097 @ 26\mod_1342768559622_1.docx @ 224431 @ @ 1
Der Temperaturregler ist nur für den Einsatz in trockenen Räumen geeignet.
ca. 30 cm
ca. 150 cm
A
Abb. 3: Montageort
Position Beschreibung
A Montagehöhe: ca. 150 cm
Mindestabstand zu Türen oder Fenstern: ca. 30 cm
B Montage an kalten Wänden (Kältebrücken) vermeiden
C Zugluft und Wärmestrahlung, wie direkte Sonneneinstrahlung vermeiden
D Wärmestrahlung durch benachbarte Geräte (Dimmer) vermeiden
1. Schließen Sie das Gerät entsprechend dem Anschlussbild an.
Hinweis
In Verbindung mit Warmwasserheizungen werden für den Regler Stellventile in der Ausführung
"stromlos geschlossen" benötigt.
2. Befestigen Sie das Gerät entsprechend seiner Bauart in der Unterputzdose.
Abb. 4: Aufsetzen des Einstellknopfes
1 Zentralscheibe (Abdeckung) | 2 Mitnehmerscheibe | 3 Einstellknopf (Rückseite) | 4 Positionsnase
3. Setzen Sie die Zentralscheibe (1) auf den Einsatz.
4. Setzen Sie den Einstellknopf (3) auf:
– Vor dem Aufsetzen des Einstellknopf die beiden Pfeile zueinander drehen (Grundstellung).
– Den Einstellknopf senkrecht aufsetzen, so dass die Positionsnase (1) in die Aussparung der
Mitnehmerscheibe (2) greift.
Pos: 36 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
Betriebsanleitung | 1373-1-8289
B
1
2
Montage und elektrischer
C
Anschluss
D
3
4
