Betriebsanleitung
Temperaturregler
Pos: 14 /#Neustruktur#/Online-Dokumentation (+KNX)/Überschriften (--> Für alle Dokumente <--)/1. Ebene/A - F/Bedienung @ 11\mod_1279185541649_1.docx @ 83042 @ 1 @ 1
4

Bedienung

Pos: 15 /#Neustruktur#/Online-Dokumentation (+KNX)/Bedienung/Temperaturregler/Bedienung Zentralscheibe für 1094....1097 @ 26\mod_1342699745536_1.docx @ 224316 @ @ 1
3 4
2 5
1
6

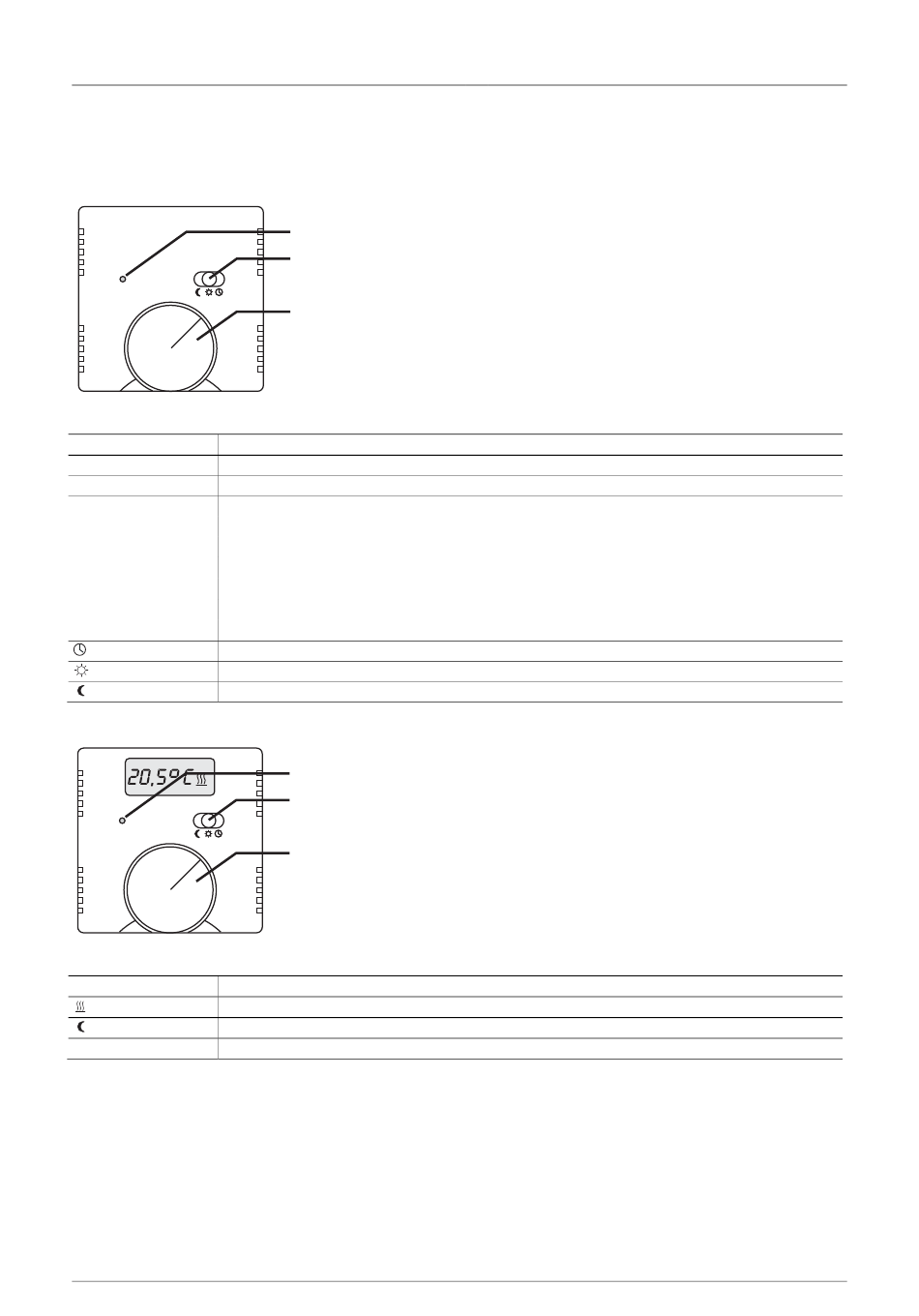

Abb. 1: Abdeckung
Kennzeichen / Symbol Benennung / Funktion
A LED Temperaturabsenkung aktiv
B Schiebeschalter
C Einstellknopf zur Wahl der gewünschten Raumtemperatur
1 = 5 °C
2 = 10 °C
3 = 15 °C
4 = 20 °C
5 = 25 °C
6 = 30 °C
Schalterstellung für externe Temperaturabsenkung
Schalterstellung für gewählte Temperatur
Schalterstellung für dauernde Temperaturabsenkung
3 4
2 5
1
6
Abb. 2: Abdeckung mit Ausschnitt für Temperatur-IST-Wert-Anzeige (nur bei ... UTA)
Symbol im Display Benennung / Funktion
Heizung eingeschaltet
Temperaturabsenkung aktiv
CA Kalibrierung
Pos: 16 /#Neustruktur#/Online-Dokumentation (+KNX)/Steuermodule - Online-Dokumentation (--> Für alle Dokumente <--)/++++++++++++ Seitenumbruch ++++++++++++ @ 9\mod_1268898668093_0.docx @ 52148 @ @ 1
Betriebsanleitung | 1373-1-8289
A
B
C
Die Temperatur kann mit dem Einstellknopf (C) stufenlos eingestellt werden. Der Temperatur-
unterschied zwischen zwei Ziffern beträgt ca. 5 °C. Temperatureinstellung und –werte, siehe
nebenstehend.
A
B
C
Bedienung
— 4 —
