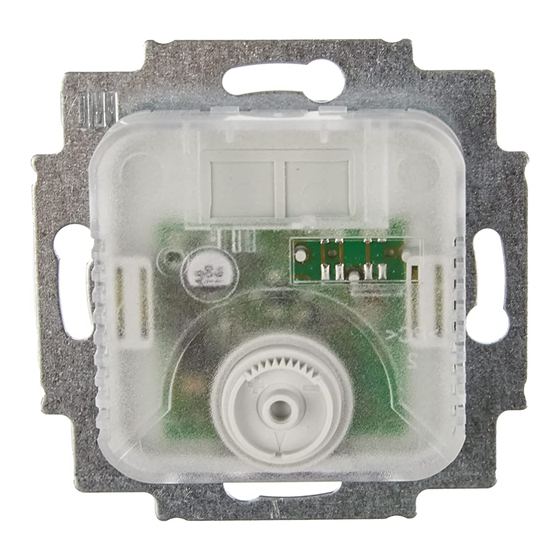

Busch-Jaeger 1094 U Produkthandbuch
Elektronischer raumtemperaturregler-einsatz
Vorschau ausblenden
Andere Handbücher für 1094 U:
- Betriebsanleitung (12 Seiten) ,
- Bedienungsanleitung (2 Seiten) ,
- Betriebsanleitung (12 Seiten)
Verwandte Anleitungen für Busch-Jaeger 1094 U
Inhaltszusammenfassung für Busch-Jaeger 1094 U

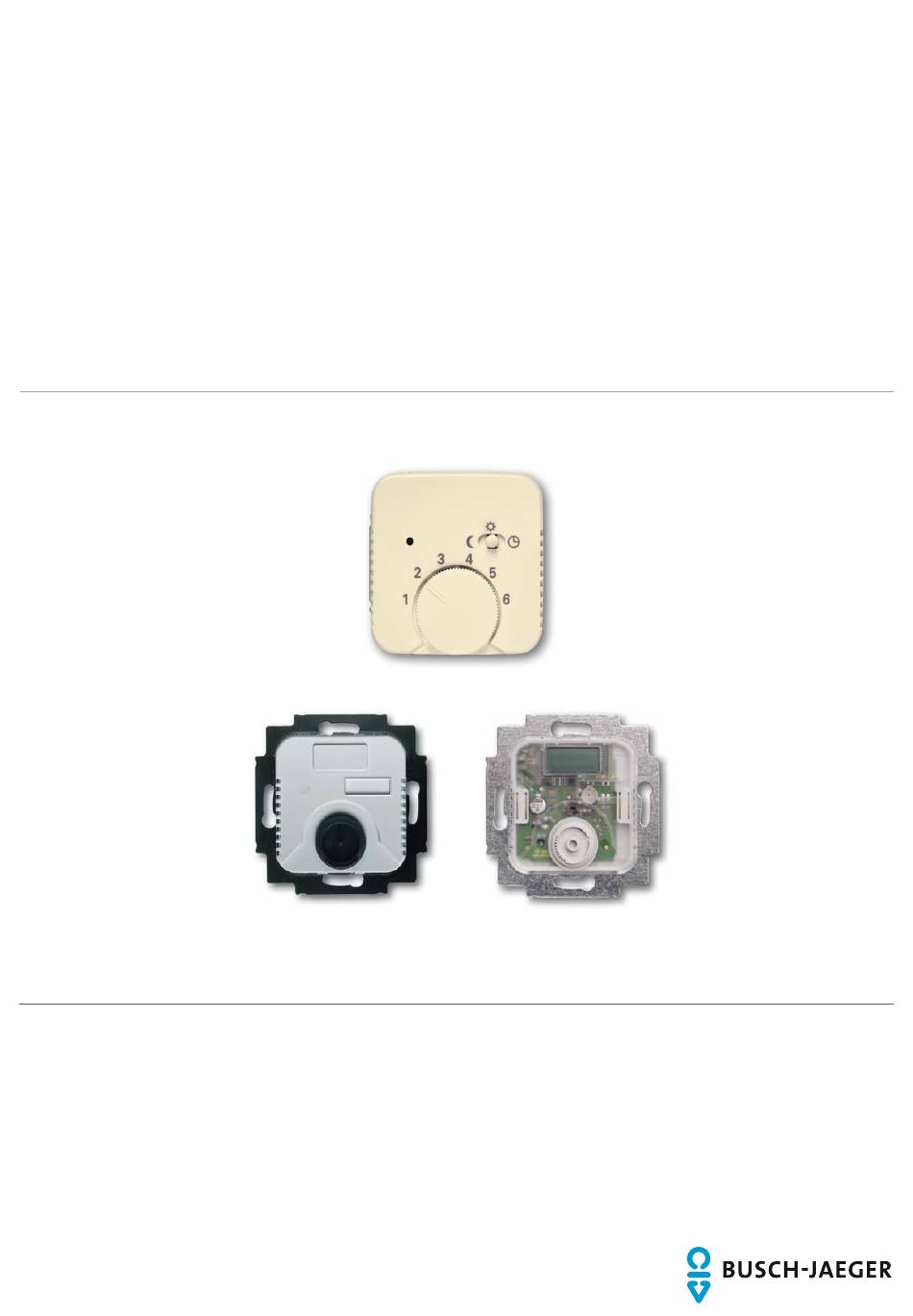

- Seite 1 2CKA001373B8289 │ 05.07.2018 Produkthandbuch Elektronischer Raumtemperaturregler-Einsatz 1094 – 1097 U 1094 – 1097 UTA 1095 UF...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ............................. 3 Sicherheit................................4 Verwendete Hinweise und Symbole ....................4 Bestimmungsgemäßer Gebrauch ......................5 Bestimmungswidriger Gebrauch ......................5 Zielgruppe / Qualifikation des Personals ..................... 6 2.4.1 Bedienung ............................6 2.4.2 Installation, Inbetriebnahme und Wartung ..................6 Sicherheitshinweise ..........................7 Hinweise zum Umweltschutz.......................... -
Seite 3: Hinweise Zur Anleitung
Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: www.BUSCH-JAEGER.de... -
Seite 4: Sicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:... -
Seite 5: Bestimmungsgemäßer Gebrauch
Jede Verwendung, die nicht in Kapitel 2.2 „Bestimmungsgemäßer Gebrauch“ auf Seite 5 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber. -
Seite 6: Zielgruppe / Qualifikation Des Personals
Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Geräts ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen. -
Seite 7: Sicherheitshinweise
Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. ■... -
Seite 8: Hinweise Zum Umweltschutz
Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet. -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion Funktionen Der Temperaturregler dient zur Regelung der Temperatur in geschlossenen Räumen. Funktions- und Ausstattungsmerkmale Artikel-Nr. Merkmale / Funktion ■ Öffnet, wenn die eingestellte Temperatur erreicht ist. ■ Mit separatem Anschluss für zeitgesteuerte Nachtabsenkung (4 K). 1094... -
Seite 10: Kombinationsmöglichkeiten
Aufbau und Funktion Kombinationsmöglichkeiten 1094 U 1094 UTA 1097 U 1097 UTA 1794-... 1794-... 1095 U / 1095 UF 1095 UTA 1096 U 1096 UTA 1795-... 1795-... │10 Produkthandbuch 2CKA001373B8289... -
Seite 11: Technische Daten
Technische Daten Technische Daten Nennspannung 1094... 230 V AC ±10 %, 50 / 60 Hz 1095... 1097... 1096... 24 V AC ±10 %, 50 Hz Schaltleistung 1094... 10 (A) A, 230 V AC 1095 U 1095 UTA 1096... 16 (2) A, 230 V AC 1096... -
Seite 12: Anschluss, Einbau / Montage
Anschluss, Einbau / Montage Anschluss, Einbau / Montage Gefahr – Elektrische Spannung ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung. – Kleinspannungs- und 100 … 240 V-Leitungen dürfen nicht gemeinsam in einer UP-Dose verlegt werden! Anforderungen an den Installateur Gefahr –... -
Seite 13: Montage / Demontage
Anschluss, Einbau / Montage Montage / Demontage Gefahr – Elektrische Spannung ! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. – Arbeiten am 100 … 240 V-Netz dürfen nur durch Elektrofachpersonal ausgeführt werden. – Vor Montage und Demontage Netzspannung freischalten. Achtung ! –... - Seite 14 Anschluss, Einbau / Montage Führen Sie für die Montage die folgenden Schritte durch: 1. Schließen Sie das Gerät entsprechend dem Anschlussbild (Seite 15) an. 2. Befestigen Sie das Gerät entsprechend seiner Bauart in der Unterputzdose. 3. Setzen Sie die Zentralscheibe [1] auf den Einsatz.
-
Seite 15: Elektrischer Anschluss
Anschluss, Einbau / Montage Elektrischer Anschluss 230 V 230 V 230 V 24 V 1094... 1095 UF 1097... 1096 1095... Abb. 3: Anschlussbilder Symbol Belegung Anschlüsse 24 V AC Anschlüsse 24 V AC Eingang zur Aktivierung der Temperaturabsenkung (siehe Nachtabsenkung) Ausgang zur Ansteuerung der Heizlast Ausgang zur Ansteuerung der Kühllast Die Sensorleitung muss in einem Installationsschutzrohr verlegt werden... -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Kalibrierung der Temperatur IST-Wert-Anzeige (nur gültig für UTA-Geräte) Zur korrekten Steuerung von Lasten größer 2 A muss zur Kalibrierung der Anzeige die Heizung angeschlossen sein. Nach dem Anschluss wird die Heizung automatisch für ca. 20 Minuten eingeschaltet. Im Display erscheint in dieser Zeit das Symbol CA. Danach stellt sich das Display innerhalb einiger Minuten auf die Raumtemperatur ein. -
Seite 17: Bedienung
Bedienung Bedienung Abb. 5: Abdeckung 1795-... Kennzeichen / Symbol Benennung / Funktion LED Temperaturabsenkung ist aktiv Schiebeschalter Schalterstellung für dauernde Temperaturabsenkung Schalterstellung für gewählte Temperatur Schalterstellung für externe Temperaturabsenkung Einstellknopf zur Wahl der gewünschten Raumtemperatur = 5° C = 10° C Die Temperatur kann mit dem Einstellknopf [3] stufenlos eingestellt = 15°... - Seite 18 Bedienung Abb. 6: Abdeckung mit Ausschnitt 1795 TA-... Kennzeichen / Symbol Benennung / Funktion Symbol im Display Heizung eingeschaltet Temperaturabsenkung aktiv Kalibrierung │18 Produkthandbuch 2CKA001373B8289...
-
Seite 19: Wartung
Wartung Wartung Reinigung Achtung ! – Geräteschaden ! ■ Durch Aufsprühen von Reinigungsmitteln können diese durch Spalten in das Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. ■ Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche des Geräts beschädigt wird. -
Seite 20: Index
Index Index Anforderungen an den Installateur ........12 Kombinationsmöglichkeiten ........... 10 Anschluss, Einbau / Montage..........12 Aufbau und Funktion ............... 9 Ausstattungsmerkmale ............9 Montage.................. 13 Bedienung ................6, 17 Qualifikation des Personals ............. 6 Bestimmungsgemäßer Gebrauch ........... 5 Bestimmungswidriger Gebrauch ..........5 Reinigung ................ - Seite 21 Dokument und den darin Fax: +49 2351 956-1700 enthaltenen Themen und Abbildungen vor. Vervielfältigung, Bekanntgabe an Dritte oder Verwendung des Inhaltes, auch auszugsweise, ist ohne vorherige schriftliche Zustimmung durch ABB verboten. © Copyright 2018 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
