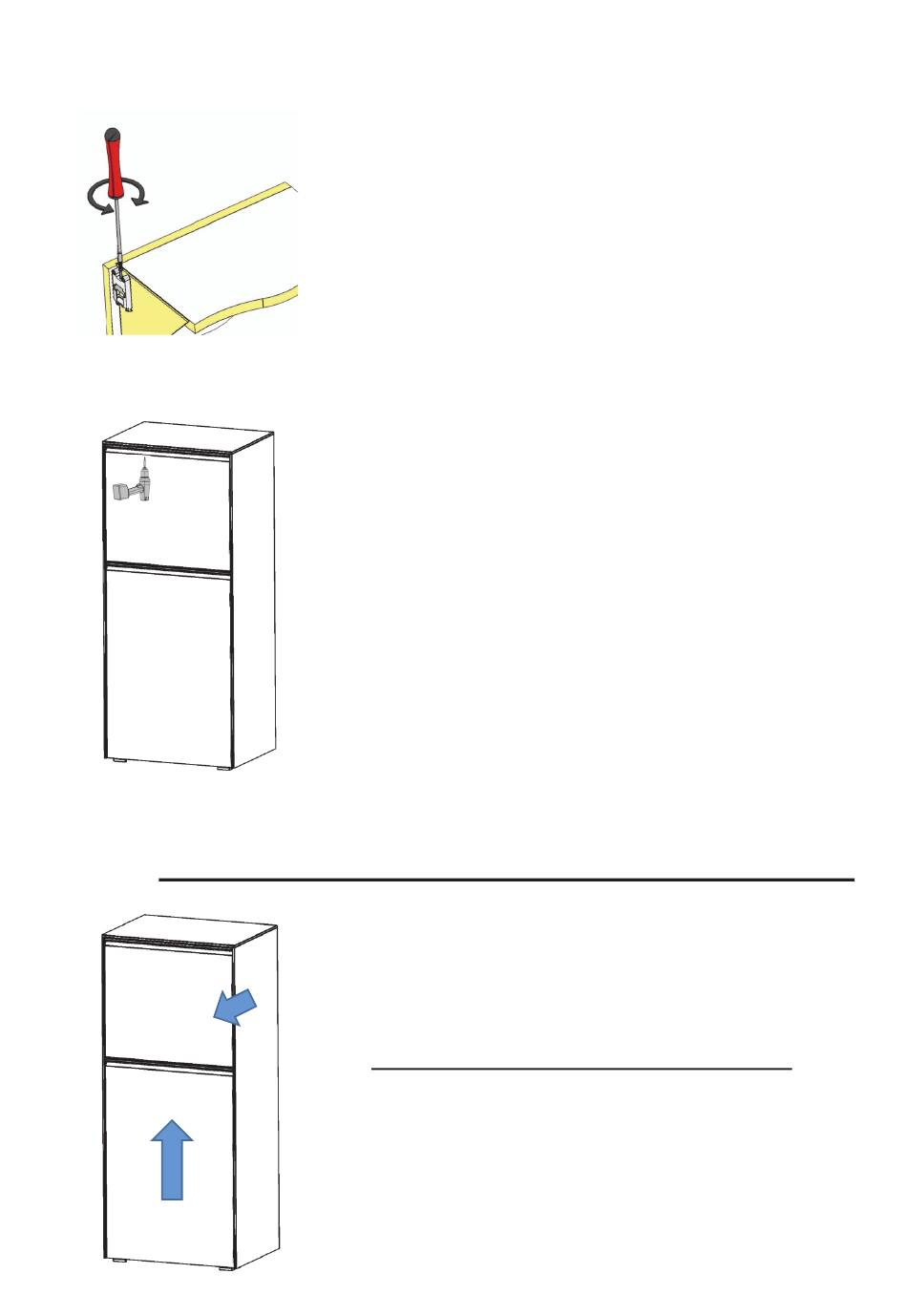

Sicherungsschraube eindrehen (bis unterhalb Zwischenboden)
(Abb. K).
Kippsicherung
überprüfen.
(Schrankelement
muss
fest
an
Zimmerwand stehen.)
Abb. K
Erst jetzt die Abdeckplatte auflegen und von innen vorsichtig mit
Spaxschrauben (4,0x23mm) verschrauben. Achten Sie unbedingt
darauf, die Schrauben nicht zu tief einzudrehen, da diese ansonsten
die sichtbare Oberfläche des 1,1cm dicken Abdeckbodens sofort
beschädigen würden!
Anschließend Kunststoffkappen aufdrücken. (Abb. L).
Abb. L
DEMONTAGE VON KIPPGESICHERTEN KORPEN
Korpus-Verbindungsschrauben untereinander herausdrehen.
Die Schrauben des Abdeckbodens entfernen und Abdeckboden
herunter nehmen.
Schrankelement anheben und nach vorne aushängen (Abb. M).
Für eine erneute Montage müssen die Beschläge zurückgesetzt
werden. Dazu die Stellschrauben wieder hochdrehen und Aufhänge-
Mechanismus wieder händisch nach oben schieben.
(siehe Abb. K)
Abb. M
Dokumenten-Nr.: 5726
Seite 4 von 4
Stand: Juni 2017
