Die Montage der Möbel darf nur von Fachpersonal ausgeführt werden. Vor fehlerhafter Montage ist zu warnen.
Um die Standfestigkeit der Einzelkorpen zu gewährleisten, sind diese mit der Zimmerwand zu verbinden. Vor
der Montage ist die Beschaffenheit der Wand zu prüfen. Die beiliegenden Montageschrauben und Dübel sind
für den Einsatz in Vollziegel, Kalksandstein, Beton und Klinkersteinen vorgesehen.
Sollte die Wandbeschaffenheit nicht den aufgeführten Merkmalen entsprechen, sind für den Anwendungsfall
spezielle Befestigungsmaterialien im Fachhandel zu beziehen und einzusetzen.
Dokumenten-Nr.: 5726

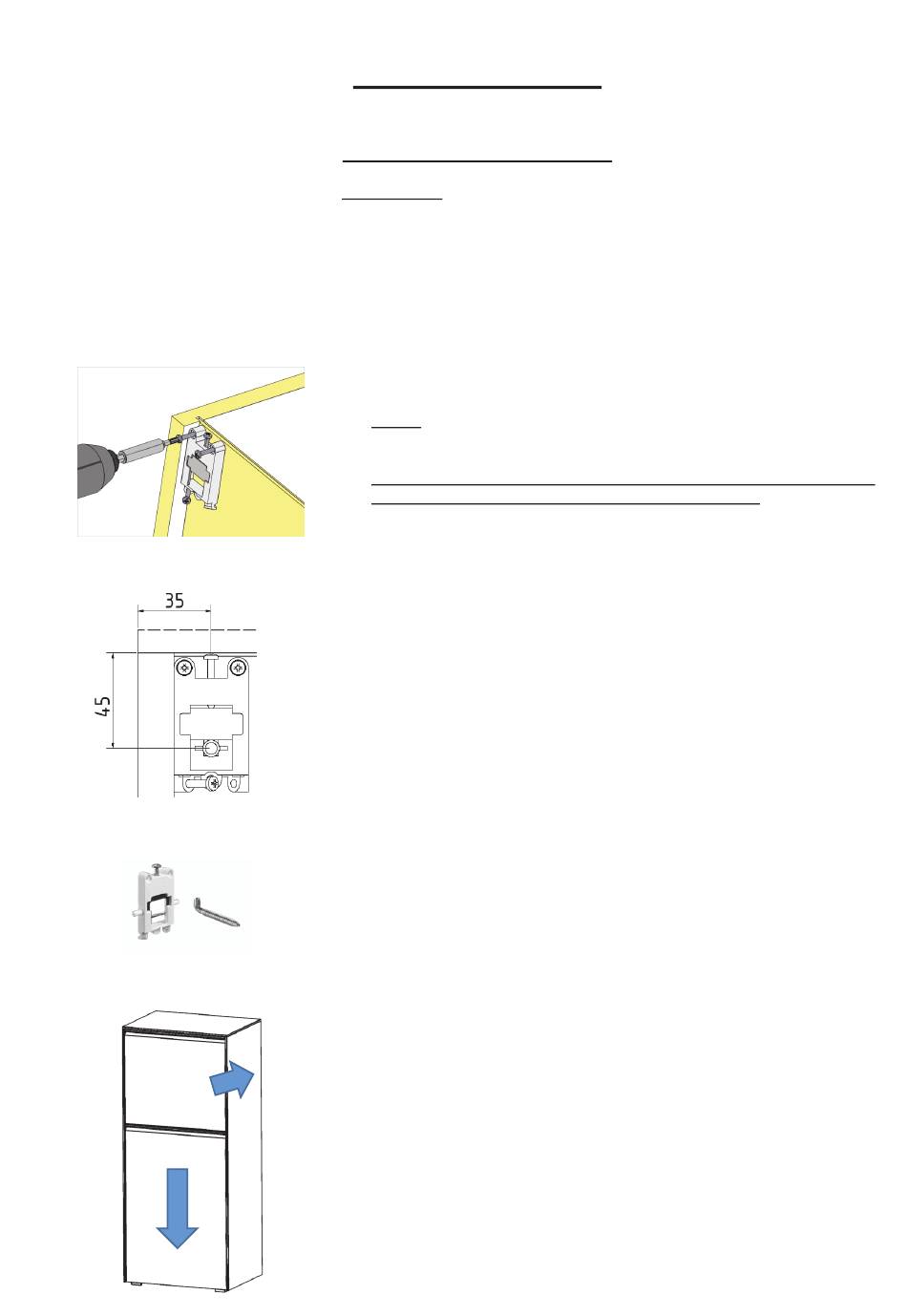

KIPPSICHERUNG
Montage von hohen Einzelkorpen:
Beschlag auf Rückseite Korpus schrauben (2 x Pan-Head-Schraube
4x20mm in den Zwischenboden, 1 x Pan-Head-Schraube 4x20mm
schräg in die Korpusseite) (Abb. H).
Je Schrankreihe müssen jeweils die äußeren Korpen mit mindestens
einem Beschlag gegen Umstürzen gesichert werden.
Abb. H
Maße (Abb. I) und Anordnung der Kommissionszeichnung
entnehmen, auf die Zimmerwand übertragen und Bohrungen für
Spreitzdübel bohren.
(Höhen-Maßangaben Abb. I ohne aufgelegte Abdeckplatte)
Abb. I
Schraubhaken in Wanddübel eindrehen (Abb. J).
Abb. J
Korpus mit montierten Beschlägen in die montierten Schraubhaken
einhängen (Abb. K).
Abb. K
