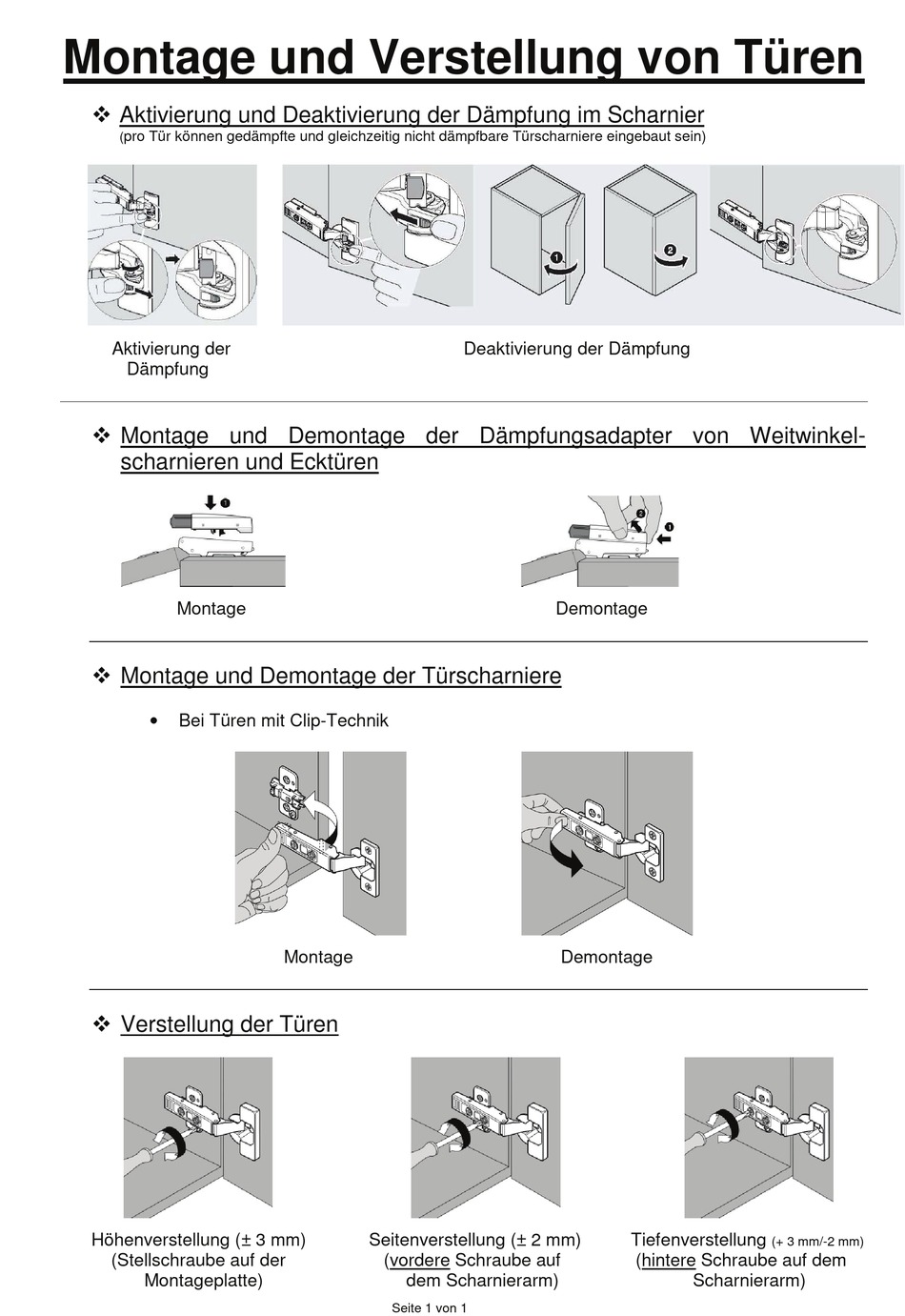

Montage und Verstellung von Türen
Aktivierung und Deaktivierung der Dämpfung im Scharnier
pro Tür können gedämpfte und gleichzeitig nicht dämpfbare Türscharniere eingebaut sein)
(
Aktivierung der
Deaktivierung der Dämpfung
Dämpfung
Montage und Demontage der Dämpfungsadapter von Weitwinkel-
scharnieren und Ecktüren
Montage
Demontage
Montage und Demontage der Türscharniere
Bei Türen mit Clip-Technik
•
Montage
Demontage
Verstellung der Türen
Höhenverstellung (± 3 mm)
Seitenverstellung (± 2 mm)
Tiefenverstellung
(+ 3 mm/-2 mm)
(Stellschraube auf der
(vordere Schraube auf
(hintere Schraube auf dem
Montageplatte)
dem Scharnierarm)
Scharnierarm)
Dokumenten-Nr.: 3890
Seite 1 von 1
Stand: August 2010
