Montageanleitung Hängestollen
Montage ausschließlich durch qualifiziertes Fachpersonal!
Die mitgelieferten Kunststoff-Spreizdübel & Schrauben sind ausschließlich für die Befestigung
in massivem Mauerwerk (Vollziegel, Kalksandstein, Beton, Klinker oder ähnlich) zulässig.
Erfolgt die Montage auf Wänden anderer Beschaffenheit, ist grundsätzlich die Tragfähigkeit der
Wand zu prüfen! Desweiteren sind unbedingt für den Anwendungsfall geeignete Spezialdübel
einzusetzen (nicht im Lieferumfang enthalten, erhältlich im Fachhandel)!

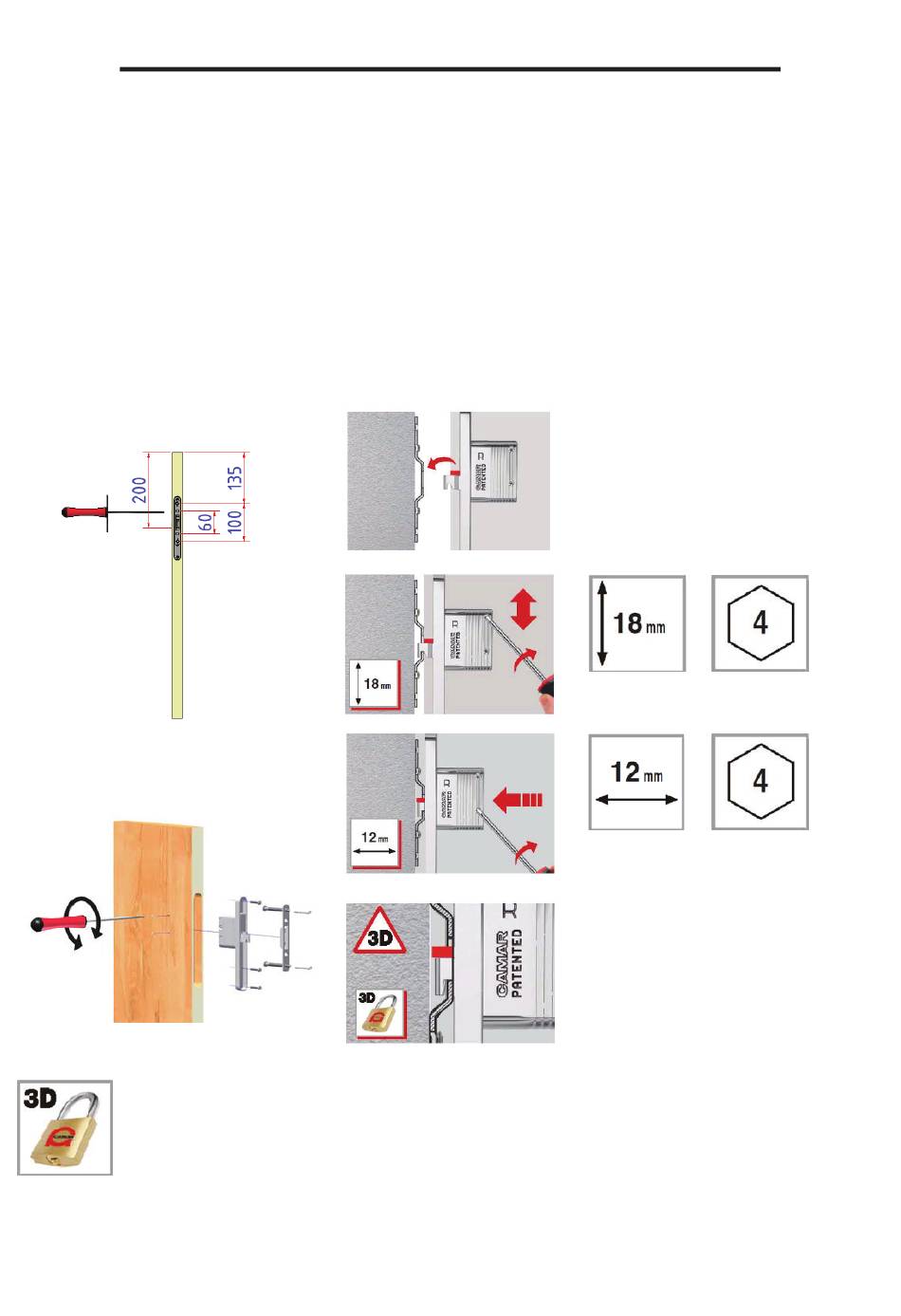

Zunächst die Wandschiene mittels Dübel Ø 8 mm und Schrauben 5 x 50 mm nach den Maßen
in Abbildung 1 auf die Wand montieren. Dann den Stollen in die Schiene einhängen (Abb. 2)
und ausrichten (Abb. 3+4). Zum Ausrichten benötigen die einen Innensechskantschlüssel SW4.
Abb. 1
Bevor Sie die beiden Abdeckkappen eindrücken, kontrollieren Sie nochmals,
ob der Stollen auch an die Wand gedreht wurde. Dadurch wird das "Anti-
Drop-System"
Aushängen gesichert. (Abb. 5)
Dokumenten-Nr.: 5770
Vor fehlerhafter Montage ist unbedingt zu warnen!!!
aktiviert
und
Seite 1 von 1
Abb. 2
Abb. 3
Abb. 4
Abb. 5
der
Stollen
ist
gegen
unbeabsichtigtes
Stand: Juni 2013
