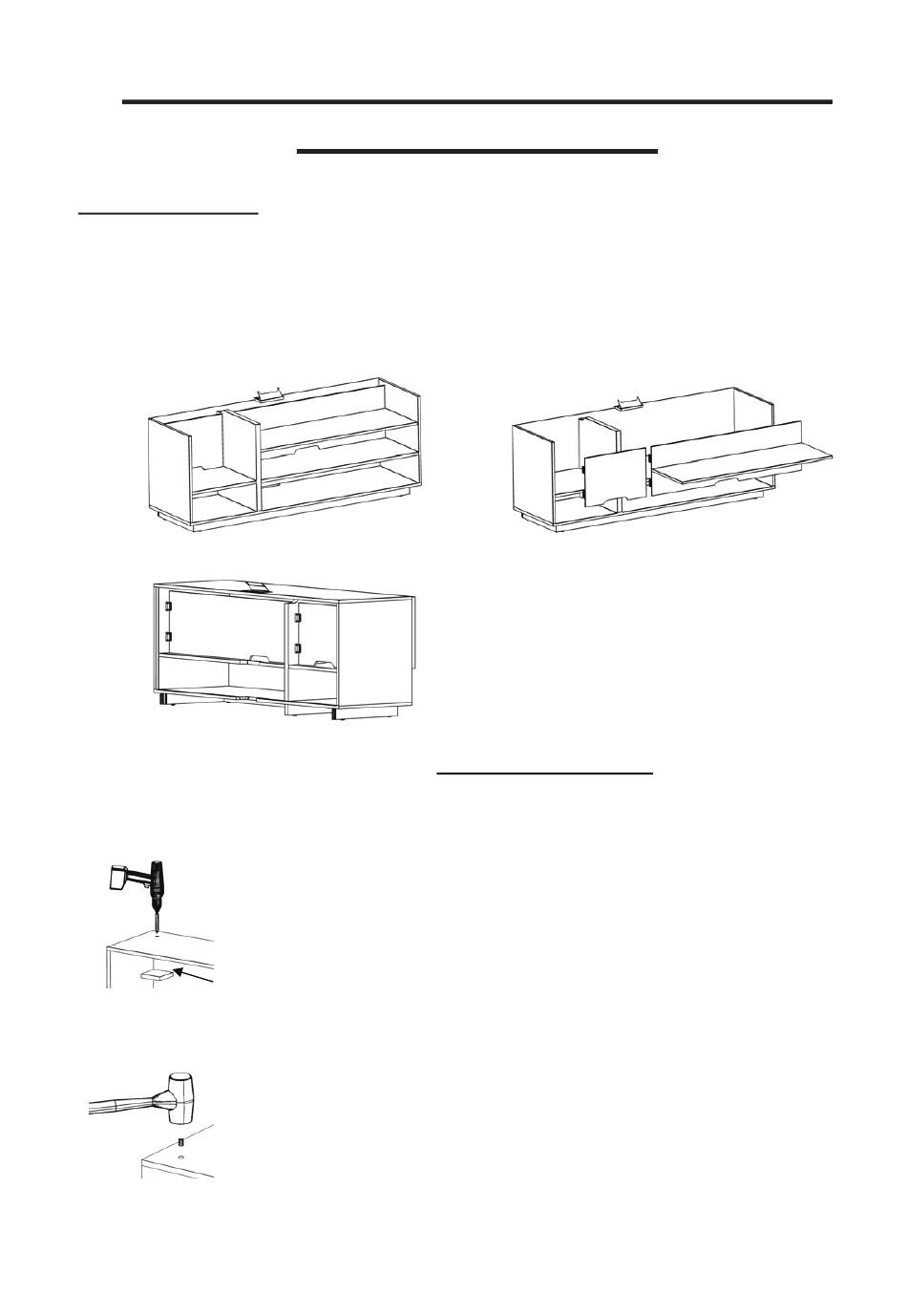

Montageanleitung Kabelführungen
Kabel-Montage TV:
-
Kabel wird von oben nach unten führen
-
Die Korpusdeckel sind hinten ausgefräst, um das Kabel durchführen zu können.
-
Die Regalböden unter dem TV sind ebenfalls ausgefräst.
-
Die 11 mm Rückwände sind 6 cm vorgezogen und werden von Magneten gehalten.
-
Die Seiten sind im oberen Bereich für die Kabelführung ausgefräst.
-
Kabel in die vormontierten Clipse eindrücken.
Ø14
Gegenlager
Abb. 1
Abb. 2
Dokumenten-Nr.: 5776
für TV und Sound
-
Lautsprecherkabel:
-
Falls nicht bereits werksseitig eingebracht, Bohrungen für Hülsen
bohren (Ø14 mm)
-
unbedingt Gegenlage verwenden, um Ausrisse zu vermeiden!
(Abb. 1)
-
Hülse vorsichtig einklopfen, Gummi-Hammer verwenden! (Abb. 2)
Seite 1 von 1
Kabel-Montage Sound:
Stand: Juni 2013
