Musterring MODENA Aufbauanweisung Seite 5

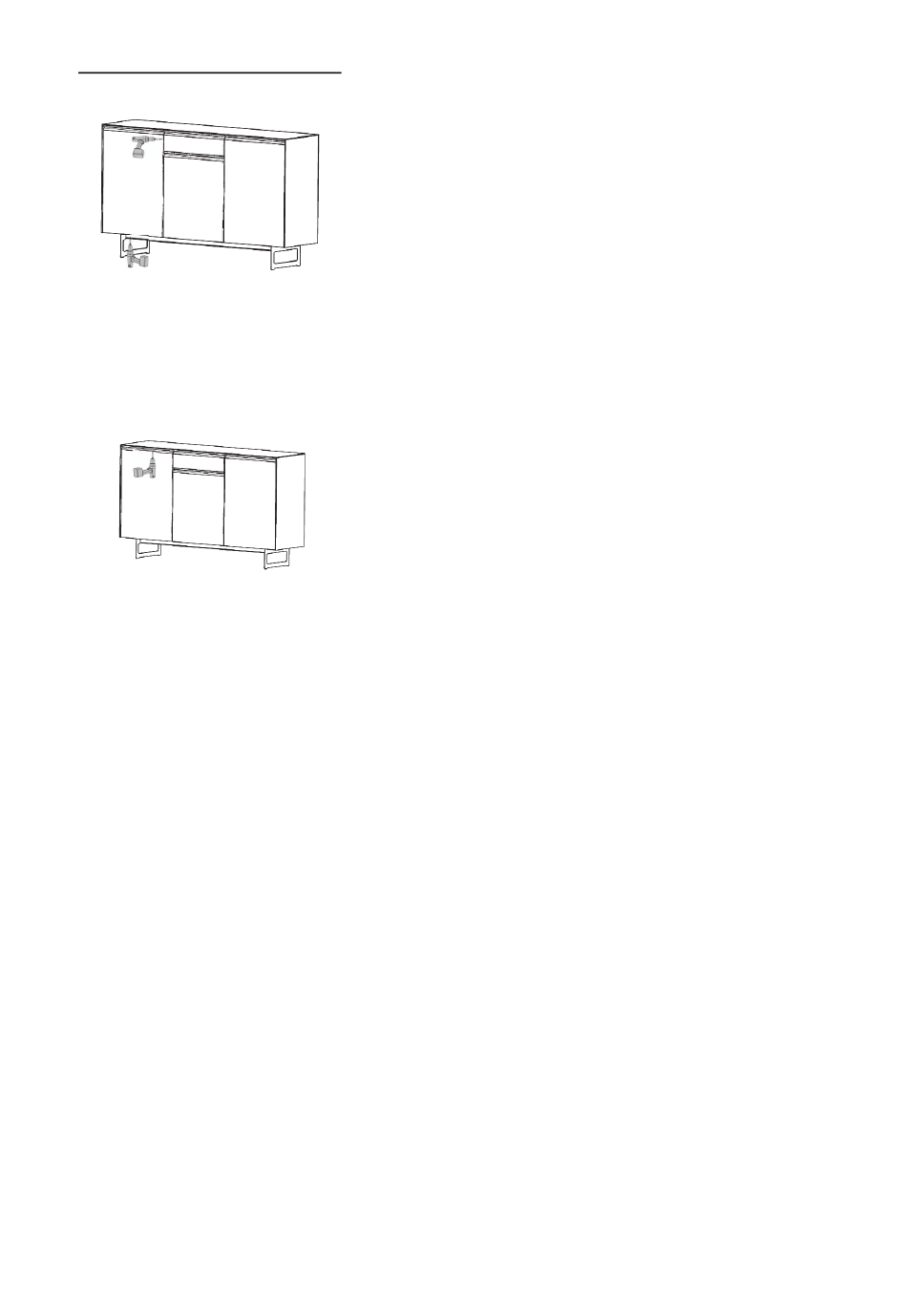

Korpen auf Metall-Kufen (Abb. 2):
Dokumenten-Nr.: 5726
Einzelkorpen auf Kufengestell aufsetzen.
Überstände seitlich vermitteln, von Hinterkante 2,0cm Abstand.
Bei Bedarf ggfls. zwischen Metalltraverse und Korpusseite
Ausrichtmaterial zwischenlegen.
Zunächst Korpen untereinander mit Spaxschrauben (3,5x30mm)
seitlich verschrauben und Kunststoffkappen aufdrücken (Abb. E).
Erst jetzt das Kufengestell mit den äußeren Korpen verschrauben.
Abb. E
- Pan-Head-Schrauben (4,0x20mm)
- ggfs. Kunststoffkappen aufdrücken (Abb. E).
Abdeckplatte auflegen und von innen vorsichtig mit Spaxschrauben
(4,0x23mm) verschrauben. Achten Sie unbedingt darauf, die
Schrauben nicht zu tief einzudrehen, da diese ansonsten die
sichtbare Oberfläche des 1,1cm dicken Abdeckbodens sofort
beschädigen würden!
Anschließend Kunststoffkappen aufdrücken. (Abb. F).
Abb. F
Seite 2 von 4 Stand: Juni 2017
