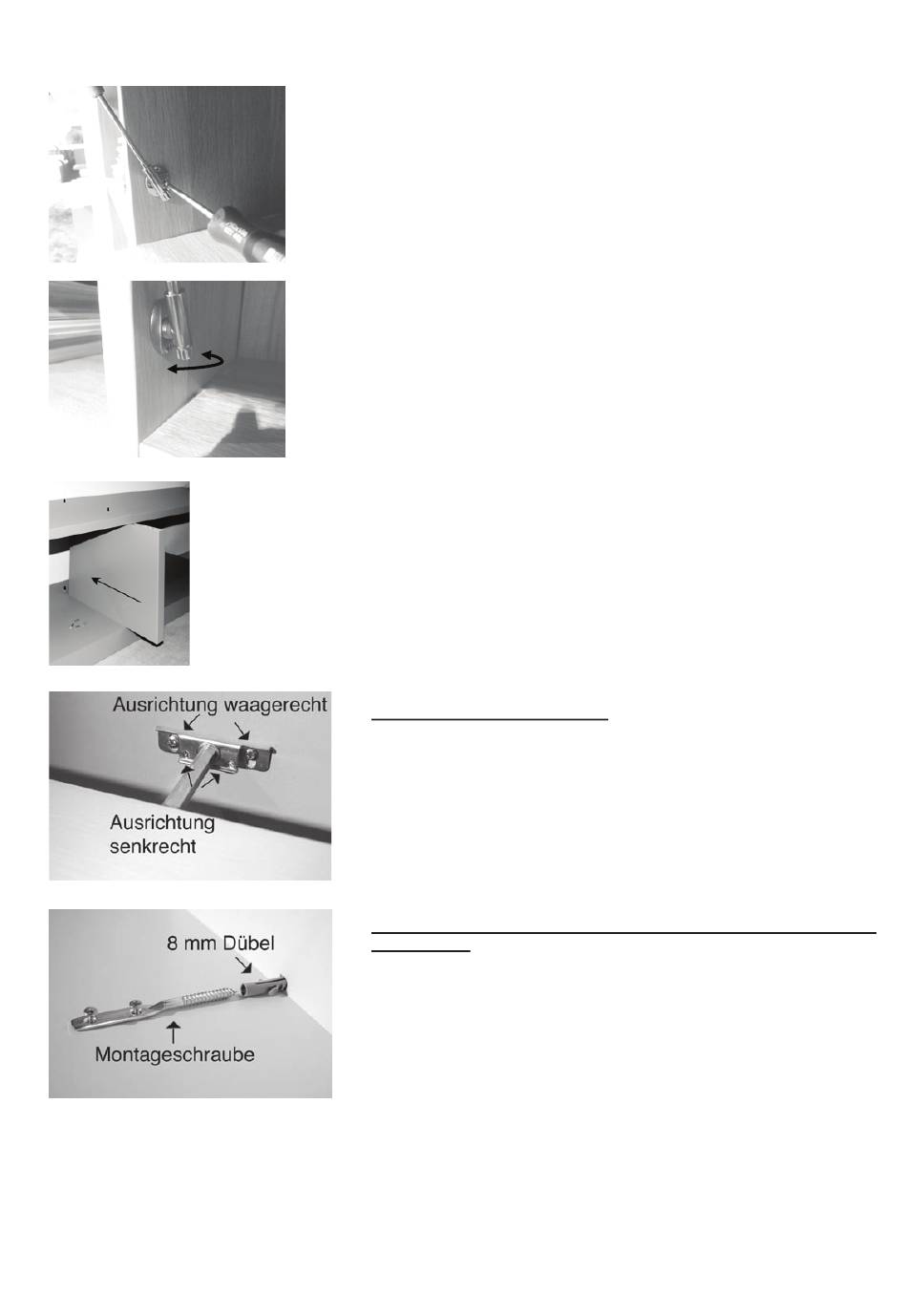

Abb. O
Abb. P
Abb. Q
Dokumenten-Nr.: 5768
mit hinterer Kreuzschlitzschraube festschrauben.
Stellschraube für Neigungswinkel der Klappe.
Um ein Durchbiegen von langen Böden (ab 105 cm Breite) zu
vermeiden, sind Mittelwände zu bestellen und zu montieren.
Die Mittelwände Holz (auch beim Schieberegal), werden in die
Bohrungen der Regalböden Bolzen zur Führung gesteckt.
Die Mittelwände sind von oben und unten genutet und werden zwischen
den Boden geschoben.
Montage der Wandboardböden:
Vor der Montage ist die Beschaffenheit der Wand zu prüfen. Die
beiliegenden Montageschrauben sind für den Einsatz in Vollziegel,
Kalksandstein, Beton und Klinkersteinen vorgesehen. Höhe der Böden
anzeichnen und pro Befestigung 2 St. 8-mm-Dübellöcher bohren. Dübel
einschlagen und Beschlag mit Aufnahmedorn anschrauben. Der Boden
kann senkrecht, waagerecht und in der Neigung ausgerichtet werden.
(Abb. R)
Abb. R
Montage von hohen Einzelkorpussen und Stollenwände (ohne
Verstellholz):
Um die Standfestigkeit der Einzelkorpusse und Stollenwände zu
sichern, sind diese mit der Zimmerwand zu verbinden.
Vor der Montage ist die Beschaffenheit der Wand zu prüfen. Die
beiliegenden Montageschrauben sind für den Einsatz in Vollziegel,
Kalksandstein, Beton und Klinkersteinen vorgesehen. Korpus vor die
Wand stellen und Höhe anzeichnen. Dann ein 8-mm-Dübelloch in die
Abb. S
Wand bohren und Dübel bündig einschlagen. Die Montageschraube
eindrehen und den Korpus unter die Schraubenlasche schieben,
zwischen Korpus und Wand sollen 5 mm Luft sein. Den Korpus durch 2
Schrauben sichern.
Sollte die Wandbeschaffenheit nicht den aufgeführten Merkmalen
entsprechen, sind die dafür vorgesehenen Spezialbefestigungen
einzusetzen.
Seite 4 von 4
(Abb. Q)
(Abb. S)
(Abb. O)
(Abb. P)
