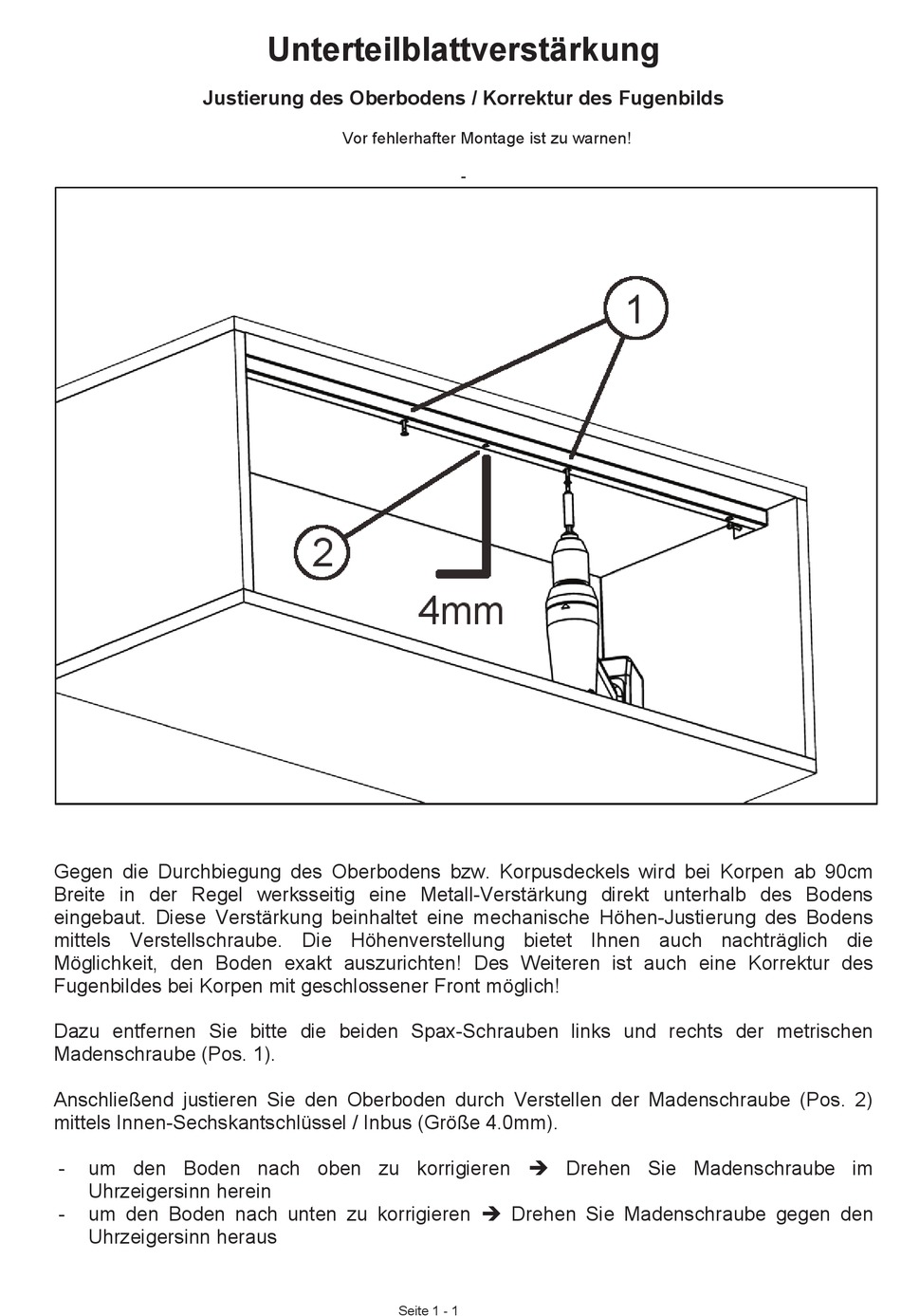

Unterteilblattverstärkung - Musterring Modena Aufbauanweisung

Justierung des Oberbodens / Korrektur des Fugenbilds
Gegen die Durchbiegung des Oberbodens bzw. Korpusdeckels wird bei Korpen ab 90cm
Breite in der Regel werksseitig eine Metall-Verstärkung direkt unterhalb des Bodens
eingebaut. Diese Verstärkung beinhaltet eine mechanische Höhen-Justierung des Bodens
mittels Verstellschraube. Die Höhenverstellung bietet Ihnen auch nachträglich die
Möglichkeit, den Boden exakt auszurichten! Des Weiteren ist auch eine Korrektur des
Fugenbildes bei Korpen mit geschlossener Front möglich!
Dazu entfernen Sie bitte die beiden Spax-Schrauben links und rechts der metrischen
Madenschraube (Pos. 1).
Anschließend justieren Sie den Oberboden durch Verstellen der Madenschraube (Pos. 2)
mittels Innen-Sechskantschlüssel / Inbus (Größe 4.0mm).
- um den Boden nach oben zu korrigieren  Drehen Sie Madenschraube im
Uhrzeigersinn herein
- um den Boden nach unten zu korrigieren  Drehen Sie Madenschraube gegen den
Uhrzeigersinn heraus
Dokumenten-Nr.: 5724
Unterteilblattverstärkung
Vor fehlerhafter Montage ist zu warnen!
Seite 1 - 1
-
Stand: November 2016
