Kabel anschließen und Reflektor ausrichten
Montageanleitung ASP 100 -
A
UFGABE
1.
Halten Sie den Reflektor so vor den Tragarm, dass die beiden
Bohrungen in der Reflektorplatine [2] deckungsgleich mit den
beiden Tragarmbohrungen [1] übereinander liegen (siehe Bild
3, oben).
2.
Verbinden Sie Tragarm und Reflektor nun, indem Sie die im
Lieferumfang enthaltenen Schrauben durch die Bohrungen
stecken und festschrauben. Falls Sie einen Drehmoment-
schlüssel zur Verfügung haben, sollten Sie die Schrauben mit
einem Drehmoment von 5-10 Nm anziehen.
E
:
RGEBNIS
Der Reflektor ist nun montiert und sie können mit dem Ausrichten
der Antenne beginnen.
Kabel anschließen und Reflektor ausrichten
V
ORBEREITUNG

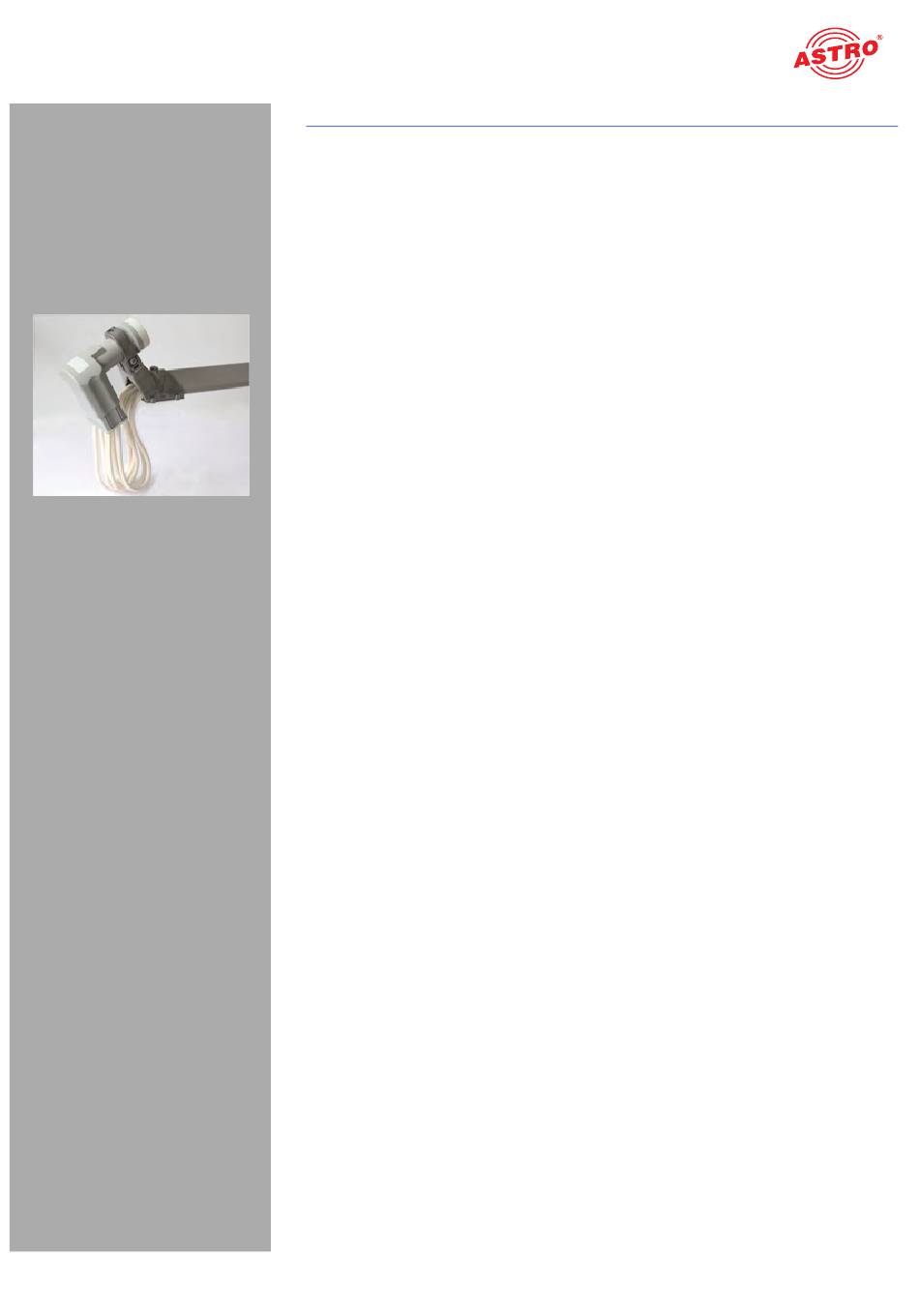

Die erforderlichen Koaxialkabel können Sie durch den Tragarm hin-
durchführen und diese anschließend an das Speisesystem an-
schließen (siehe Bild links). Alternativ können Sie auch die im
Lieferumfang enthaltenen Kabelbinder verwenden, um die Kabel
außen am Tragarm zu befestigen.
Anschließend müssen Sie die Neigung der Parabolantenne (Eleva-
tion) und deren Richtung (Azimut) für den gewünschten Satelliten
einrichten. Der Reflektor ist optimal ausgerichtet, wenn das maxi-
male Verhältnis C/N (carrier to noise) erreicht ist.
Wenn Sie den Reflektor ohne Messgerät einrichten möchten, soll-
ten sie zunächst einen Receiver an die Anlage anschließen und an
diesem einen bekannten Programmplatz einstellen. So können Sie
besser beurteilen, ob Sie die Antenne auch wirklich auf den ge-
wünschten Satelliten ausgerichtet haben. Anschließend benötigen
Sie zur Feineinstellung evtl. einen Helfer, der dann das Ergebnis
der Ausrichtarbeiten am Bildschirm verfolgt.
