Speisesystem montieren
Montageanleitung ASP 100 -
3.
Schieben Sie jeweils die beiden Gewinde der Bügel durch die
Langlöcher [6] (siehe Bild links) einer Mastschelle [3].
4.
Stecken Sie auf jedes Gewinde der beiden Gewindebügel [5]
eine Unterlegscheibe [2] und schrauben Sie die Flügelmuttern
[2] leicht an, bis der Tragarm am Mast hält (siehe Bild 2, oben).
E
:
RGEBNIS
Das Rückteil ist nun am Mast befestigt. Sie können mit der Montage
eines zu der Parabol-Antenne ASP 100 passenden Speisesystems
beginnen.
V
ORBEREITUNG
Um eine Speiseeinheit an der Parabol-Antenne montieren zu kön-
nen, müssen Sie zunächst die Aufnahme für das Speisesystem zu-
sammensetzen.
Gehen Sie beim Zusammensetzen der beiden Aufnahmeteile wie
folgt vor:
A
UFGABE
1.

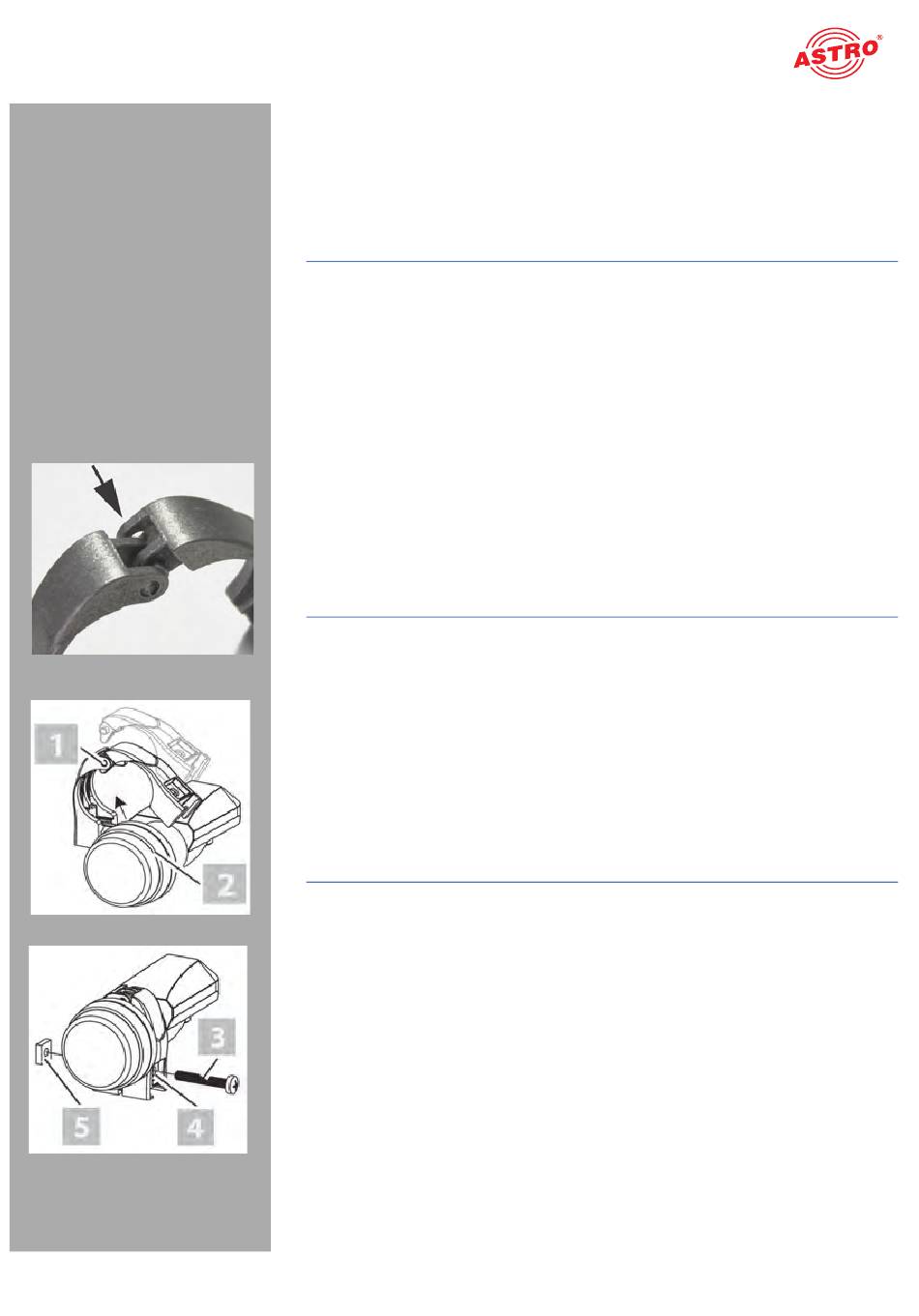

Schieben Sie die beiden Aufnahmeteile so zusammen, wie es
im Bild links zu sehen ist.
2.
Schieben Sie nun die Bolzen der beiden Teile in die
Bohrungen (siehe Pfeilrichtung im Bild links).
E
:
RGEBNIS
Die Aufnahme ist nun montiert und Sie können ein passendes Spei-
sesystem an der Aufnahme befestigen. Gehen Sie dazu wie folgt
vor:
A
UFGABE
1.
Öffnen Sie die Aufnahme, indem Sie die über das Drehgelenk
[1] (siehe Bild links) verbundenen Teile auseinanderdrücken.
2.
Schieben Sie das Speisesystem [2] (siehe Bild links) in die
Aufnahme [1] hinein und schließen Sie die Aufnahme wieder.
3.
Legen Sie die Mutter [5] (siehe Bild links) über das Bohrloch
eines der Aufnahmeteile.
4.
Schieben Sie die Schraube [3] (siehe Bild links) durch die
Bohrlöcher der beiden Aufnahmeteile [4] und verschrauben
Sie diese mit der Mutter [5]. Ziehen Sie die Schraube aber
noch nicht fest!
Version 08-2018A
Speisesystem montieren
:
Seite 13
