[2] Flügelschrauben
[3] Mastschellen
[4] Langlöcher im Tragarm
[5] Gewindebügel
Seite 12
:
HINWEIS
Der Mast soll möglichst senkrecht stehen, um
eine reibungslose Ausrichtung der Antenne zu ermöglichen
Beachten Sie, dass die Montage der Tragarmverschraubung
(Oberkante) mindestens 15 cm unter der Oberkante des
Mastes erfolgen muss!
V
:
ORBEREITUNG
Um die Parabol-Antenne zu installieren, müssen Sie zunächst den
Tragarm am Mast [1] (siehe Bild links) befestigen.
Zum Befestigen des Tragarms gehen Sie wie folgt vor:

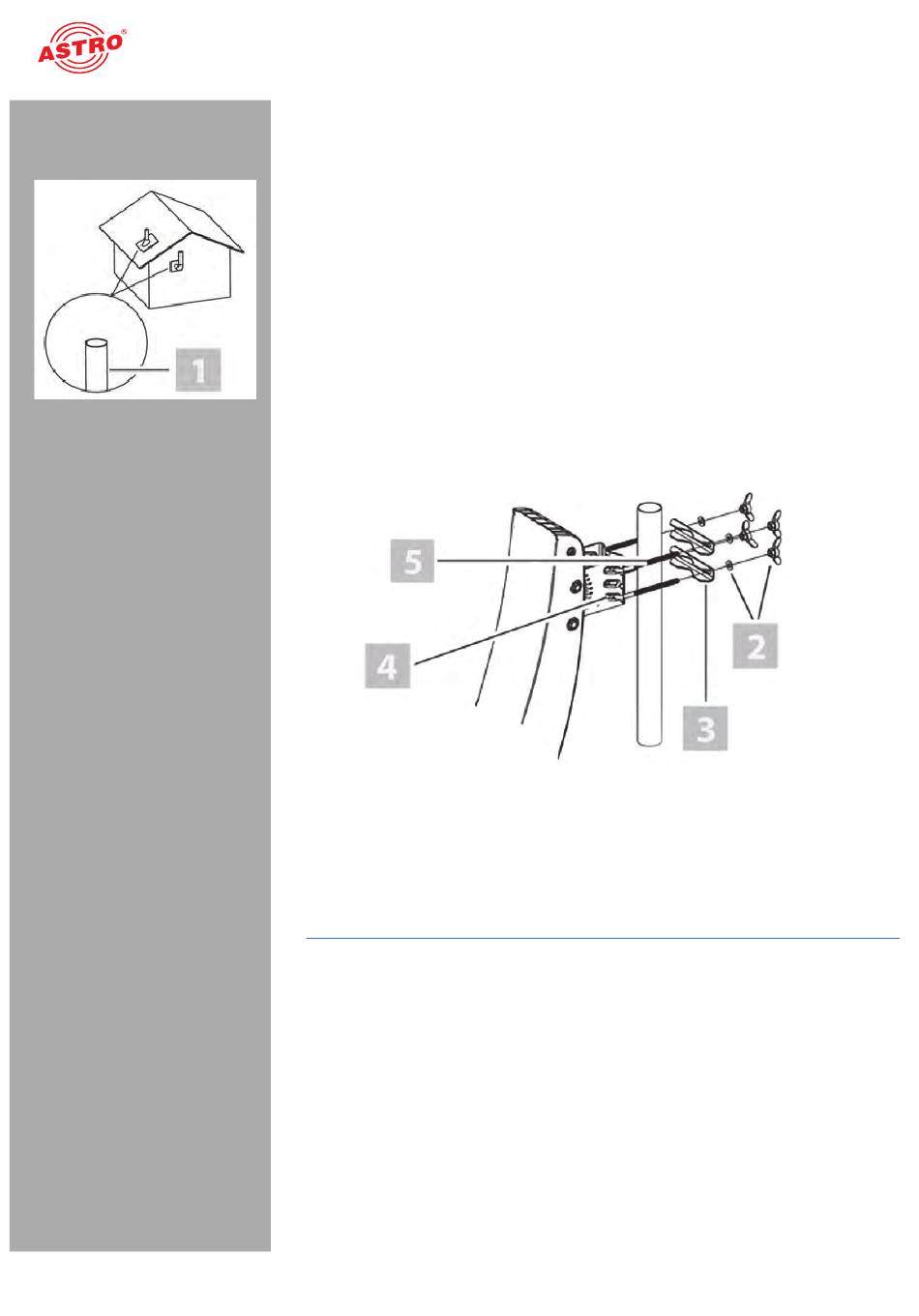

Bild 2: Tragarm am Mast befestigen
A
UFGABE
1.
Schieben Sie die beiden Gewindebügel [5] durch die Lang-
löcher [4] auf der hinteren Seite des Tragarms (siehe Bild 2,
oben).
2.
Führen Sie nun den Tragarm mit den beiden Gewindebügeln
[5] gegen den Mast, so dass dieser von den Gewindebügeln [5]
umschlossen wird (siehe Bild 2, oben).
Rückteil am Mast befestigen
Montageanleitung ASP 100 -
Rückteil am Mast befestigen
Version 06-2018A
