[1] Tragarmbohrungen
[2] Reflektorplatine
Seite 14
E
:
RGEBNIS
Aufnahme und Speisesystem sind nun verbunden und können am
Tragarm befestigt werden. So befestigen Sie die Aufnahme am Tra-
garm:
A
UFGABE
1.

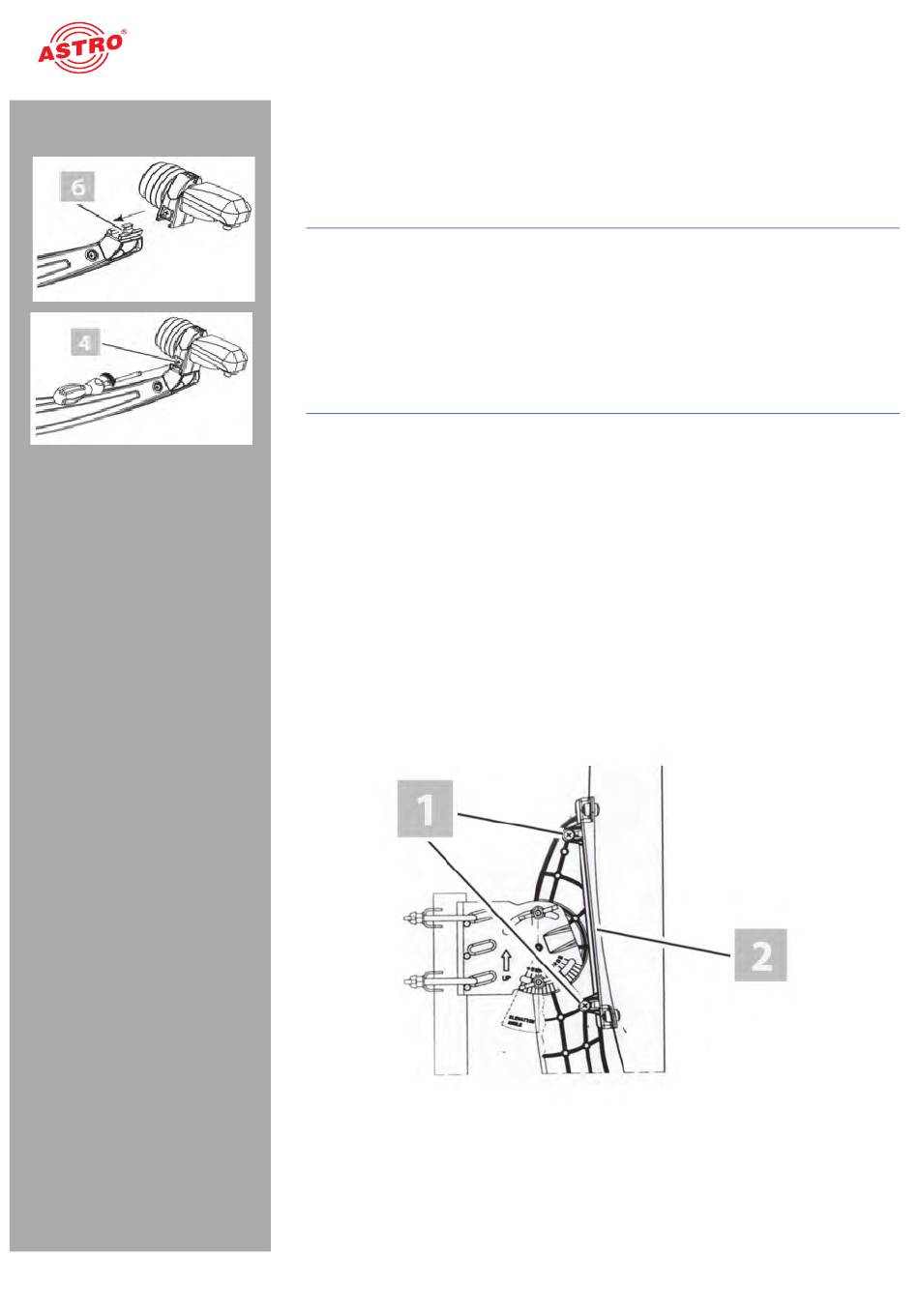

Schieben Sie die Aufnahme auf die Schiene [6] (siehe Bild
links, oben) am vorderen Ende des Tragarms.
2.
Ziehen Sie nun die Schraube [4] (siehe Bild links, unten) an der
Aufnahme fest, bis sich die Aufnahme auf der Schiene nicht
mehr bewegen lässt.
E
:
RGEBNIS
Die Aufnahme des Speisesystems ist nun am Tragarm befestigt.
Zum Einrichten der Antenne können Sie nun den mitgelieferten Ele-
vationsanzeiger als Ausrichtungshilfe benutzen.
Wenn Sie kein Messgerät für die Feineinstellung zur Verfügung ha-
ben könen Sie den Elevationsanzeiger zur Orientierung verwenden.
Als grobe Voreinstellung der Elevation ist für die Satelliten Astra
und Eutelsat ein Winkel von 30° sinnvoll.
Bild 3: Reflektor montieren
Reflektor montieren
Reflektor montieren
Montageanleitung ASP 100 -
Version 06-2018A
